Miksi Flex-Fatigue Life on kriittisin suorituskyvyn mittari liikkuville kaapeleille

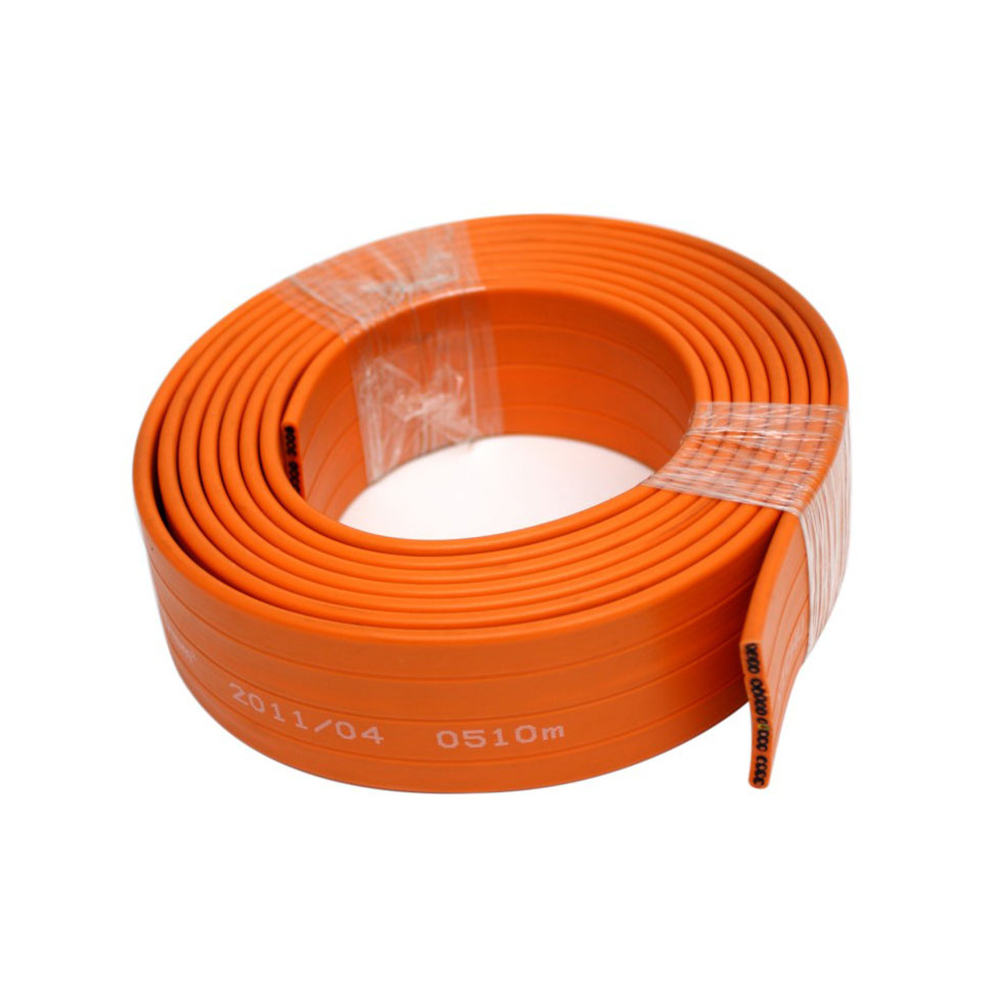

Toisin kuin kiinteästi asennettavat kaapelit, hissi kulkeva litteä kaapeli s läpikäyvät jatkuvan syklisen taivutuksen koko käyttöiän ajan. Joka kerta kun hissikori liikkuu, vaijeri roikkuu ajojohtimessa, joka muuttaa asentoa ja taivuttaa kaapelia toistuvasti ripustuskohdassa ja ripustusosuutta pitkin. Korkeassa rakennuksessa, jossa hissi tekee 200–400 matkaa päivässä, kulkeva kaapeli voi kerätä miljoonia taipuisia jaksoja 15–25 vuoden käyttöiän aikana. Tämä tekee joustoväsymiskestävyydestä – ei pelkästään vetolujuudesta tai eristyksen dielektrisistä ominaisuuksista – määrittävän suorituskyvyn kriteerin kaapelin määrittelyssä ja hankinnassa.
Flex-väsymiskesto määräytyy ensisijaisesti johdinnauhan rakenteen perusteella. Kulkevissa litteissä kaapeleissa käytetään hienosäikeisiä johtimia, tyypillisesti luokkaa 5 tai luokkaa 6 IEC 60228:n mukaan, ja jotka koostuvat suuresta määrästä hyvin ohuita yksittäisiä johtimia, jotka on kierretty yhteen. Luokan 6 johdin, jonka poikkileikkaus on 0,75 mm², voidaan valmistaa yli 200 yksittäisestä johdosta, joista kukin on halkaisijaltaan alle 0,08 mm, verrattuna luokan 2 jäykkään johtimeen, jolla on sama poikkileikkaus ja jossa käytetään vain 7 lankaa. Tämä hienosäikeistys jakaa taivutusjännityksen paljon suuremmalle määrälle lankaliitäntöjä, mikä pidentää dramaattisesti johtimen kestämien joustojaksojen määrää ennen kuin yksittäiset johdot alkavat murtua. Kun hienosäikeiset johtimet korvataan karkeammilla vaihtoehdoilla kustannusten alentamiseksi, joustoikä lyhenee jyrkästi - usein suuruusluokkaa - samalla kun kaapeli voi silti läpäistä staattiset sähkötestit, jolloin heikkeneminen on näkymätöntä, kunnes kenttävikoja alkaa.
Eristysmateriaali lisää myös taipumisen kestävyyttä. Termoplastiset elastomeerit (TPE) ja erikoisvalmisteiset PVC-yhdisteet, joita käytetään hissien kulkukaapeleissa, on suunniteltu pysymään joustavina laajalla lämpötila-alueella halkeilematta tai kovettumatta. Tavallinen yleiskäyttöinen PVC haurastuu matalissa lämpötiloissa ja pehmenee liikaa korkeissa lämpötiloissa, mikä kumpikin nopeuttaa eristeen väsymistä taivutuskohdissa. Anhui Zhishang Cable Technology Co., Ltd. hyväksyy eristysyhdisteet erityisesti dynaamisiin jousto-sovelluksiin ja varmistaa suorituskyvyn standardoidulla taivutussyklitestauksella sen sijaan, että luottaisi pelkästään materiaalitietolomakkeisiin.
Litteän kaapelin geometria ja kuinka se ohjaa silmukkakäyttäytymistä nostoradalla
Hissin kulkukaapelin tasainen poikkileikkaus ei ole pelkkä pakkausmukavuus – se on tietoinen geometrinen valinta, joka ohjaa kaapelin roikkumista, taipumista ja liikkumista hissikäytävässä. Litteä kaapeli taipuu ensisijaisesti yhteen tasoon (kapeaan mittaansa nähden), mikä pitää ajojohtimen silmukan vakaana ja ennustettavana hissin kulkiessa. Tämä ohjattu taivutusakseli estää kaapelia kiertymästä, kiertymästä tai muodostamasta epäsäännöllisiä silmukoita, jotka voivat saada sen kosketuksiin hissikäytävän seinien, vastapainon tai muiden kaapeleiden kanssa – nämä kaikki ovat vikatiloja, joille pyörivät kulkevat kaapelit ovat herkempiä ajan myötä.
Litteän kaapelin leveys-paksuussuhde vaikuttaa suoraan taivutus- ja vääntöakselin väliseen jäykkyyssuhteeseen. Leveyteen nähden liian ohuesta kaapelista tulee liian joustava vääntösuunnassa, jolloin se voi kiertyä epäsymmetrisen kuormituksen tai ilmavirtojen vaikutuksesta korkeissa hissikoissa. Sitä vastoin leveyteensä nähden liian paksu kaapeli lisää taivutusjäykkyyttä edullisessa taivutustasossa, mikä lisää jännitystä ripustuspuristimessa ja voi aiheuttaa johtimen ennenaikaista väsymistä kiinnityskohdan lähellä. Kaapelivalmistajien on tasapainotettava nämä kilpailevat vaatimukset poikkileikkaussuunnittelun avulla, ja julkaistuja mittamäärityksiä tulisi arvioida tämän toiminnallisen kontekstin perusteella sen sijaan, että niitä pitäisi käsitellä mielivaltaisina fyysisinä ominaisuuksina.

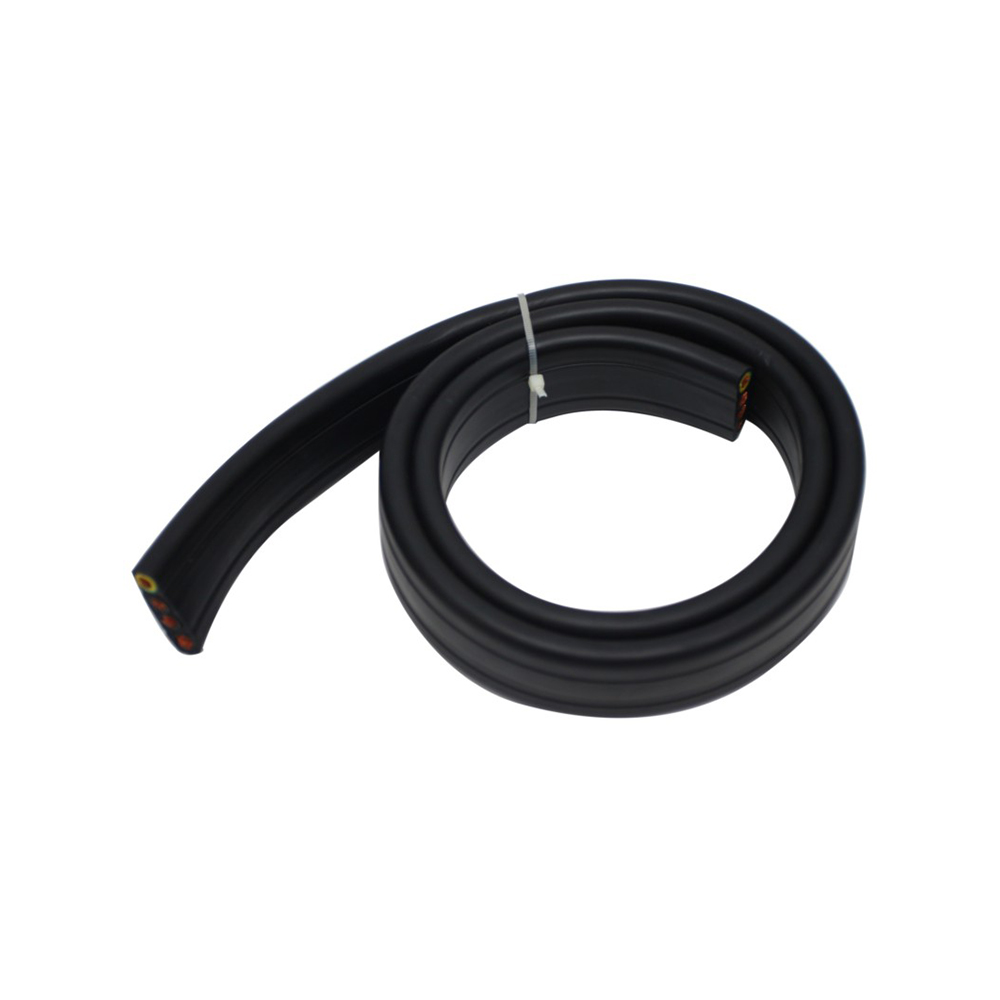

Yli 100 metriä pitkiin korkeisiin rakennuksiin tarvitaan yleensä lisätoimenpiteitä silmukkadynamiikan hallitsemiseksi. Teräs- tai kuituvahvistuselementit on joskus upotettu litteään kaapeliin johtimien suuntaisesti, mikä tarjoaa hallitun pitkittäisen jäykkyyden, joka estää liiallisen silmukan painumisen säilyttäen samalla poikittaisen joustavuuden. Näiden vahvistuselementtien sijainti kaapelin poikkileikkauksessa vaikuttaa taivutuksen neutraalisuuteen – ihannetapauksessa ne tulisi sijoittaa neutraalille taivutusakselille tai sen lähelle, jotta ne kantavat veto- ja puristuskuormia ripustuksen aikana ilman, että ne lisäävät vierekkäisten johtimien kokemaa taivutusjännitystä.
Tärkeimmät geometriset parametrit, jotka vaikuttavat nostoradan silmukan vakauteen
- Leveyden ja paksuuden suhde: Määrittää taivutuksen suhteen vääntöjäykkyyteen; määrää, säilyttääkö kaapeli vakaan yksitasoisen silmukan vai pyrkiikö se kiertymään.
- Jousituksen keskipisteen sijainti: Silmukan kiinnityspiste suhteessa kaapelin pituuteen vaikuttaa silmukan geometriaan auton eri asennoissa; virheellinen keskipisteen valinta saa kaapelin vetäytymään kaivon lattialla alhaisissa asennoissa tai vetäytymään kireäksi liikkeen yläosassa.
- Vahvistuselementtien sijoitus: Teräs- tai Kevlar-täyteaineet lisäävät pitkittäistä jäykkyyttä; niiden etäisyys nolla-akselista tulee minimoida, jotta vältetään vierekkäisten johtimien taivutusjännityksen vahvistuminen.
- Kaapelin paino metriä kohti: Raskaammat kaapelit lisäävät ajojohtimien painumista ja suuremmat vetokuormat ripustuspuristimessa; pitkillä matkoilla painonhallinta on yhtä tärkeää kuin sähkökapasiteetti.
Nykyaikaisten hissien kulkukaapeleiden piirin kokoonpano: yksinkertaista tehoa ja hallintaa
Nykyaikaiset hissijärjestelmät vaativat liikkuvia kaapeleita kuljettamaan yhä monipuolisempaa yhdistelmää piirityyppejä yhdessä litteässä kaapelirungossa. Varhaisissa asennuksissa käytettiin erillisiä kaapeleita teholle ja ohjaukselle, mutta nykyaikaisissa integroiduissa litteissä kaapeleissa yhdistyvät tehojohtimet, ohjaussignaaliparit, tietoliikennedataparit ja joissakin tapauksissa koaksiaalielementit video- tai suurtaajuista signalointia varten – kaikki samassa kaapelissa, jonka on säilytettävä sähköinen eristys piirityyppien välillä ja taiputtava miljoonia kertoja. Ymmärtäminen, mitä kukin piirityyppi vaatii johtimien koon, suojauksen ja eristyksen suhteen, on olennaista arvioitaessa, vastaako kaapelin erittely todellisia järjestelmän vaatimuksia.
| Piirin tyyppi | Tyypillinen johtimen koko | Suojaus vaaditaan | Ensisijainen toiminto |
|---|---|---|---|
| Virtalähde (valaistus/tuuletin) | 1,0 – 2,5 mm² | Ei | Auton valaistus, ilmanvaihto, ovimoottorit |
| Turva-/ohjauspiirit | 0,75 – 1,5 mm² | Valinnainen | Turvaketju, lattian valinta, oven ohjaus |
| Sarjaliikenne (CAN / RS485) | 0,5-0,75 mm² kierretty pari | Kyllä (yksittäinen tai yleinen) | Ohjain-auto-dataväylä |
| Video / sisäpuhelin | Koaksiaalinen tai suojattu pari | Kyllä (koaksiaalinen suoja) | CCTV, matkustajapuhelin |
| Maadoitus / PE-johdin | Yhtä suuri kuin suurin tehoydin | Ei käytössä | Auton metallityön suojamaadoitus |
Suojaus litteässä liikkuvassa kaapelissa on erityinen tekninen haaste, koska perinteiset punotut tai kalvosuojat vähentävät joustavuutta ja lisäävät painoa. Yksittäinen parisuojaus aluminoidulla polyesteriteipillä ja tyhjennyslangalla on käytännöllinen ratkaisu data- ja tietoliikennepareille liikkuvan kaapelin sisällä – se vaimentaa riittävän EMI:n jäykistämättä kaapelia merkittävästi tai kasvattamatta sen poikkileikkausta. Koko kaapelinipun yleinen suojaus on vähemmän yleistä liikkuvissa kaapelisovelluksissa, koska se luo jäykän elementin, joka kulkee koko kaapelin leveydellä, mikä heikentää taivutuskykyä. Kuten Zhishang Cable on tuotantokokemuksensa kautta havainnut, myös suojattujen parien sijoittelulla litteän kaapelin poikkileikkauksen sisällä on merkitystä: niiden sijoittaminen litteän profiilin keskelle reunojen sijaan vähentää niiden kokemaa taivutusjännitystä ja pidentää suojan eheyttä kaapelin käyttöiän ajan.
Ripustuspuristimen suunnittelu- ja asennuskäytännöt, jotka määrittävät pitkän aikavälin luotettavuuden
Ripustuskiinnike – laitteisto, joka kiinnittää kulkuvaijerin hissikoriin ja hissikäytävän keskipistekiinnikkeeseen – on yksittäinen paikka, jossa kaapeli siirtyy riippuvasta dynaamisesta elementistä kiinteään kiinnityskohtaan. Tämä siirtymä luo jännityskeskittymän, joka muodostaa suhteettoman osan liikkuvien kaapelien vioista. Huono puristinsuunnittelu tai virheellinen asennuskäytäntö tässä vaiheessa voi aiheuttaa johtimen väsymistä, eristeen hankausta ja vaipan halkeilua murto-osan sisällä kaapelin suunnitellusta käyttöiästä riippumatta siitä, kuinka hyvin itse kaapeli on valmistettu.
Oikein suunniteltu ripustuskiinnike jakaa puristusvoiman tasaisesti koko kaapelin leveydelle puristamatta yksittäisiä johdinryhmiä. Pistekuormitusta tai epätasaista painetta käyttävät puristimet luovat paikallisen taivutusvahvistuksen – kaapeli taipuu jyrkästi puristimen reunassa sen sijaan, että se siirtyisi vähitellen ripustusosaan. Tämä nopeuttaa dramaattisesti johtimen väsymistä puristetussa osassa. Puristimen tulisi myös tarjota säädelty taivutussäde kaapelin ulostulokohdassa ohjaten kaapelin vapaasti riippuvaan ajojohtimeen sen sijaan, että se antaisi sen poistua terävässä kulmassa. Monet kaupallisesti saatavilla olevat puristimet sisältävät muotoillun säteen tai vedonpoistosuojan tätä tarkoitusta varten; asennukset, joissa käytetään improvisoitua kiinnityslaitteistoa ilman tätä ominaisuutta, ovat yleinen ennenaikaisten vikojen lähde.
Asennuspituus ja keskipisteen sijoitus ovat yhtä tärkeitä. Kaapelin vapaasti riippuva silmukka on mitoitettava siten, että korin alimmassa asennossa jää vähintään löysä silmukka ilman, että kaapeli koskettaa kaivon lattiaa; ja korkeimmassa korin asennossa silmukka ei jää niin kireäksi, että se vetää vaijeria pituussuuntaisen jännityksen alaisena. Valmistajat antavat tyypillisesti laskentaohjeita matkaetäisyyden ja kaapelin pituuden laskentaohjeisiin, mutta niissä on otettava huomioon todellinen hissikäytävän geometria, keskiosien kannattimen sijainti suhteessa korin kulkualueeseen sekä mahdollinen siirtymä korin kiinnityspisteen ja nostokuilun kannattimen välillä. Virheet missä tahansa näistä parametreista muuttuvat suoraan epänormaaliksi jännityskuvioksi, jotka lyhentävät kaapelin käyttöikää, jolloin asennusta edeltävä laskelma on välttämätön vaihe valinnaisen tarkentamisen sijaan.
