Signaalin eheyshaasteet, jotka liittyvät nopeiden liikkeenohjausjärjestelmien kooderikaapeleihin
Enkooderin kaapelit kuljettaa asennon ja nopeuden palautesignaaleja pyörivien tai lineaaristen kooderien ja liikeohjainten tai servokäyttöjen välillä. Toisin kuin yleiskäyttöiset ohjauskaapelit, ne toimivat ympäristössä, jossa on kaksi samanaikaista ja ristiriitaista vaatimusta: signaalilinjojen on lähetettävä korkeataajuisia digitaalisia pulsseja tai hienoja analogisia aaltomuotoja minimaalisella säröllä, kun taas kaapeli kulkee yhdessä tai on niputettu voimakaapeleiden kanssa, jotka syöttävät niitä moottoreita, jotka tuottavat merkittäviä sähkömagneettisia häiriöitä. Tuloksena on, että enkooderikaapelin suorituskykyä määrittävät paitsi sen omat sähköiset parametrit, myös se, kuinka nämä parametrit ovat vuorovaikutuksessa tietyn kooderin liitäntäprotokollan ja asennuksen meluympäristön kanssa.
Inkrementtianturit, jotka käyttävät TTL- tai differentiaalista RS-422-linjaohjainlähtöä, luovat pulssijonoja taajuuksilla, jotka skaalautuvat suoraan moottorin nopeuden ja anturin resoluution mukaan. 2 500 riviä kierrosta kohti kooderi servomoottorissa, joka käy 3 000 rpm:llä, tuottaa ulostulopulsseja 125 kHz:llä kanavaa kohti – ja kvadratuuridekoodauksella ohjain käsittelee reunasiirtymiä 500 kHz:llä. Näillä taajuuksilla kaapelin kapasitanssista tulee rajoittava tekijä: signaalijohtimien ja signaalin ja suojan välillä jakautunut kapasitanssi hidastaa kunkin pulssin reunan nousuaikaa, mikä vähentää kaapelin enimmäispituutta, jonka yli anturi voi toimia luotettavasti. RS-422-differentiaalisignaaleille kaapeli, jonka kapasitanssi on 100 pF/m, rajoittaa käyttöpituuden reilusti alle 30 metriin 500 kHz:n reunataajuudella, kun taas kaapeli, joka on suunniteltu 50 pF/m tai alle, voi laajentaa tätä aluetta merkittävästi.
Absoluuttiset enkooderiprotokollat – mukaan lukien EnDat, SSI, BiSS ja HIPERFACE – asettavat lisävaatimuksia kaapelien rakenteelle, koska ne sisältävät kaksisuuntaisen tiedonsiirron kooderin ja aseman välillä kellotaajuuksilla, jotka vaihtelevat tyypillisesti 1 MHz:stä 16 MHz:iin. Näillä taajuuksilla kaapelin ja ohjain/vastaanotinpiiristön välinen ominaisimpedanssisovitus tulee merkittäväksi. Impedanssien yhteensopimattomuudet aiheuttavat signaalin heijastuksia, jotka näkyvät kohinana datalinjassa, mikä saattaa vahingoittaa sijaintitietoja. Oikein rakennettu kooderin kaapelit määritä ominaisimpedanssi 100–120 Ω differentiaalipareille, joita ylläpidetään johdonmukaisesti koko kaapelin pituudella minimoidaksesi heijastuksen aiheuttamat virheet korkearesoluutioisissa absoluuttisissa takaisinkytkentäjärjestelmissä. Anhui Zhishang Cable Technology Co., Ltd. valmistaa enkooderikaapeleita, joissa on tiukasti kontrolloitu kierreväli ja eristysgeometria saavuttaakseen vakaat impedanssiarvot, jotka tukevat näitä vaativia protokollia.
Suojausarkkitehtuuri: Miksi yksi kokonaissuoja ei usein riitä enkooderikaapeleille

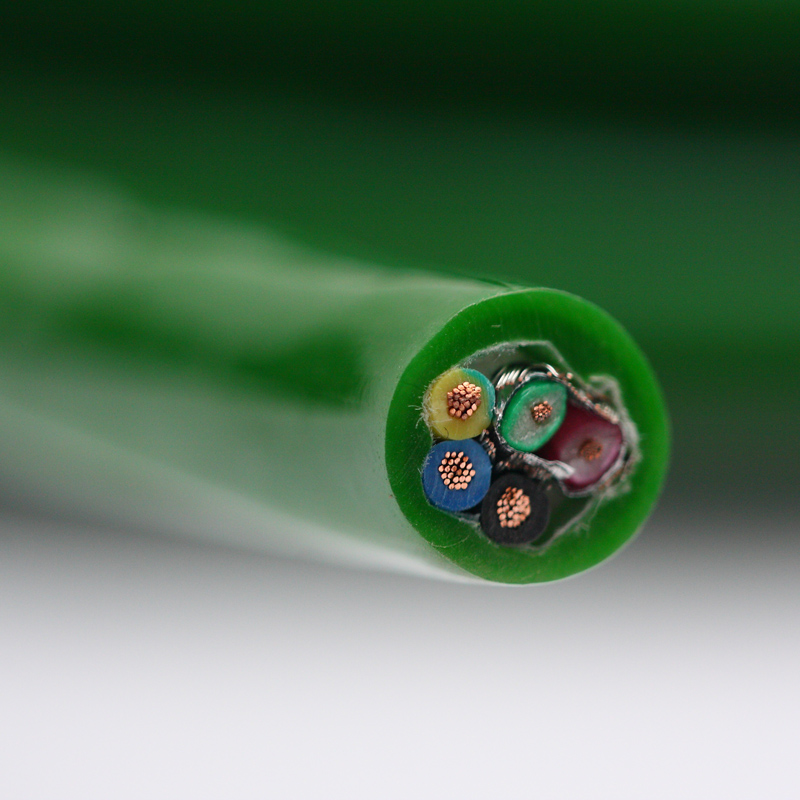

Vakiooletus, että yksi kokonaissuoja riittää signaalikaapelin suojaukseen, hajoaa erityisesti kooderikaapelisovelluksissa, joissa useat signaalityypit, joilla on erilainen kohinaherkkyys, jakavat saman kaapelin rungon. Tyypillisessä kooderikaapelissa on A/B/Z-kvadratuurisignaaliparit, syöttöjännite- ja maadoitusjohtimet kooderielektroniikkaa varten ja joskus akkuvarmistuspari absoluuttisen sijainnin säilyttämiseksi – jokaisella on erilainen impedanssi, virtataso ja herkkyys häiriöille. Kun kaikki nämä on peitetty vain yhdellä yleissuojalla, induktiivinen ja kapasitiivinen kytkentä virtalähteen johtimien ja kaapelin signaaliparien välillä pysyy hallitsemattomana, eikä suojus tarjoa suojaa tätä sisäistä ylikuulumista vastaan.
Suorituskykyisissä enkooderikaapeleissa käytetty ratkaisu on kerrostettu suojausarkkitehtuuri: yksittäiset suojaparit jokaiselle differentiaalisignaaliparille yhdistettynä koko kaapelin kokonaissuojaukseen. Yksittäiset parisuojat, tyypillisesti alumiini-polyesterikalvo, jossa on tyhjennysjohto, estävät kapasitiivisen kytkennän vierekkäisten signaaliparien välillä sekä signaaliparien ja tehojohtimien välillä. Kokonaissuoja, joko folio tai tinattu kuparipunos, muodostaa ensisijaisen esteen moottorin, kaapelihyllyn naapureiden ja yleisen teollisuuden EMI-ympäristön ulkoisilta sähkömagneettisilta häiriöiltä. Tämä kaksitasoinen lähestymistapa lisää kaapelin halkaisijaa ja kustannuksia, mutta tarkkuusliikkeenohjaussovelluksissa, jotka toimivat alle mikronin paikannusresoluutiolla, vaihtoehto - kohinan aiheuttamat paikantakaisinkytkentävirheet - on paljon kalliimpi kuin kaapelin päivitys.
Suojan maadoituskäytäntö on yhtä kriittinen kuin suojan rakentaminen. Anturin kaapelin kokonaissuoja tulee kytkeä suojamaahan vain taajuusmuuttajan/ohjaimen päässä muodostaen yksipäisen maan, joka estää moottoripään ja ohjauskaapin välisten maapotentiaalierojen aiheuttamat suojausvirtasilmukat. Jos suoja on maadoitettu molemmista päistä ja maasilmukka on olemassa – mikä on yleistä suurissa koneissa, joissa eri rakenneteräsosat ovat hieman eri potentiaaleissa – tuloksena oleva suojavirta kulkee tyhjennysjohdon läpi ja indusoi jännitteen signaalilinjoihin, joita sen oli tarkoitus suojata. Monet ajoittaiset kooderin vikatilat toimivissa koneissa juontavat juurensa tähän maadoitusvirheeseen pikemminkin kuin mihinkään itse kaapelin tai anturin vikaan.
| Suojauksen kokoonpano | Ulkoinen EMI-suojaus | Parien välinen ylikuulumisen vaimennus | Tyypillinen sovellus |
|---|---|---|---|
| Kokonainen folio vain | Keskitaso (HF) | Ei mitään | Matalaresoluutioinen inkrementtianturi, lyhyet ajot |
| Vain yleispunos | Hyvä (LF HF) | Ei mitään | Yleinen servopalaute, kohtalainen meluympäristö |
| Yksittäisen parin folio yleiskalvo | Hyvä (HF) | Korkea | Monen protokollan absoluuttiset kooderit, pitkät ajot |
| Yksittäinen pari folio yleispunos | Erinomainen (LF HF) | Korkea | Korkea-resolution servo, heavy EMI environments |
Joustoikävaatimukset ja rakenteelliset erot kiinteiden ja liikkuvien kooderikaapelien välillä
Enkooderikaapelit asennetaan kahteen pohjimmiltaan erilaiseen mekaaniseen ympäristöön, jotka vaativat erilliset kaapelirakenteet: kiinteä reititys koneen rungossa olevasta kiinteästä enkooderista ohjauskaappiin ja dynaaminen reititys liikkuville koneen akseleille, kuten CNC-työstökeskuksille, robottivarsille, lineaarisille toimilaitteille ja portaalijärjestelmille. Näiden kahden asennustyypin käsitteleminen keskenään vaihdettavina – kiinteän asennuskaapelin käyttäminen dynaamisessa sovelluksessa tai vetoketjukaapelin ylisuunnittelu staattista reittiä varten – johtaa joko ennenaikaiseen mekaaniseen vikaan tai tarpeettomiin kustannuksiin.
Vetoketju- ja jatkuvatoimisovelluksissa enkooderikaapelin rakenteen on vastattava useisiin samanaikaisiin mekaanisiin vaatimuksiin. Johdinkerrostuksen on oltava luokkaa 5 tai luokkaa 6 IEC 60228:n mukaan, ja siinä on käytettävä hienoja yksittäisiä johtoja taivutusjännityksen jakamiseksi ja väsymisiän maksimoimiseksi – luokan 6 säikeinen johtime, jonka poikkileikkaus on 0,14 mm², voi koostua 50 tai useammasta yksittäisestä johtimesta, joista jokaisen halkaisija on alle 0,06 mm. Eristyspolymeerin tulee pysyä joustavana koko käyttölämpötila-alueella ilman jännityshalkeilua, mikä sulkee pois yleiskäyttöisen PVC:n TPE:n tai erikoisseosteisen PVC:n sijaan, jolla säilyy alhaisen lämpötilan joustavuus. Yksittäiset suojukset ja yleinen suojus on rakennettava hienolangaisesta punoksesta tai limittäisestä kalvosta, jonka päällekkäisyys on riittävä sähköisen jatkuvuuden ylläpitämiseksi miljoonien joustojaksojen ajan ilman, että tyhjennysjohdossa syntyy katkoksia tai ajoittaisia avoimen piirin olosuhteita. Zhishang Cable suunnittelee jatkuvatoimiset anturikaapelit optimoidulla pituudella jokaiselle säikeiselle johdinelementille, mikä varmistaa, että johtimien ja suojusten kierteinen geometria mukautuu luonnollisesti kaapelin taipumiseen ilman, että ulompiin elementteihin syntyy vetoylikuormitusta.
Vetoketjuanturikaapelin taivutussäteen vähimmäisspesifikaatio ei ole yksittäinen staattinen arvo – se eroaa dynaamisen taivutussäteen (käytetään jatkuvasti käytön aikana) ja asennuksen taivutussäteen (kertaluonteinen taivutus reitityksen aikana) välillä. Dynaaminen taivutussäde erittäin joustaville anturikaapeleille määritetään tyypillisesti 7,5-10-kertaiseksi kaapelin ulkohalkaisijasta, kun taas asennuksen taivutussäde voi olla 5x tai vähemmän. Asennuskaarisäteen käyttäminen pysyvänä taivutuksena – esimerkiksi kaapelin reitittäminen kaapelikanavan tiukan kulman ympäri – luo jatkuvan mekaanisen rasituksen alueen, joka kiihdyttää väsymisvikaa kyseisessä kohdassa, vaikka kaapeli itse ei liikukaan. Tämä ero on ilmoitettava selkeästi asennusteknikoille, erityisesti jälkiasennusprojekteissa, joissa uudet kaapelit korvaavat olemassa olevat kaapelit jo perustetuissa reititysreiteissä.
Virtalähteen johtimien mitoitus enkooderikaapeleissa: Jännitehäviön ja melukytkennän kompromissit
Useimmissa kooderikaapeleissa on omat johtimet käyttöjännitteen syöttämiseksi anturielektroniikkaan – tyypillisesti 5 V DC TTL-ulostulon inkrementtiantureille tai 8–30 V DC HTL-antureille ja monille absoluuttiantureille. Nämä tehojohtimet ovat poikkileikkaukseltaan pieniä verrattuna vastaaviin tehokaapeleihin, mutta niiden koolla on suora vaikutus kooderin suorituskykyyn, mikä jää usein huomiotta. Jännitteen pudotus virtalähteen johtimia pitkin pienentää syöttöjännitettä kooderin liittimissä, ja enkooderit, jotka toimivat lähellä määritellyn jännitealueensa alapäätä, voivat tuottaa ulostulosignaaleja, joiden amplitudi on pienempi, nousuajat ovat pitkiä tai – 5 V TTL-antureissa, joilla on erittäin tiukat jännitemarginaalit – ajoittaisia logiikkatason virheitä, joita on vaikea erottaa häiriöistä.
Hyväksyttävän jännitehäviön laskeminen edellyttää anturin virrankulutuksen, kaapelin kulkupituuden ja johtimen poikkileikkauksen tuntemista. 5 V:n kooderi, joka vetää 150 mA 20 metrin kaapelin yli, jossa on 0,14 mm²:n syöttöjohtimia, kokee noin 0,86 V yhdistettyä syöttö- ja paluujännitehäviötä – yli 17 % nimellissyöttöjännitteestä, mikä asettaa kooderin selvästi nimellissyöttönsä alle ja marginaaliin, jossa lähtösignaalin laatu heikkenee. Syöttöjohtimen poikkipinnan lisääminen 0,25 mm²:iin pienentää tämän pudotuksen noin 0,48 V:iin, mikä palauttaa riittävän syöttömarginaalin. Asennuksiin, joissa pitkiä johtoja ei voida välttää, jotkut servokäyttöjen valmistajat tarjoavat säädettävän anturin syöttöjännitteen lähtöjännitteen, joka kompensoi kaapelin vastuksen, mutta tämä edellyttää tarkkaa tietoa kaapelin johtimen resistanssista, eikä se voi korvata oikeaa johtimien mitoitusta suunnitteluvaiheessa.
Jännitehäviön lisäksi anturikaapelin virtalähteen johtimet ovat mahdollinen kohinan injektioreitti. Koodinsyötön kytkentäkohina — taajuusmuuttajan sisäisen virransyötön synnyttämä tai koneen tasavirtaväylästä johdettu — kytkeytyy kapasitiivisesti vierekkäisiin signaalipareihin, jos syöttöjohtimia ei ole riittävästi erotettu tai suojattu kaapelin signaalipareista. Tämä on yksi syy siihen, miksi hyvin suunnitellun enkooderikaapelin tehojohtimille annetaan usein oma erillinen suojasuoja tai ne sijoitetaan kaapelin kehälle pois signaalipareista sen sijaan, että ne olisi jaettu satunnaisesti kaapelinipun sisällä. Osana sovellussuunnittelutukeaan Anhui Zhishang Cable Technology Co., Ltd. neuvoo asiakkaita tehojohtimien poikkileikkauksen valinnassa ja kaapelin rakennevaihtoehdoissa, jotka perustuvat todellisiin kooderin virtavaatimuksiin ja asennusetäisyyksiin, mikä estää syöttöön liittyvät suorituskykyongelmat ennen kuin ne ilmenevät kentällä.
Arvioitu jännitehäviö yleisissä kooderikaapelikokoonpanoissa (5 V syöttö, 150 mA kuormitus)
- 0,14 mm² johtimet, 10 m juoksu: ~0,43 V pudotus (8,6 % 5 V:sta); rajaviiva, joka on hyväksyttävä tavallisille TTL-enkoodereille.
- 0,14 mm² johtimet, 20 m juoksu: ~0,86 V pudotus (17,2 % 5 V:sta); syöttöjännite todennäköisesti alle anturin minimiarvon.
- 0,25 mm² johtimet, 20 m:n juoksu: ~0,48 V pudotus (9,6 % 5 V:sta); hyväksytyllä alueella useimmille 5 V koodereille.
- 0,34 mm² johtimet, 30 m:n juoksu: ~0,53 V pudotus (10,6 % 5 V:sta); sopii pidempiin ajoihin ilman taajuusmuuttajapuolen jännitteenkompensointia.
