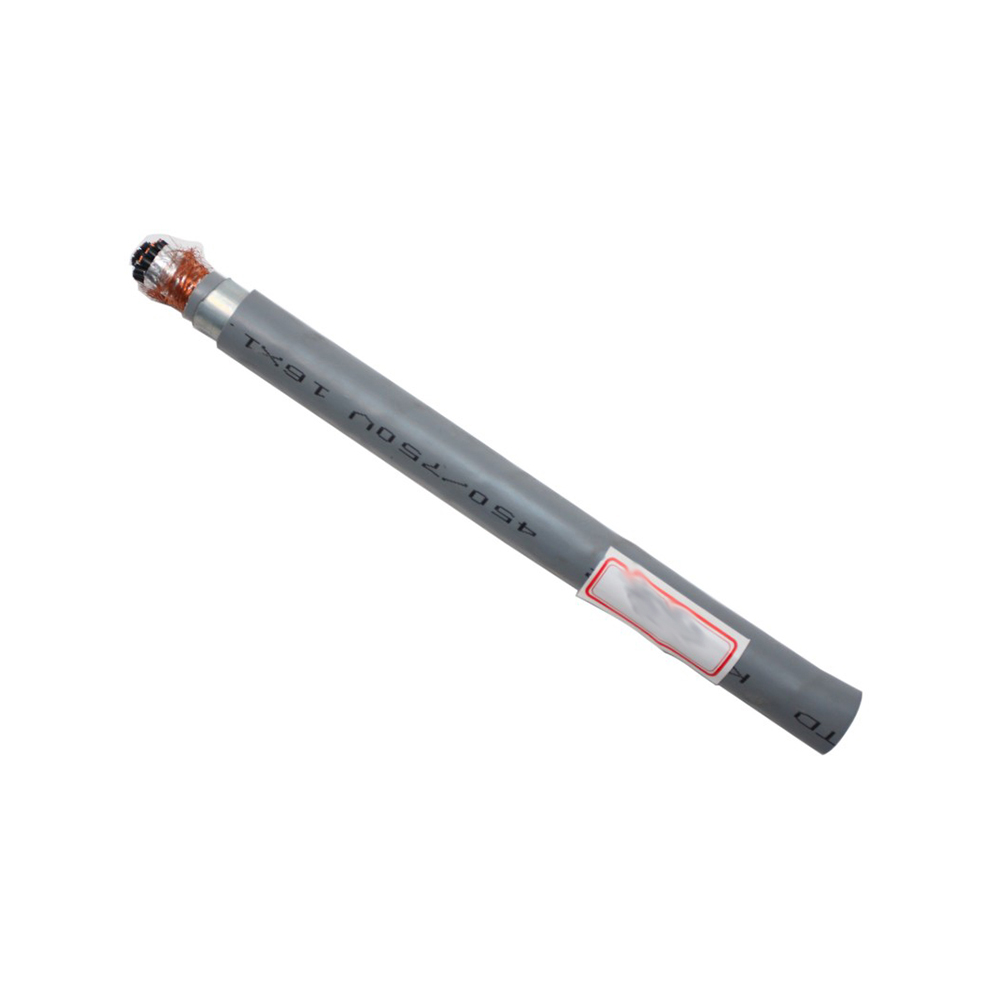

Kuinka signaalin eheys heikkenee nopeissa tietokonekaapeleissa ja mitkä rakennusparametrit ohjaavat sitä

Korkeassa suorituskyvyssä tietokoneen kaapelit Toimiessaan usean gigabitin datanopeuksilla signaalin eheys ei ole yksittäinen mitattavissa oleva ominaisuus, vaan neljän toisistaan riippuvan heikkenemismekanismin – vaimennus, heijastus, ylikuuluminen ja moodimuunnos – kokonaistulos, joista kutakin ohjataan valmistusvaiheessa erityisillä rakenneparametreilla. Kunkin mekanismin alkuperän ymmärtäminen mahdollistaa sen, että insinöörit voivat tunnistaa, mitkä kaapelin rakenteen attribuutit ovat aidosti tärkeitä tietylle tiedonsiirtonopeudelle ja mitkä ovat markkinointieroja, joilla ei ole toiminnallista merkitystä tavoitetaajuudella.

Vaimennus kasvaa taajuuden kasvaessa johtimien skin-ilmiön ja eristyksen dielektrisen häviön vuoksi, kuten kaapelin sisäänvientihäviömäärittelyssä kuvataan. Nopeudella 10 Gbps (noin 5 GHz Nyquist-taajuudella NRZ-signalointia varten) 1 metrin kaapelin liitoshäviössä hallitsee dielektrinen häviö, jos vaahdotettua polyeteenieristystä ei käytetä – kiinteän PE:n häviötangentti on noin 0,0002, kun taas PVC:n häviötangentti on 250 kertaa suurempi. Kaapeleissa, jotka on tarkoitettu toimimaan nopeudella 25 Gbps tai suuremmalla nopeudella, eristeen eristeen vaahtoprosentista tulee kriittinen valmistusparametri: jokainen 10 %:n lisäys vaahdon tyhjöosuudessa pienentää tehollista dielektrisyysvakiota noin 0,08:lla ja pienentää häviötangenttia suhteellisesti, mikä pidentää merkittävästi käytettävää kaapelin pituutta tietyllä tiedonsiirtonopeudella.

Heijastuksia syntyy impedanssin epäjatkuvuuksista - missä tahansa kaapelin kohdassa, jossa ominaisimpedanssi poikkeaa nimellisarvostaan. Ensisijainen valmistuslähde impedanssin vaihtelulle on eristyksen epäkeskisyys: jos eristeseinä on paksumpi johtimen toisella puolella kuin toisella, paikallinen ominaisimpedanssi vaihtelee johdinparin pyöriessä kierteensä kautta. Tämä tuottaa jaksottaisen impedanssin vaihtelun kierreasetuksen taajuudella, mikä synnyttää rakenteellisia paluuhäviöhuippuja tietyillä taajuuksilla, jotka vastaavat putken pituuden harmonisia. Kaapeli, jonka kierrepituus on 15 mm, tuottaa rakenteellisen paluuhäviön resonanssin noin 10 GHz:llä – suoraan 10GBase-T- ja PCIe Gen 4 -sovellusten toimintakaistalla. Eristeen epäkeskisyyden säätäminen alle ± 5 %:iin nimellisseinän paksuudesta tarkan suuttimen suunnittelun ja sulapaineen stabiloinnin avulla suulakepuristusprosessissa on valmistuksen vastatoimenpide rakenteellista paluuhäviötä vastaan.

USB-kaapelin sukupolvet ja suorituskyvyn jokaisessa vaiheessa vaadittavat tekniset muutokset

Jokainen USB-sukupolvi on vaatinut perustavanlaatuisia muutoksia kaapelien rakenteeseen – ei vain tiukempia toleransseja samassa mallissa. Siirtyminen USB 2.0:sta USB4:ään merkitsee 1000-kertaista tiedonsiirtonopeuden kasvua (480 Mbps - 40 Gbps), ja tämän alueen kummassakin päässä tarvittavilla kaapelirakenteilla ei ole juuri mitään yhteistä suunnittelun piirteitä johdinmateriaalin lisäksi.

USB4 Gen 3×2 -kaapeleiden passiivinen pituusrajoitus (40 Gbps) ansaitsee erityistä huomiota. 0,8 metrin passiivinen raja ei ole turvallisuusspesifikaatio, vaan signaalin eheysraja: tämän pituuden jälkeen välityshäviö ja parien välinen vino kerääntyvät tasolle, joka ylittää vastaanottimen taajuuskorjauskyvyn. Kaapelivalmistajien, jotka laajentavat passiivisen ulottuvuuden yli 0,8 metriä 40 Gbps:n nopeudella, on upotettava aktiiviset uudelleenajastimen tai lineaarisen taajuuskorjaimen IC:t kaapelikokoonpanoon – tyypillisesti yhteen tai molempiin liitinkoteloihin –, jotka kompensoivat kaapelin taajuudesta riippuvaa vaimennusta. Nämä aktiiviset elementit lisäävät kustannuksia, vaativat virtaa (saatu USB-virransyöttöväylästä), tuottavat lämpöä, joka on haihdutettava liitinkotelon sisällä, ja lisäävät latenssia. Kaapeliin, jossa on merkintä "USB4 40 Gbps 2-meter", joka ei paljasta aktiivisia komponenttejaan tai joka ei ota virtaa VBUS:sta kytkettynä, tulee suhtautua skeptisesti, koska passiivinen 40 Gbps suorituskyky 2 metrin etäisyydellä ei ole saavutettavissa millään tällä hetkellä saatavilla olevalla johdin- ja eristemateriaaliyhdistelmällä.

Parin sisäinen ja parien välinen vino: miksi differentiaaliparien ajoitusvirheet rajoittavat enimmäistiedonsiirtonopeutta

Vino on ajoitusero signaalien välillä, joiden pitäisi saapua samanaikaisesti ja erittäin suorituskykyisinä tietokoneen kaapelit se ilmenee kahdella tasolla - differentiaaliparin sisällä (parin sisäinen vino) ja eri parien välillä (parien välinen vino). Molemmat tyypit heikentävät signaalin eheyttä, mutta eri mekanismien kautta, ja kutakin ohjataan eri valmistusparametreilla.

Parin sisäinen vino — etenemisviiveen ero yhden differentiaaliparin " " ja "–" johtimien välillä - johtuu pääasiassa kahden johtimen välisestä geometrisestä epäsymmetriasta. Jos parin yhdellä johtimella on murto-osan suurempi halkaisija, hieman paksumpi eristysseinä tai se on sijoitettu systemaattisesti lähemmäs kaapelin keskustaa kuin sen pari, se kokee hieman erilaisen etenemisnopeuden kuin sen pari. Kaapelin etenemisnopeus on v = c/√(εeff), jossa εeff on johdinta ympäröivän eristyksen tehollinen dielektrisyysvakio — mikä tahansa epäsymmetria dielektrisessä ympäristössä parin kahden johtimen välillä aiheuttaa etenemisnopeuseron ja siten parin sisäisen vinouman. Nopeudella 40 Gbps (25 ps UI NRZ-signalointiin), jopa 1 ps/m parin sisäinen vinouma, joka on kertynyt 1 metrin kaapelin yli, vie 4 % yksikkövälistä, jättäen vastaanottimen kellolle ja tietojen palautuspiirille hyvin vähän marginaalia ottaakseen oikein näytteitä tulevasta datasilmistä. USB4 Gen 3×2 -spesifikaatio rajoittaa parin sisäisen vinoutumisen arvoon 3 ps/m, mikä edellyttää johtimen halkaisijan sovittamista ±0,5 %:n sisällä ja eristeen seinämän epäkeskisyyden alle ±3 % koko kaapelin pituudelta.

Parien välinen vino eli etenemisviiveero erillisten parien välillä, jotka kuljettavat toisiinsa liittyviä signaaleja, tulee kriittiseksi protokollissa, jotka käyttävät useita kaistaa rinnakkain, kuten PCIe, HDMI 2.1 ja DisplayPort 2.0. Näissä protokollissa monikaistainen datasana jaetaan pareittain, ja vastaanottavan sirun on kohdistettava kaikki kaistat alkuperäisen datan rekonstruoimiseksi. Vastaanotin käyttää kaistojen välistä vinouden kompensointipiiriä kompensoimaan parien välistä vinoutta, mutta tällä kompensaatiolla on rajallinen alue – tyypillisesti 20–64 käyttöliittymää PCIe Gen 5 -vastaanottimille. Jos parien välinen vino kaapelikokoonpanossa ylittää vastaanottimen kompensointialueen, linkkiä ei voi muodostaa, vaikka jokaisella yksittäisellä kaistalla olisi hyväksyttävä signaalin laatu. Parien välistä vinoutta ohjataan ensisijaisesti sovittamalla yhteen kaikkien kaapelin dataparien sähköiset pituudet – varmistamalla, että jokaisella parilla on sama tehollinen dielektrisyysvakio ja fyysisen polun pituus. Tämä saavutetaan sovitetuilla asennuspituuksilla, sovitetulla eristeen dielektrisyysvakiolla kaikissa pareissa (edellyttää tasaista eristeyhdisteen viskositeettia ekstruusion aikana) ja pituudeltaan sovitetulla parireitityksellä kaapelikokoonpanossa.

Aktiivinen optinen kaapelitekniikka: milloin ja miksi kuparitietokonekaapelit saavuttavat fyysiset rajansa

Kuparipohjaisilla korkean suorituskyvyn tietokonekaapeleilla on perustavanlaatuinen fyysinen rajoitus: tiedonsiirtonopeuden kasvaessa skin-ilmiö ja dielektrinen häviö kasvavat suhteessa, mikä vähentää passiivisen kaapelin enimmäispituutta, joka voi tukea tiettyä tiedonsiirtonopeutta. 100 Gbps:n ja sitä suuremman nopeuden osalta tästä rajoituksesta tulee käytännön rajoitus datakeskuksen telinekaapeloinnin (3–5 metriä) ja ristikkäisten telineliitäntöjen (10–30 metriä) kaapelipituuksille. Aktiiviset optiset kaapelit (AOC) – jotka käyttävät tavallisia kuparisia sähköliitäntöjä molemmissa päissä mutta muuntavat signaalin optiseksi liitinkotelossa optisen kuidun kautta siirtämistä varten – ohittavat tämän rajoituksen käyttämällä siirtovälinettä (valoa kuidussa), jonka vaimennus on mitätön metriä kohden datakeskusetäisyydellä.

AOC:n optinen sähkömuunnos tapahtuu VCSEL-ajurin (vertikaalisen ontelon pintaa emittoivan laserin) IC:ssä lähetysliittimessä ja valontunnistimessa vastaanottavassa liittimessä. Laiteportin ja VCSEL-ohjaimen välinen kuparikaapeli on tyypillisesti alle 10–15 mm – riittävän lyhyt, jotta kuparihäviöt ovat mitättömiä tiedonsiirtonopeudesta riippumatta. Tämän arkkitehtuurin avulla AOC:t voivat esittää standardin sähköisen rajapinnan (SFP , QSFP28, QSFP-DD tai muut muototekijät) isäntälaitteelle ja laajentaa samalla läpinäkyvästi tehokkaan linkin pituuden 50–100 metriin tai pidemmälle kuitutyypistä ja optisesta aallonpituudesta riippuen. Isäntälaitteen näkökulmasta AOC ei erotu passiivisesta kuparisesta suoraliitoskaapelista (DAC) – ajurin konfiguraatiota tai linkkikerroksen muutoksia ei tarvita.

Kompromissit, jotka säätelevät valintaa passiivisen kupari-DAC:n, aktiivisen kuparikaapelin ja AOC:n välillä datakeskussovelluksissa, on koottu yhteen kolmella keskeisellä ulottuvuudella:

• Pituusalue: Passiivinen kupari-DAC on optimaalinen 0–3 metrille 100 Gbps:llä ja 0–1 metrille 400 Gbps:llä. Aktiiviset kuparikaapelit laajentavat passiivisen ulottuvuuden 5–7 metriin 100 Gbps:llä. AOC tukee 1–100 metriä (ja 300 metriin yksimuotokuitua käytettäessä), mikä tekee siitä ainoan käyttökelpoisen vaihtoehdon 400 Gbps:n ja sitä suuremman väylän välisissä yhteyksissä.
• Virrankulutus: Passiivinen kupari-DAC ei kuluta virtaa itse kaapelikokoonpanossa (vain lähetin-vastaanottimessa). Aktiivinen kupari kuluttaa 0,5–1,5 W päätä kohden kaapeliin upotetussa elektroniikassa. AOC kuluttaa 1,0–3,0 W per pää VCSEL-ohjain- ja valoilmaisinpiireissä. Palvelinkeskuksessa, jossa on 10 000 aktiivista linkkiä, passiivisen DAC:n ja AOC:n välinen tehoero voi edustaa 20–30 kW jäähdytystehoa vaativaa lisälämpökuormaa.
• Korjattavuus ja joustavuus: Passiivinen kupari-DAC voidaan päätellä uudelleen kentällä, jos liitin on vaurioitunut; itse kaapelissa ei ole osia, jotka voisivat epäonnistua fyysisistä vaurioista riippumatta. AOC-kokoonpanot eivät ole korjattavissa – viallinen VCSEL, ajurin IC tai kuitujatkos vaatii koko kaapelikokoonpanon vaihtamisen. AOC-kaapelit ovat myös alttiimpia taivutussäteen rikkomuksille kuin kuparikaapelit, koska kuidun taivutussäteen rajat (tyypillisesti 30 mm OM3/OM4-monimuotokuidulle) ovat tiukemmat kuin kuparisten tietokonekaapeleiden.

PCIe-kaapelin tekniset tiedot Gen 3 - Gen 6: Mikä muuttuu sukupolvien välillä ja miksi

PCI Express on kehittynyt kuuden sukupolven aikana tiedonsiirtonopeuden kaksinkertaistuessa kussakin vaiheessa, ja jokainen sukupolven siirtymä on vaatinut kaapelin rakennemuutoksia signaalin eheyden säilyttämiseksi spesifikaatioiden mukaisuusmarginaalin sisällä. Toisin kuin verkkokaapeleissa, joissa kaapeli on ensisijainen signaalinsiirtoväline, PCIe-kaapelit yhdistävät laajennuspaikkoja tai lisäkortteja, joissa kaapeli on yksi segmentti pidemmästä kanavasta, joka sisältää PCB-jäljet, liittimet ja läpiviennit, joten kaapelin liitäntähäviöbudjetti on vain murto-osa kanavan kokonaisbudjetista.

PCIe Gen 3 (8 GT/s kaistaa kohden) määritti kanavan lisäyshäviön kokonaisrajaksi 20 dB 4 GHz:llä (Nyquist-taajuus 8 GT/s NRZ-signalointiin). Tämän kanavan sisällä olevalle kaapelisegmentille käytännöllinen allokaatio on 8–10 dB, mikä mahdollistaa 1–2 metrin pituiset kaapelit hyvin suunnitellulla kalvosuojatulla kierretyllä parirakenteella, jossa käytetään kiinteää PE-eristystä. Gen 3:ssa käyttöön otettu koodausmenetelmä (128b/130b) paransi koodaustehokkuutta, mutta ei muuttanut Nyquistin taajuutta suhteessa linjanopeuteen.

PCIe Gen 4 (16 GT/s) kaksinkertaisti Nyquistin taajuuden 8 GHz:iin, mikä karkeasti kaksinkertaisti liitäntähäviön samalla kaapelin pituudella, koska sekä johtimen ihon vaikutushäviö (suhteessa √f:ään) että dielektrinen häviö (suhteellinen f:hen) kasvoivat. Kaapelisegmentin sisäänvientihäviön säilyttämiseksi pienennetyssä allokaatiossa, vaahdotettu PE-eristys tuli käytännössä pakolliseksi yli 0,5 metrin pituisille kaapeleille Gen 4:ssä, koska kiinteä PE tuottaa 15–20 % suuremman liitoshäviön 8 GHz:llä kuin vastaava vaahdotettu PE-rakenne. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) vei kaapelin sisäänviennin häviövaatimukset pisteeseen, jossa PCIe SIG julkaisi OCuLink- ja PCIe Cable Specification v2.0:n, joka määrittelee aktiivisten kaapelien vaatimukset, tunnustaen, että passiiviset kaapelit, jotka ylittävät 1 metrin nopeudella 32 GT/s, edellyttävät vaatimustenmukaisuuden ylläpitämistä sulautettuna.

PCIe Gen 6 esitteli PAM4-koodauksen (4-tasoinen pulssiamplitudimodulaatio) NRZ:n tilalle, mikä puolitti vaaditun Nyquistin taajuuden tietyllä datanopeudella (64 GT/s PAM4:llä on sama 16 GHz Nyquist kuin 32 GT/s NRZ:llä). Tämä koodausmuutos kevensi osittain kaapelin sisäänvientihäviövaatimuksia, mutta otti käyttöön lineaarisuusvaatimukset: PAM4 käyttää neljää signaalitasoa kahden sijaan, ja kaapelin taajuusvasteen epälineaarisuus aiheuttaa eri signaalitasojen silmien korkeuden epätasaisuuden, mikä vähentää sisäisten silmäaukkojen kohinamarginaalia. Suorituskykyisten PCIe Gen 6 -tietokonekaapeleiden on siksi täytettävä liitoshäviörajojen lisäksi myös ryhmäviiveen vaihtelun rajoitukset (signaalin etenemisnopeuden taajuusriippuvuus), mikä aiheuttaa amplitudista vaiheeseen vääristymää, joka vaikuttaa suhteettomasti PAM4:n suorituskykyyn.

Johdinmateriaalivaihtoehdot nopeille tietokonekaapeleille: kuparipäällysteinen alumiini ja hopeoitu kupari verrattuna

Suorituskykyisen tietokonekaapelin johdinmateriaali on yksityiskohtaisempi kuin miltä se näyttää. Kupari on universaali perusmalli, mutta kahta muunnettua johdinrakennetta – kuparipinnoitettua alumiinia (CCA) ja hopeoitua kuparia (SPC) – käytetään tietyissä yhteyksissä, ja niiden suorituskyvyn kompromisseja ymmärretään huonosti yleisessä hankintakäytännössä.

Kuparipäällystetty alumiini (CCA)

CCA-johtimet koostuvat alumiinisydämestä, joka on päällystetty ohuella kuparikerroksella. Kuparikerroksen paksuus on tyypillisesti 10–15 % johtimen säteestä. CCA tarjoaa merkittävän painon ja kustannusten alennuksen kiinteään kupariin verrattuna – alumiinin tiheys on 2,7 g/cm³ verrattuna kuparin 8,9 g/cm³:iin, joten CCA-johtimet ovat noin 40–45 % kevyempiä pituutta kohti. Korkeilla taajuuksilla, joilla skin-ilmiö rajoittaa virran johtimen pintaan, CCA käyttäytyy olennaisesti identtisesti kiinteän kuparin kanssa: kuoren syvyys 1 GHz:llä kuparissa on noin 2 μm, mikä on paljon ohuempi kuin kuparipäällysteen paksuus käytännön CCA-johtimissa. Tästä syystä CCA on teknisesti hyväksyttävä suurtaajuisille signaalijohtimille, joissa virrantiheys on keskittynyt kuparipäällystekerrokseen. CCA:n rajoitus syntyy tasa- ja matalataajuisissa sovelluksissa, joissa virta tunkeutuu johtimen koko poikkileikkaukselle: alumiinin johtavuus on noin 61 % kuparin johtavuudesta, joten CCA-johtimilla on huomattavasti suurempi tasavirtavastus kuin saman halkaisijan omaavalla umpikuparilla. Tietokonekaapelin tehojohtimissa (USB VBUS, PCIe-apuvirta) suurempi DC-resistanssi tarkoittaa suurempaa jännitehäviötä ja suurempaa I²R-lämmitystä nimellisvirralla – jolloin kiinteä kupari on parempi tehojohtimissa samassa kaapelissa, jossa CCA-datajohtimet voivat olla hyväksyttäviä.

Hopeoitu kupari (SPC)

Hopealla on hieman korkeampi johtavuus kuin kuparilla (6,30 × 10⁷ S/m vs. 5,96 × 10⁷ S/m), ja sen erinomaiset pintaominaisuudet – hopeaoksidi on johtavaa, toisin kuin kuparioksidi – tekevät hopeapinnoituksesta hyödyllisen erittäin korkeilla taajuuksilla, kun virta kulkee erittäin ohuessa pintakerroksessa. Korkeataajuisten tietokonekaapeleiden hopeapinnoituksen tärkein käytännön etu ei ole marginaalinen johtavuuden paraneminen, vaan kuparioksidin muodostumisen estäminen johtimen pinnalle. Kuparioksidi on puolijohde, jonka johtavuus on paljon pienempi kuin metallisen kuparin; johtimen pinnan hapettumisen edetessä tehollinen kuoren syvyysvastus kasvaa kuparin bulkkijohtavuudesta ennustetun arvon yläpuolelle, mikä aiheuttaa suuremman liitäntähäviön kuin kaapelille on ilmoitettu. Hopeapinnoitus muodostaa hapettumista kestävän pintakerroksen pitää johtimen pintavastuksen suunnitteluarvossa koko kaapelin käyttöiän ajan. Tämä etu on merkittävin kaapeleissa, joita on säilytetty pitkiä aikoja ennen käyttöä tai käytettäessä kosteissa tai lievästi syövyttävissä ympäristöissä. Heti valmistuksen jälkeen puhtaissa ympäristöissä käytettävissä kaapeleissa hopeoitujen ja paljaiden kuparijohtimien välinen ero on mitattavissa, mutta tyypillisesti pieni suhteessa liitäntähäviön määrittelyrajaan.

Kuinka OEM-tietokonekaapeleiden tekniset tiedot tulisi kirjoittaa, jotta estetään tuotannon puutteet

Mukautetut OEM-tietokonekaapelin tekniset tiedot, jotka keskittyvät yksinomaan sähköisiin parametreihin – impedanssiin, liitäntähäviöön, ylikuulumiseen – ilman, että määritetään taustalla olevia parametreja tuottavia ominaisuuksia, aiheuttavat varmistusongelman: kaapeli voi täyttää näyteerän mitatut sähkövaatimukset, kun käytetään rakennevaihtoehtoja, jotka tuottavat määritysten mukaista suorituskykyä erilaisissa tuotantoolosuhteissa tai vanhenemisen jälkeen. Vankka OEM-spesifikaatio määrittelee sekä mitattavissa olevat sähköiset suorituskykyparametrit että rakennerajoitukset, jotka varmistavat näiden parametrien säilymisen tuotantoerien ja koko käyttöiän ajan.

Seuraavat rakenneparametrit on määriteltävä erikseen korkean suorituskyvyn tietokonekaapelin OEM-eritelmissä sen sijaan, että ne jätettäisiin valmistajan harkinnan varaan:

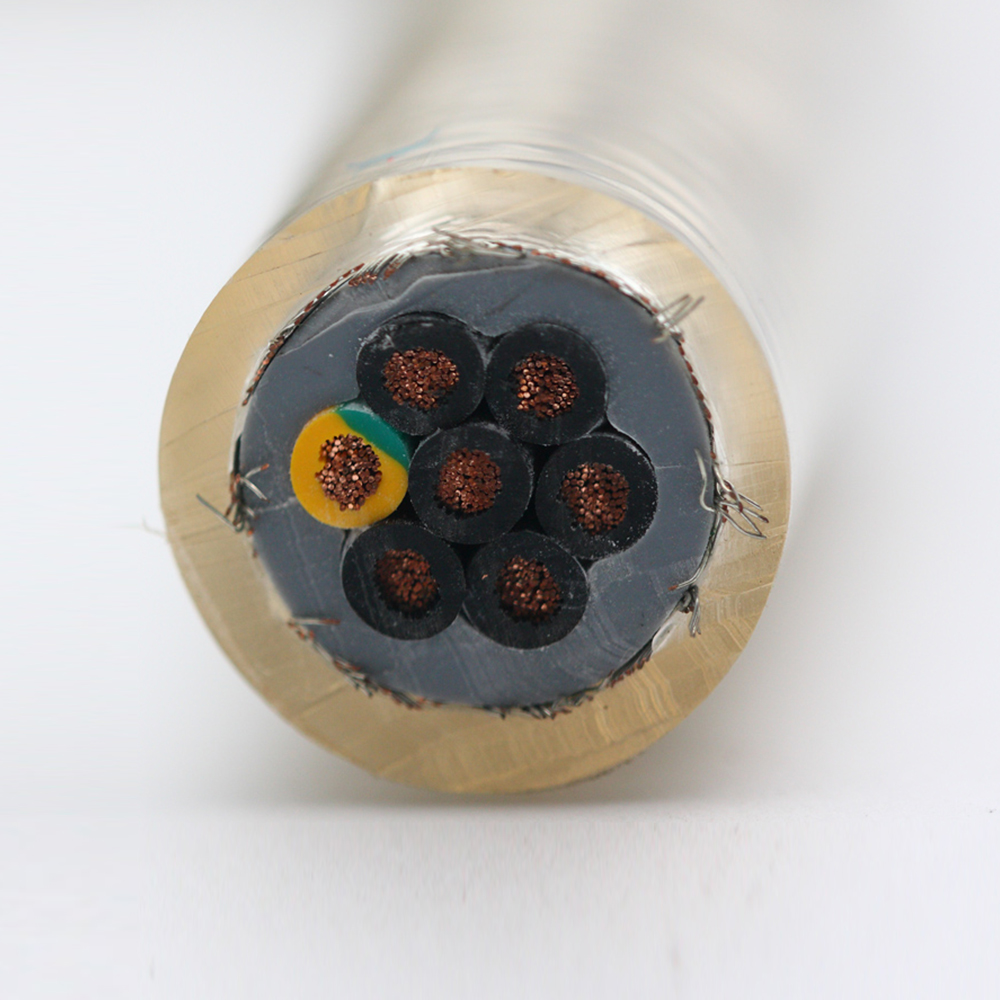

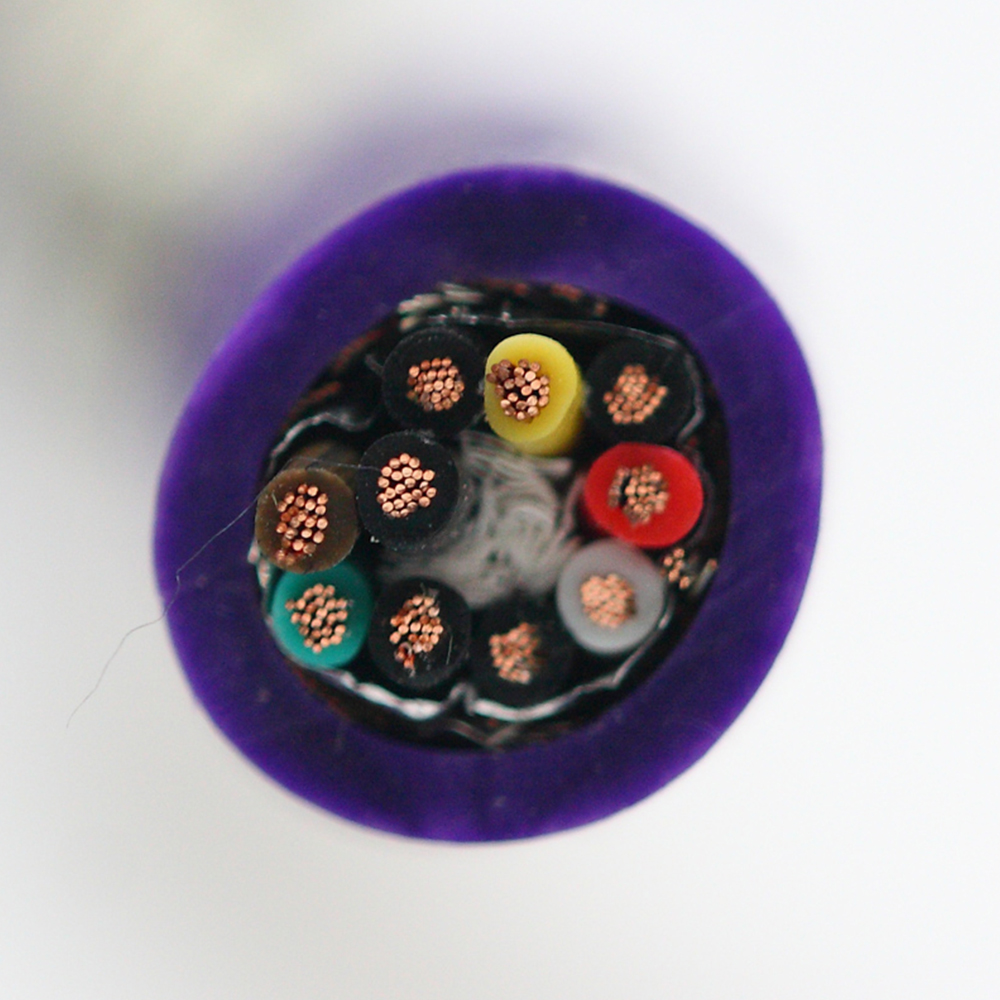

• Johdinmateriaali ja säikeytysluokka: Määritä kiinteä tai säikeinen, paljas kupari tai hopeoitu kupari tai CCA ja säikeytysluokka (IEC 60228, luokka 2, 5 tai 6) erikseen saman kaapelin signaali- ja tehojohtimille. Tekniset tiedot, joissa lukee vain "28 AWG-johdin", jättävät valmistajan vapaasti käyttämään CCA:ta tehojohtimiin ja kiinteää kuparia signaalijohtimiin – tai päinvastoin – ilman julkistamista.
• Eristysmateriaali ja vaahtoprosentti (jos vaahdotettu): Määritä eristyspolymeerin tyyppi (kiinteä PE, vaahdotettu PE vähimmäisvaahtoprosenttiosuudella, FEP tai PTFE) pelkän nimellisen seinämänpaksuuden sijaan. Kahdella kaapelilla, joilla on identtinen eristeen seinämäpaksuus, mutta eri dielektrisyysvakiot (kiinteä vs. vaahdotettu PE), on erilaiset ominaisimpedanssit ja erilaiset sisäänvientihäviöarvot korkealla taajuudella.
• Kierreasennon pituusalue ja toleranssi: Määritä kunkin differentiaaliparin nimellinen asettelupituus ja suurin sallittu poikkeama. Lay-pituus ohjaa suoraan rakenteellisen paluuhäviön huipputaajuutta ja parien tasapainoa; hallitsematon asettelun pituuden vaihtelu tuottaa erästä toiseen impedanssin vaihtelua, jota voi olla vaikea diagnosoida ilman aika-alueen reflektometriatestausta.

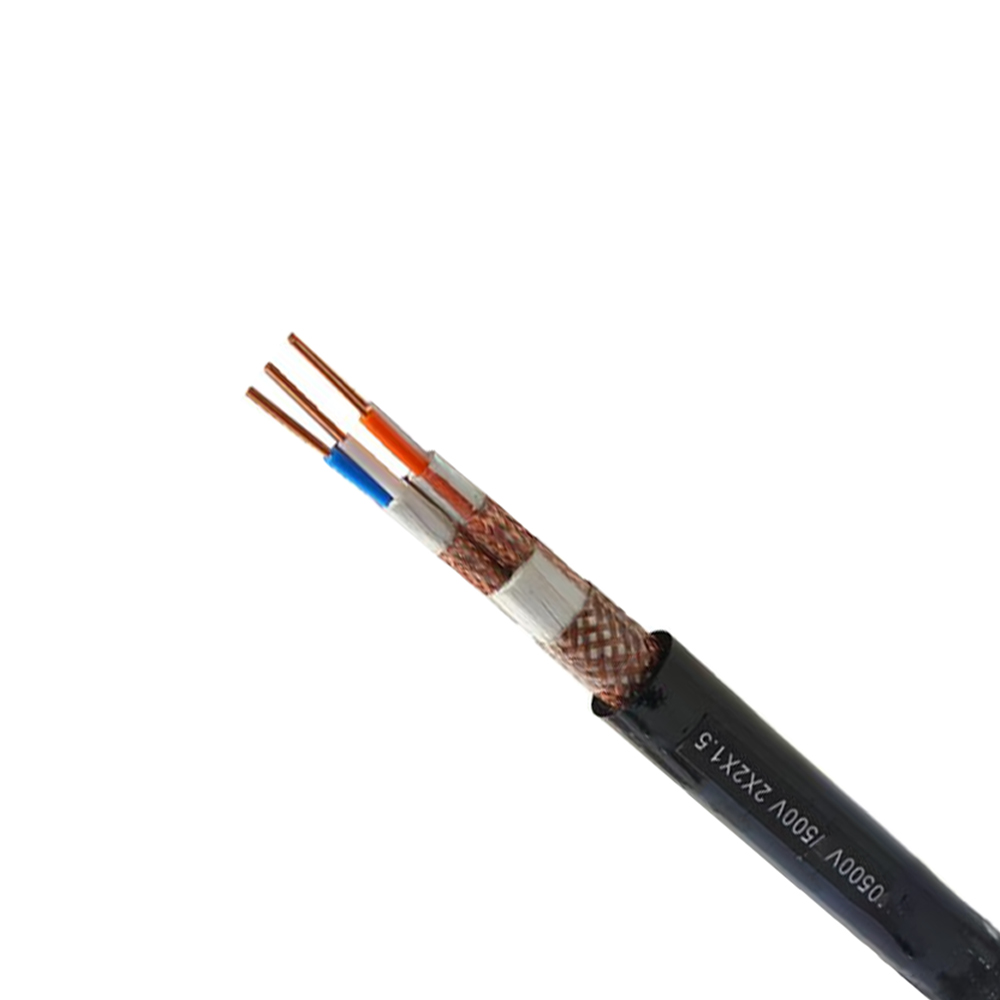

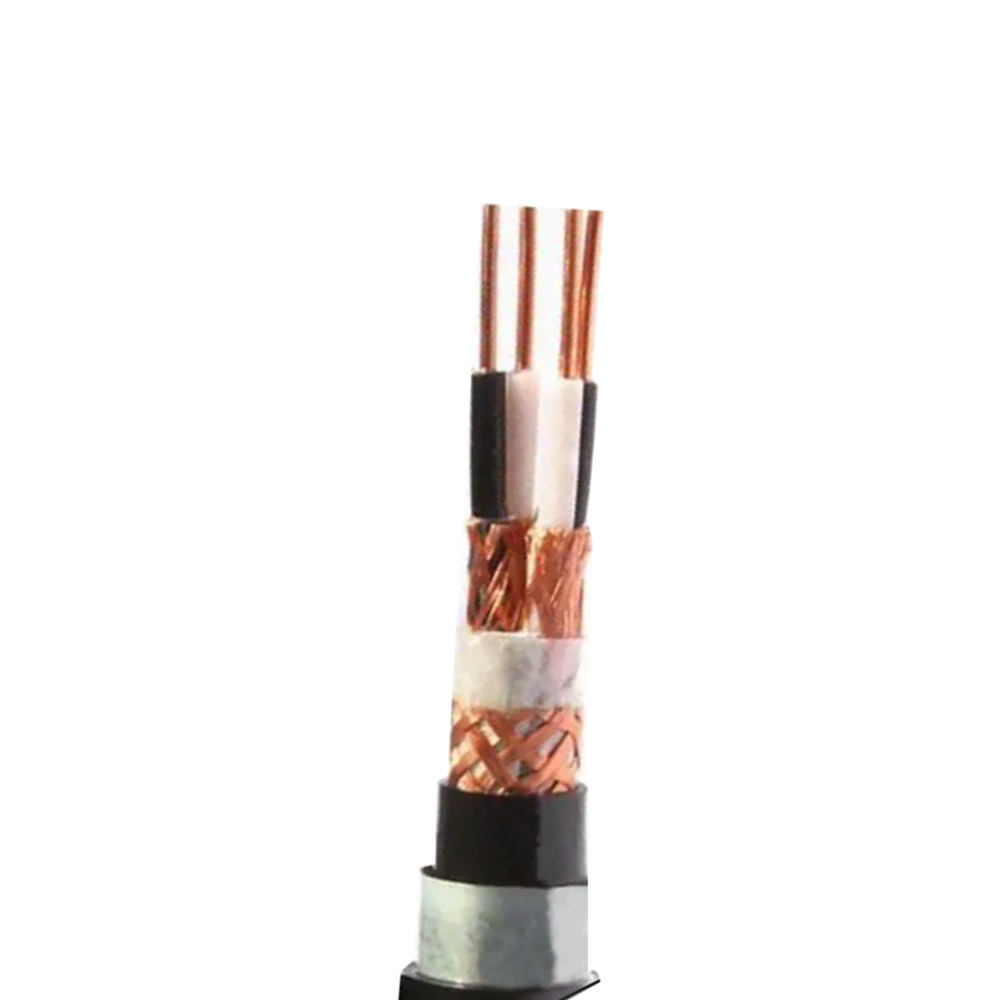

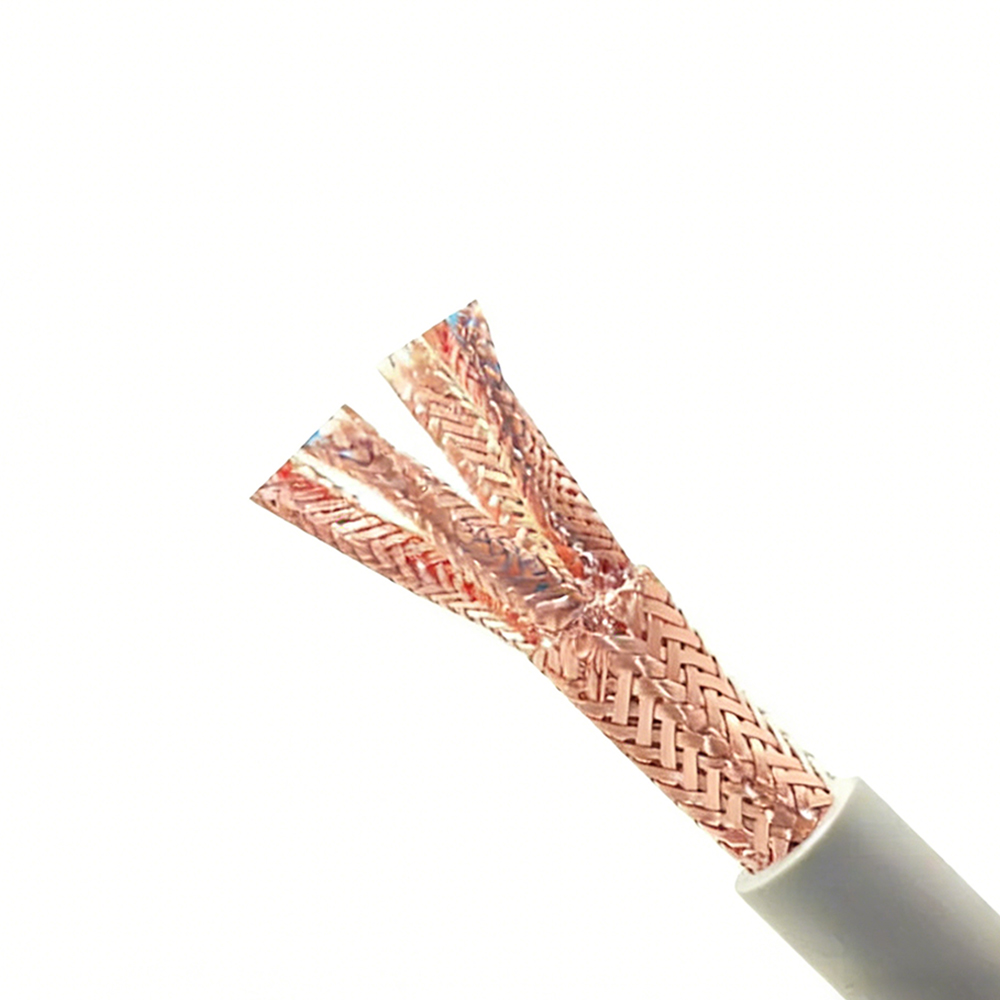

• Suojan rakenne ja peitto: Määritä kalvon tyyppi (aluminoitu polyesteri tai aluminoitu polypropeeni), kalvon päällekkäisyysprosentti ja tyhjennyslangan materiaali kullekin suojaparille sekä punoksen peittoprosentti ja langan halkaisija ulommalle punossuojalle. "Täysin suojattu" ilman näitä yksityiskohtia antaa valmistajille mahdollisuuden käyttää minimaalisia peittorakenteita, jotka sisältävät teknisesti suojamateriaalia, mutta tarjoavat riittämättömän EMI-vaimennusta gigahertsitaajuuksilla.
• Ensimmäisen artikkelin tarkastuksen (FAI) vaatimukset: Määritä, mitkä parametrit on mitattava ensimmäisen tuotantoajon näytteestä, mitä testauslaitteita ja -menetelmiä tulee käyttää ja mikä on läpäisevä tulos. FAI on sopimusmekanismi, joka estää halvemman rakenteen korvaamisen näytteen hyväksymisen jälkeen. Ilman nimenomaisia ​​FAI-vaatimuksia OEM-spesifikaatiossa valmistajalla ei ole sopimusvelvoitetta ylläpitää hyväksytyssä näytteessä käytettyä rakennetta seuraavien tuotantoajojen aikana.

Niiden tietokonekaapeleiden osalta, jotka on tarkoitettu käytettäviksi tuotteissa, joihin sovelletaan säädöstenmukaista sertifiointia – UL, CE, FCC Osa 15 – OEM-eritelmissä on myös selvitettävä, onko itse kaapelilla oltava yksilöllinen sertifiointi vai sertifioidaanko se osaksi lopputuotteen kokoonpanoa. Kaapelitason sertifiointi edellyttää, että tietty rakenne on testattu ja lueteltu sertifiointielimen järjestelmän mukaisesti. lopputuotteen sertifiointi kattaa kaapelin sisäisenä komponenttina ilman riippumattomia kaapelitason merkintöjä. Virhe määritellyn ja sertifiointipolun todellisuudessa vaatiman välillä on yleinen syy projektien viivästyksiin, kun viranomaistarkastelu paljastaa, että "UL-luetteloitu" -kaapeli on itse asiassa UL-tunnustettu vain komponenttina tai siinä on UL-luettelo eri jännitteen/lämpötilan luokitukselle kuin aiottu sovellus vaatii.
