Servo kaapeli

Johdanto
Servokaapelit ovat erikoiskaapeleita, jotka on suunniteltu yhdistämään servokäytöt servomoottoriin. He ovat vastuussa erittäin tarkkojen ohjauskomentojen, palautesignaalien ja käyttötehon lähettämisestä. Niiden ydinominaisuus on voimalinjojen, anturin takaisinkytkentälinjojen ja jarrulinjojen integrointi yhdeksi kaapeliksi, mikä edellyttää erinomaista häiriönestokykyä, suurta joustavuutta, taivutuskestävyyttä ja signaalin lähetyksen tarkkuutta varmistaakseen tarkan sijainnin, nopeuden ja vääntömomentin säädön servojärjestelmissä.

Sovellukset
Käytetään erityisesti korkean dynaamisen suorituskyvyn servo-liikkeenohjausjärjestelmissä.
Tyypillisiä sovellusskenaarioita ovat: teollisuusrobotit, CNC-työstökeskukset, automatisoidut kokoonpanolinjat, painokoneet, pakkauskoneet, puolijohteiden valmistuslaitteet, lääketieteelliset laitteet ja kaikki sovellukset, jotka vaativat erittäin tarkkaa suljetun silmukan ohjausta servomoottoreilla.

Tuotanto
Johdin: Käyttää erittäin hienoja, tarkasti kierrettyjä hapettomia kuparilankoja (tyypillisesti monisäikeisiä tinattuja kuparijohtoja) varmistaakseen erinomaisen joustavuuden ja taivutuskestävyyden.
Eristys: Käyttää korkean suorituskyvyn materiaaleja, kuten erikoistunutta PE:tä tai vaahdotettua PE:tä dielektrisyysvakion alentamiseksi, jolloin saavutetaan alhainen kapasitanssi ja alhainen signaalin vaimennus, mikä on kriittistä korkeataajuisen pulssin lähetyksen kannalta.
Kiertäminen ja suojaus:
Tehoytimet: Tyypillisesti kierretty vähentämään sähkömagneettista säteilyä.

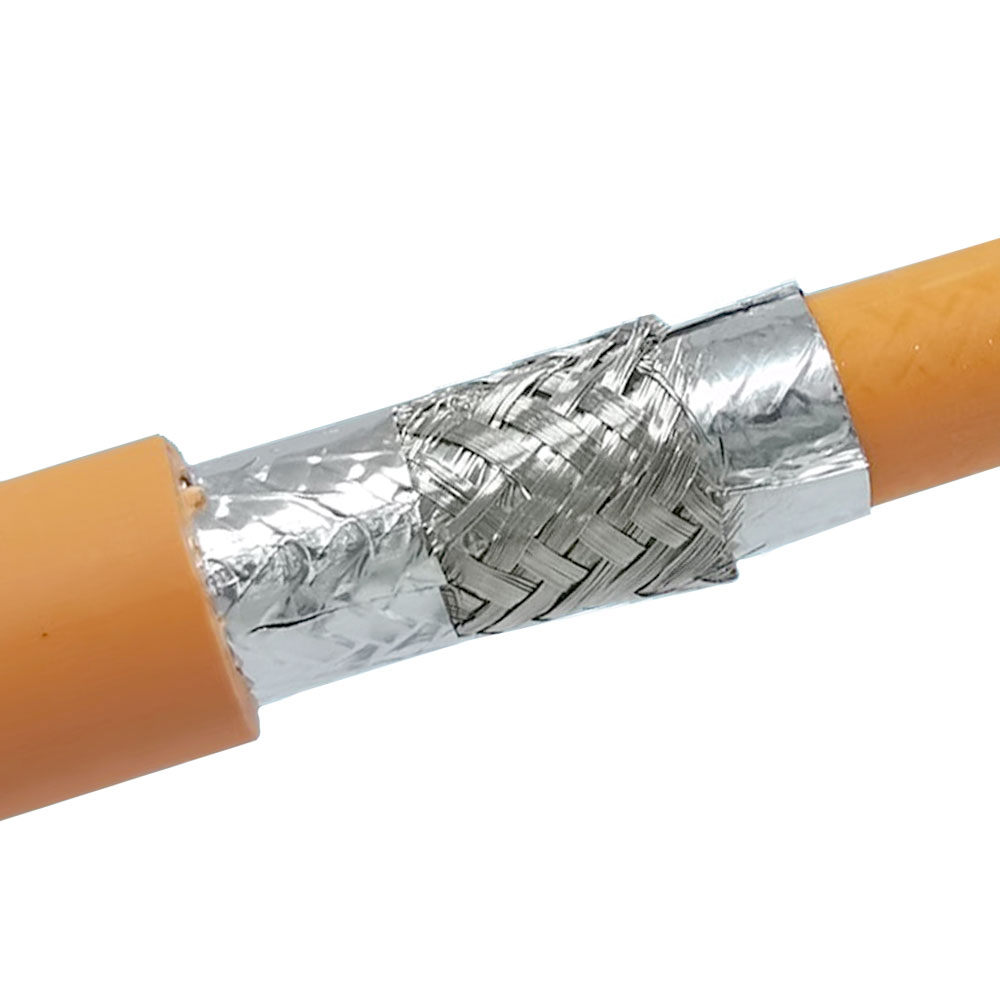

Enkooderin palauteytimet: Heikkojen differentiaalisignaalien suojaamiseksi niiden on läpikäytävä erittäin tarkka, tasainen kierre (esim. kierretyt parit) ja ne on suojattava itsenäisesti (esim. alumiinifoliolla tinattu kuparipunottu komposiittisuojaus).
Kaapelointi: Integroi tehoparit, enkooderiparit, jarruletkut jne. optimoituun vääntöä estävään kierrerakenteeseen, johon on lisätty keskusvetoelementti (esim. Kevlar-kuitu) kestämään mekaanista rasitusta.
Kokonaissuojaus: Suojaa laajasti (≥ 85 %) tinattua kuparipunottua yleissuojausta kaapelin sydämen ympärille kattavan sähkömagneettisen yhteensopivuuden (EMC) suojaamiseksi.
Vaippa: Suulakepuristaa korkean mekaanisen suorituskyvyn ulkovaipan, kuten polyuretaania (PUR) tai erikoistunutta PVC:tä, jolla on korkea kulutuskestävyys, öljynkestävyys, repeämisenkestävyys ja UV-kestävyys, tyypillisesti mustana tai oranssina.
Tärkeimmät prosessinohjaimet: Varmista tiukasti kierrettyjen parien symmetria ja sävelkorkeus; takaa jokaisen suojakerroksen jatkuvuuden ja peittävyyden; suorittaa 100 % testaus eristyksen kestävyyden jännitteen, jatkuvuuden ja ominaisimpedanssin suhteen; pakollinen näytteenotto suurtaajuisen lähetyksen suorituskykytestejä ja toistuvia taivutus-/vääntötestejä varten.

Palvelut
Valintakonsultointi: Tarjoaa tarkat valintasuositukset, jotka perustuvat servojärjestelmän spesifikaatioihin (jännite, virta, anturin tyyppi), sovelluksen dynaamisiin vaatimuksiin (liikenopeus, taivutussäde, matkaetäisyys), ympäristöön (öljy, vesi, kemikaalit) ja siihen, onko tiettyjä EMC-standardeja noudatettava.
Testaus ja sertifiointi: Tarjoaa korkean taajuuden suorituskyvyn (esim. kaistanleveys, ylikuuluminen), EMC- (sähkömagneettinen yhteensopivuus) ja mekaanisen käyttöiän testiraportit, kun tuotteet ovat asiaankuuluvien alan standardien (esim. UL, CE, TÜV) mukaisia.

Edut
Korkea integrointi ja tilansäästö: Integroi teho-, palaute- ja ohjaussignaalit yhdeksi kaapeliksi, mikä yksinkertaistaa johdotusta, vähentää liitäntäkohtia, säästää laitteen sisäistä tilaa ja vähentää asennuksen monimutkaisuutta.
Erinomainen signaalin eheys: Optimoidut eristysmateriaalit ja tarkat kierretyt parieristysrakenteet vaimentavat tehokkaasti sähkömagneettisia häiriöitä ja varmistavat nopean, vääristymättömän ohjauspulssien ja kooderin palautesignaalien siirron, mikä takaa ohjaustarkkuuden.
Poikkeuksellinen dynaaminen kestävyys: Suunniteltu erityisesti jatkuvaan liikkeeseen, tarjoaa erinomaisen taivutuskestävyyden, vääntökestävyyden ja vetolujuuden sekä pitkän käyttöiän nopeissa edestakaisissa liikkeissä, kuten roboteissa ja vetoketjuissa.
Luotettava ja vakaa liitäntä: Yhdistetään tyypillisesti korkealaatuisten, tärinää kestävien erikoisliittimien kanssa, mikä varmistaa vakaat liitännät tärisevässä ympäristössä ja vähentää huonon kosketuksen aiheuttamia vikoja.
Parannettu järjestelmän suorituskyky ja luotettavuus: Varmistamalla synkronisen ja vakaan tehon ja signaalien siirron se vähentää suoraan järjestelmävirheitä, parantaa vastenopeutta, paikannustarkkuutta ja servojärjestelmän yleistä toiminnan vakautta sekä vähentää seisokkien riskiä.
