Paloa hidastavat luokat ja mitä luokitukset käytännössä tarkoittavat

Paloa hidastava ohjauskaapeli s eivät ole yksittäinen tuoteluokka – ne kattavat IEC 60332:n ja sen kiinalaisen vastaavan GB/T 18380:n määrittämän porrastetun luokitusjärjestelmän, ja jokainen taso heijastaa merkittävästi erilaista palontorjuntakykyä. Yleisimmin määritellyt tasot ovat IEC 60332-1 (yhden kaapelin pystyliekkitesti), IEC 60332-3 (niputettu kaapelin pystysuora liekin etenemistesti) ja vaativammat IEC 60332-3-22 - 60332-3-25 -luokat, jotka eroavat testin aikana poltetun kaapelimateriaalin kokonaismäärästä. Näiden erojen ymmärtäminen on tärkeää, koska kaapeli, joka läpäisee yhden kaapelin testin, saattaa silti sallia tulipalon leviämisen, kun se asennetaan tiheään kaapelihyllyyn kymmenien muiden kaapelien rinnalle – juuri teollisuuden valvomoissa, kojeistorakennuksissa ja prosessilaitosten kaapelireiteissä.

IEC 60332-3 -nipputesti simuloi todellista asennustiheyttä polttamalla 3,5 metrin pystysuorat kaapelitikkaat, joilla on määritetty ei-metallinen kokonaistilavuus alustametriä kohti. Luokka A (tiukimmat) sallii ei-metallisen kaapelin tilavuuden jopa 7 litraa metriä kohden, kun taas C-luokka sallii jopa 1,5 litraa metriltä – mitä pienempi sallittu tilavuus, sitä helpompi se on kulkea läpi, koska liekin ylläpitämiseksi on vähemmän palavaa materiaalia. Luokan C kaapelin määrittäminen tiheästi asutulle kaapelihyllylle, jossa todellinen asennustiheys vastaa luokan A olosuhteita, on yleinen ja vaarallinen virhelaskenta. Paloa hidastavia ohjauskaapeleita valittavien insinöörien on laskettava todellinen ei-metallinen tilavuus aiottua kaapelitäyttöä kohti ja sovitettava se sopivaan testiluokkaan, ei vain määritettävä "palamista hidastavaa" yleisenä vaatimuksena.

Liekin leviämisen lisäksi LSZH (Low Smoke Zero Halogen) ja LSHF (Low Smoke Halogen Free) -versiot tuovat käyttöön lisäsuorituskykymittoja, joita tarvitaan yhä enemmän suljetuissa tiloissa. Tavalliset PVC-eristetyt palonestokaapelit vapauttavat palaessaan kloorivetykaasua ja tiheää mustaa savua – HCl syövyttää elektroniikkalaitteita ja myrkyllistä henkilökunnalle, ja voimakas savu estää evakuoinnin. LSZH-koostumukset eliminoivat halogeenipohjaiset palonestoaineet mineraalipohjaisten järjestelmien hyväksi (tyypillisesti alumiinitrihydraatti tai magnesiumhydroksidi), jotka vapauttavat palaessaan vesihöyryä happamien kaasujen sijaan. Zhishang Cable tuottaa sekä PVC-pohjaisia että LSZH-versioita paloa hidastava ohjauskaapeli s, jossa materiaalivalinta sovitetaan kunkin projektin erityisiin ympäristö- ja säädösvaatimuksiin.

Kuinka paloa hidastavat lisäaineet vaikuttavat sähkö- ja mekaanisten kaapelien ominaisuuksiin

Palonsuojan saavuttaminen kaapelin eristys- ja vaippaseoksissa ei ole kemiallisesti neutraalia – palamista estävät lisäaineet ovat vuorovaikutuksessa polymeerimatriisin kanssa tavoilla, jotka vaikuttavat dielektrisiin ominaisuuksiin, joustavuuteen ja pitkäaikaiseen ikääntymiskäyttäytymiseen. Tämä kompromissi on erityisen merkittävä ohjauskaapelisovelluksissa, joissa eristysresistanssi, johtimien välinen kapasitanssi ja signaalin eheys monijohtimissa konfiguraatioissa ovat toiminnallisia vaatimuksia, joista ei voida tinkiä pelkän palotehokkuuden saavuttamiseksi.

Halogenoiduissa (PVC-pohjaisissa) palonestoyhdisteissä antimonitrioksidia käytetään yleisesti palonestoaineena PVC:ssä jo olevan kloorin rinnalla. Vaikka suuri antimonitrioksidikuormitus vaimentaa tehokkaasti syttymistä, se lisää eristyksen permittiivisyyttä ja vähentää tilavuusvastusta, mikä voi lisätä kapasitiivista kytkentää vierekkäisten johtimien välillä moniytimisissä ohjauskaapeleissa. Ohjauspiireissä, jotka kuljettavat matalan tason analogisia signaaleja tai nopeaa sarjaliikennettä, tämä kohonnut kapasitanssi yksikköpituutta kohti lisää signaalin vaimennusta ja rajoittaa käytettävää kaapelin pituutta. Tämän tuloksen välttämiseksi on tarpeen määrittää eristeen seinämän paksuus ja yhdisteen koostumus todellista signaalitaajuutta silmällä pitäen – ei vain liekkiluokkaa.

Mineraalitäyteainejärjestelmiin perustuvat LSZH-yhdisteet tarjoavat erilaisia ​​kompromisseja. Alumiinitrihydraattia (ATH) on ladattava erittäin korkeina pitoisuuksina (tyypillisesti 50–65 % polymeeriyhdisteen painosta), jotta sen endotermisen hajoamisen kautta saavutetaan merkittävä palonesto. Näillä kuormitustasoilla seos muuttuu jäykemmäksi ja hauraammaksi kuin täyttämättömät polymeerit, mikä heikentää joustavuutta ja suorituskykyä kylmässä lämpötilassa. Valmistajat käsittelevät tätä elastomeeripohjaisilla polymeereillä (EVA, EBA tai TPE) ja pintakäsitellyillä täyteainehiukkasilla, jotka parantavat hajoamista ja vähentävät jäykkyyshaittoja. Tuloksena on yhdiste, joka voi saavuttaa sekä IEC 60332-3 liekin että IEC 60811 kylmätaivutusvaatimusten mukaisen - mutta vain jos koostumus on suunniteltu erityisesti tätä vaakaa varten eikä koottu peruskomponenteista. Anhui Zhishang Cable Technology Co., Ltd. vahvistaa yhdisteen suorituskyvyn sekä liekki- että mekaanisilla testauksilla sen sijaan, että luottaisi pelkästään materiaalintoimittajan sertifikaatteihin, mikä varmistaa, että valmis kaapeli täyttää kaikki määritetyt parametrit samanaikaisesti.

Paloa hidastavien ohjauskaapeleiden suojauskokoonpanot ja niiden EMI-suorituskykyvaikutukset

Ohjauskaapelit teollisuusympäristöissä toimivat taajuusmuuttajien, suurvirtakytkinlaitteiden ja virtakaapeleiden rinnalla – jotka kaikki synnyttävät sähkömagneettisia häiriöitä, jotka voivat vahingoittaa matalan tason ohjaussignaaleja, jos suojaus on riittämätön. Liekkiä hidastavissa ohjauskaapeleissa suojauksen tulee olla suunniteltu sähköisen suorituskyvyn lisäksi myös yhteensopivuuden vuoksi sitä ympäröivän paloa hidastavan rakenteen kanssa: suojavaipan tyhjennyslanka, sidenauhat ja kaikki metalliset elementit ovat vuorovaikutuksessa kaapelin yleisen palokäyttäytymisen kanssa, eivätkä ne saa luoda lämpösiltaa tai paikallisia syttymiskohtia, jotka heikentävät kaapelin liekin tehoa.

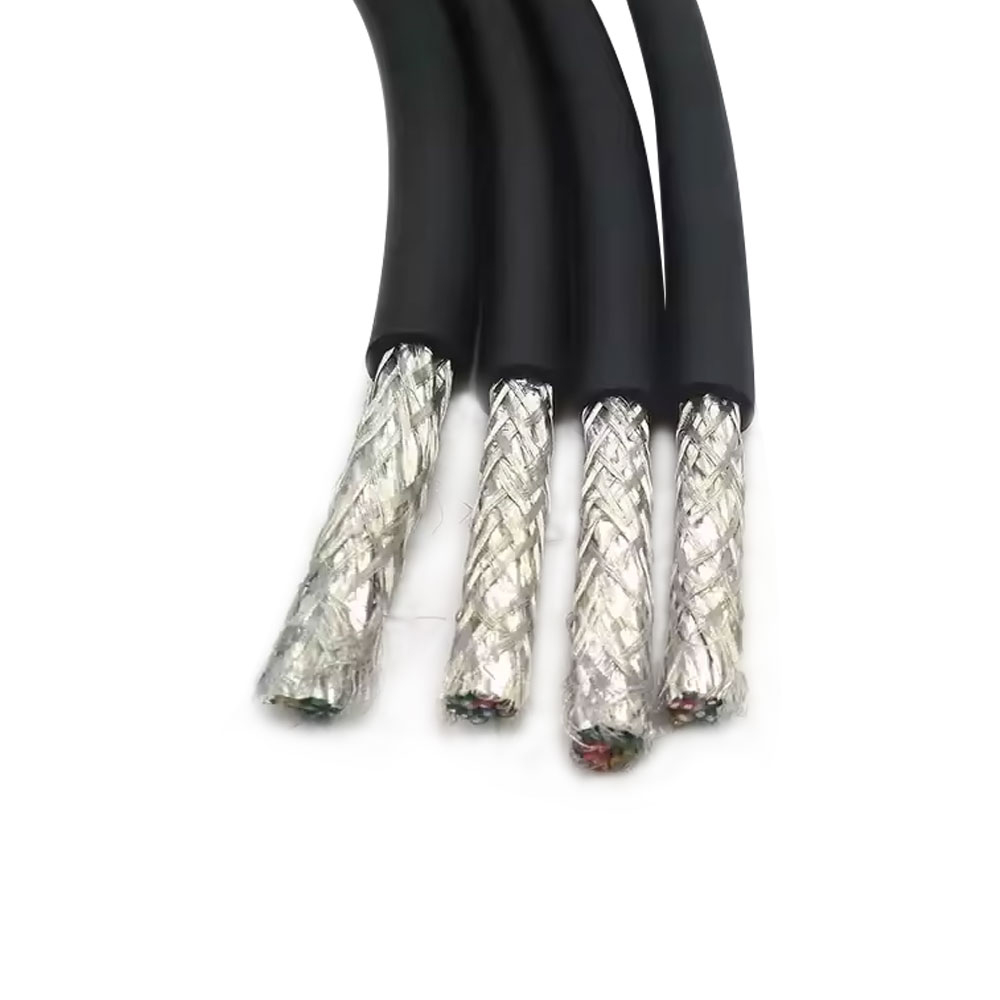

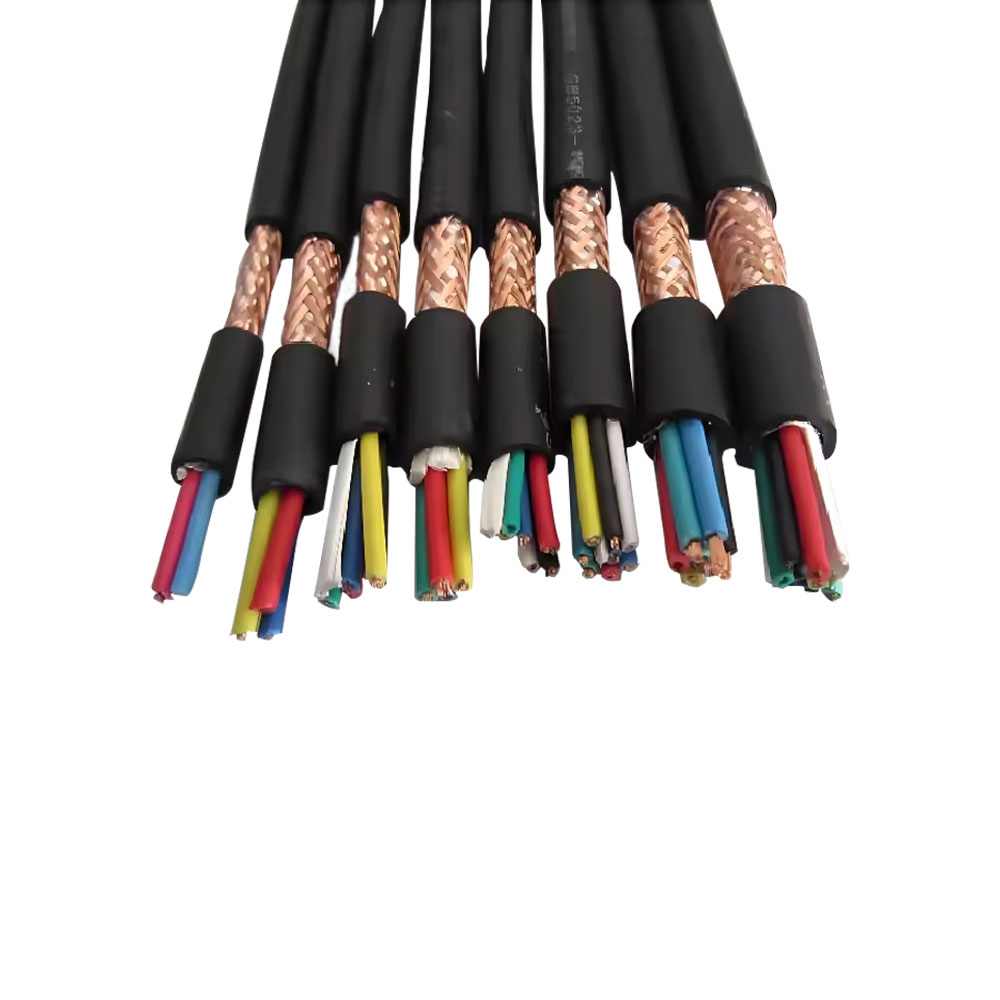

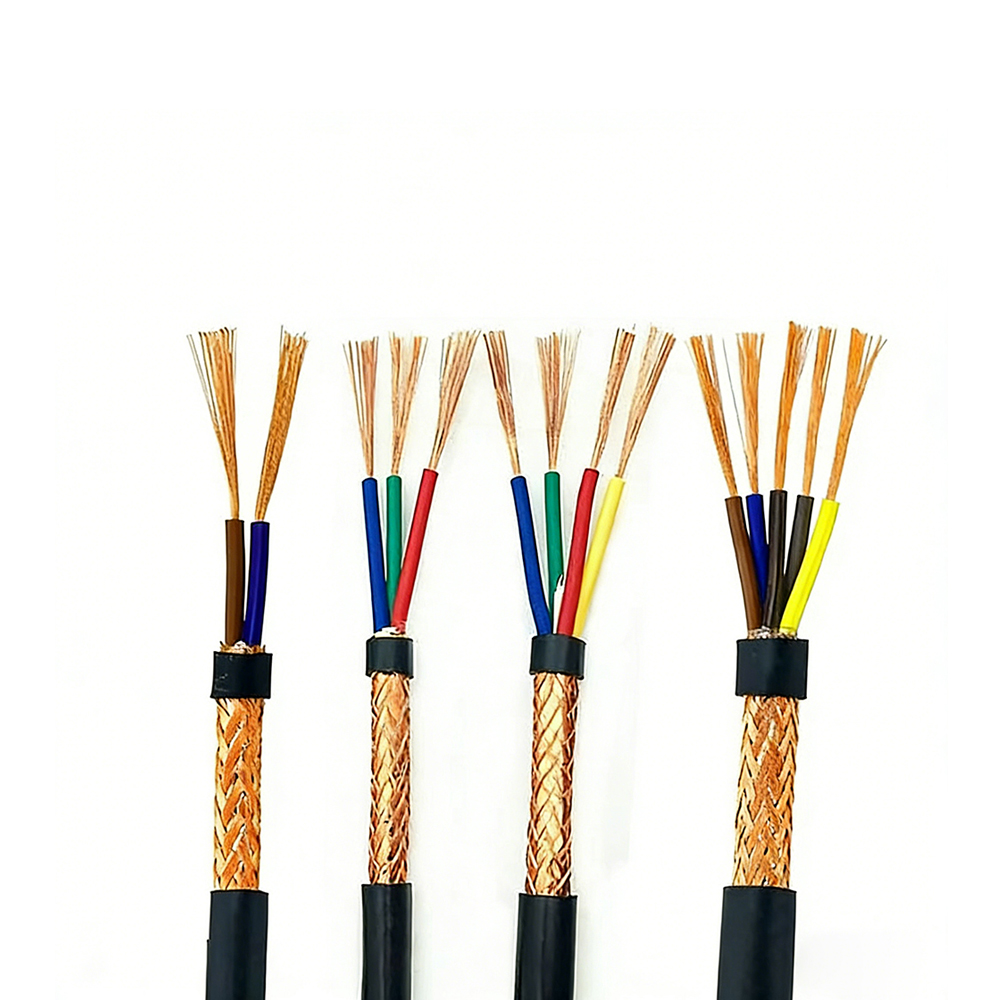

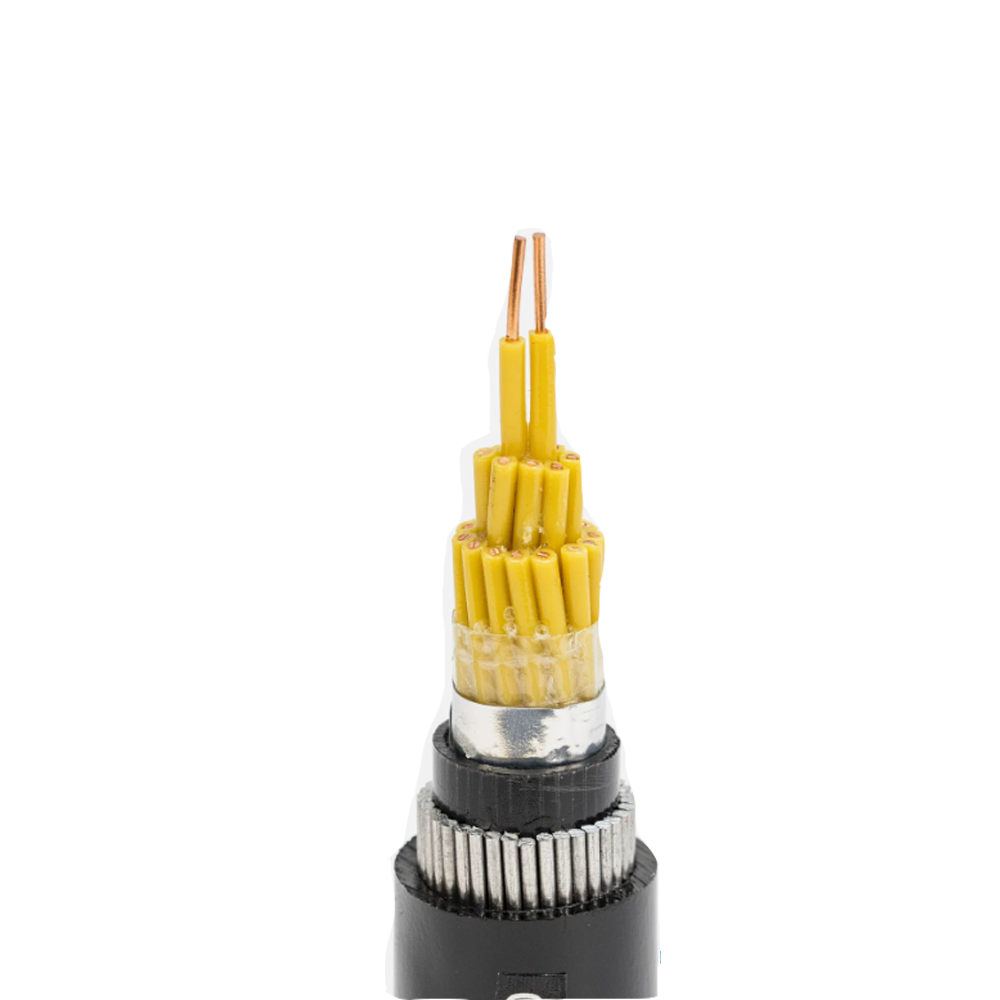

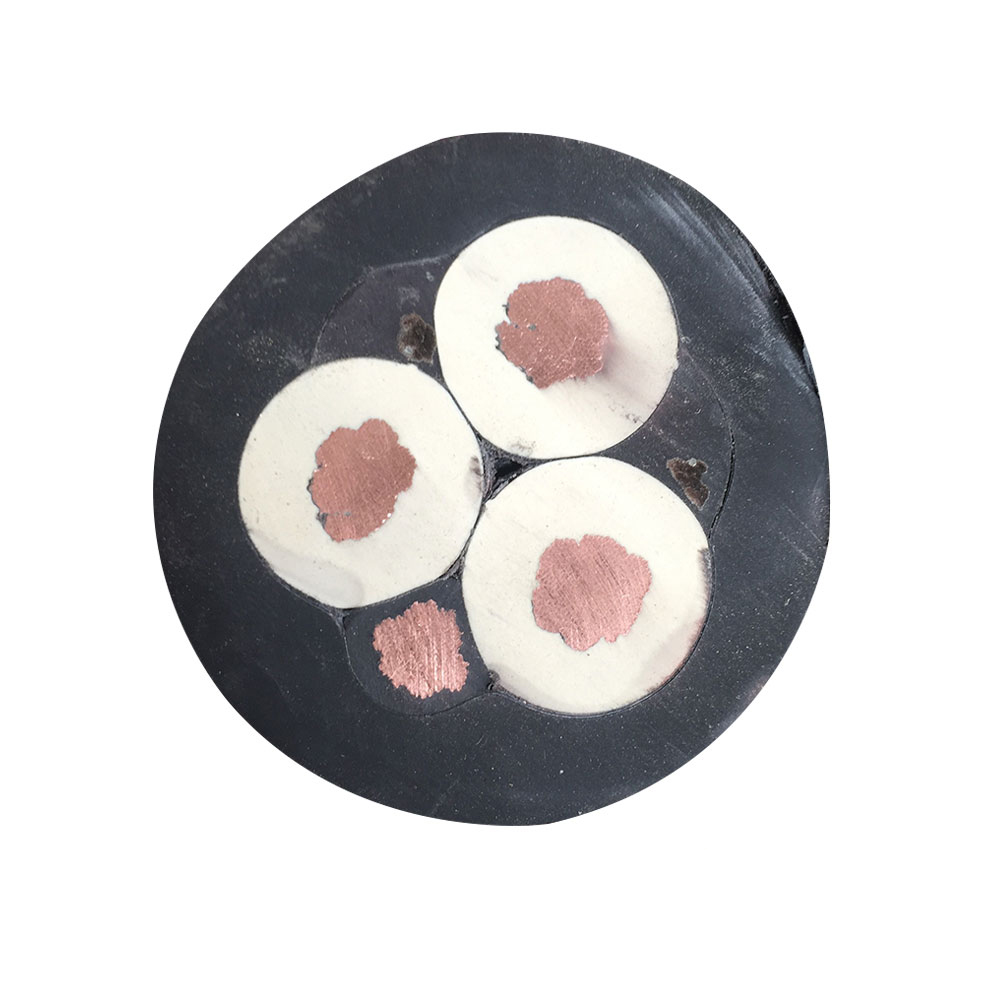

Paloa hidastavien ohjauskaapeleiden kaksi hallitsevaa suojarakennetta ovat alumiini-polyesteri (Al/PET) -kalvosuojat, joissa on tyhjennyslanga, ja yleiset tai yksittäiset tinatut kuparipunossuojat. Kalvosuojat tarjoavat lähes 100 % optisen peiton ja ovat tehokkaita kapasitiivisesti kytkettyjä suurtaajuisia häiriöitä vastaan, mutta niiden mekaaninen jäykkyys tekee niistä herkkiä repeytymiselle suojan limitysliitoksessa toistuvan taivutuksen tai asennuksen aikana. Punottujen suojusten optinen peittoalue on pienempi (tyypillisesti 85–95 %), mutta ne tarjoavat paljon paremman mekaanisen kestävyyden ja alhaisemman suojan vastuksen, mikä parantaa suorituskykyä induktiivisesti kytkettyjä matalataajuisia häiriöitä vastaan. Kaapeleille, jotka on asennettu kiinteisiin reitteihin kytkinhuoneissa tai DCS-kaapeissa, foil-plus-drain -rakenne on yleensä riittävä; kaapelit, jotka on vedetty putken läpi tai jotka ovat alttiina liikkumiselle huollon aikana, ovat suositeltavia punottuja suojuksia.

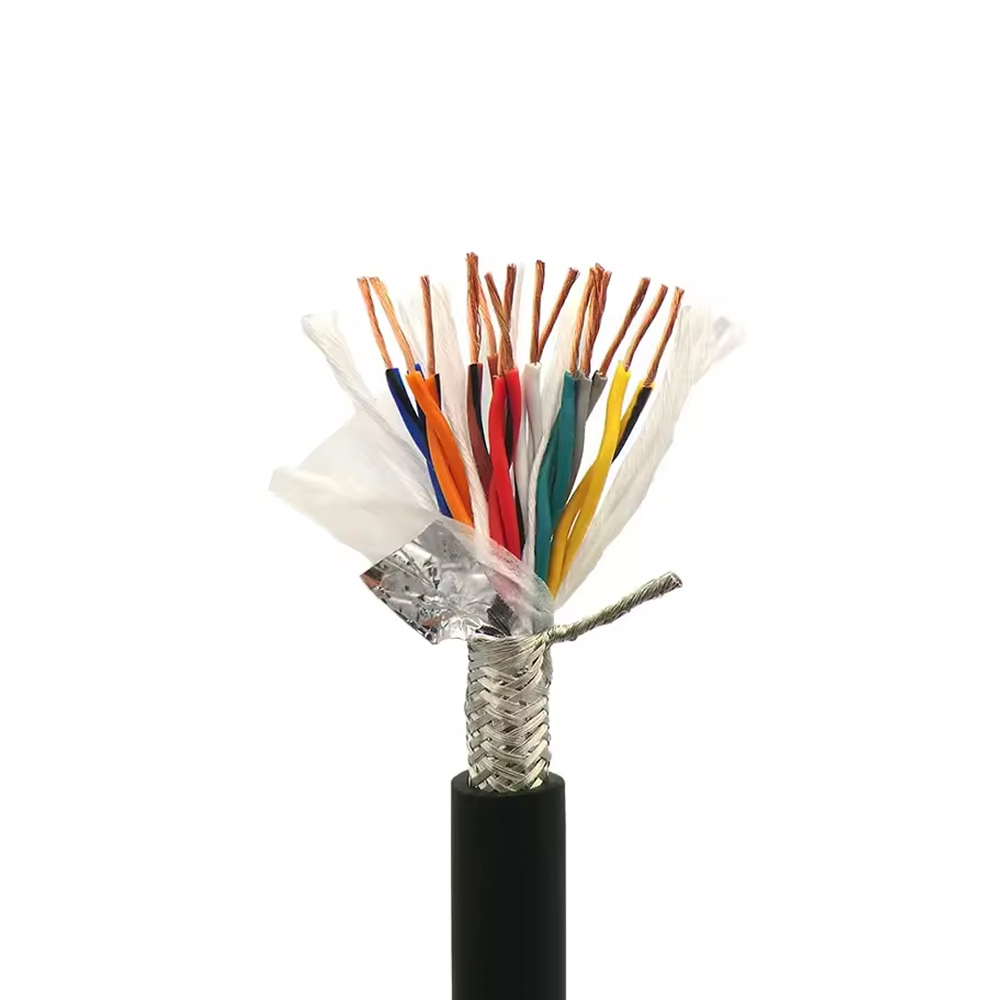

Analogiseen signaalinsiirtoon käytettävät moninapaiset ohjauskaapelit (4–20 mA:n silmukat, termoparipiirit, RTD-liitännät) vaativat usein yksittäisen parisuojauksen kokonaissuojan lisäksi. Yksittäiset parisuojat estävät piirien välisen ylikuulumisen saman kaapelin signaaliparien välillä – merkittävä huolenaihe, kun korkean tason signaalit (kuten 24 V:n digitaalinen I/O) ja matalan tason analogiset signaalit (millivolttilähdöt) jakavat yhteisen kaapelin. Kunkin yksittäisen suojan tyhjennysjohto tulee liittää maahan vain toisesta päästään, jotta estetään suojan virtasilmukat, jotka aiheuttaisivat uudelleen matalataajuisen melun, jonka suojan oli tarkoitus estää. Tämä maadoitusohje on yhtä tärkeä kuin itse suojamateriaali, ja se on määriteltävä selvästi kaapelin asennus- ja pääteasiakirjoissa.

Yleiset suojauskokoonpanot ja tyypilliset sovellukset

• Al/PET-kalvon tyhjennyslanka kokonaisuudessaan: Kustannustehokas korkeataajuinen EMI-suojaus; sopii kiinteisiin DCS/PLC-signaalikaapeleihin; alttiina foliovaurioille, jos sitä taivutetaan toistuvasti.
• Kaiken kaikkiaan tinattu kuparipunos: Parempi mekaaninen kestävyys ja matalataajuisen suojauksen tehokkuus; suositeltava putkiasennuksissa tai ympäristöissä, joissa on merkittäviä 50/60 Hz häiriölähteitä.
• Yksittäisen parin folio yleispunos (kaksoissuoja): Korkein piirien välinen eristys; tarvitaan, kun sekasignaalitasot jakavat kaapelin; käytetään tarkkuusanalogisissa instrumentointisilmukoissa.
• Suojaamaton (vain suojavarusteena): Soveltuu digitaalisille ohjaussignaaleille, joilla on luontainen häiriönkestävyys (esim. 24 V DC kytkentä); ei sovellu analogisille mittauspiireille.

Ydinlaskenta- ja ryhmittelystrategiat monipiiriohjauskaapeleiden asennuksiin

Päätöksellä, käyttääkö useita pienijohtimia kaapeleita vai vähemmän suuria johtimia sisältäviä kaapeleita monipiirisessä ohjausasennuksessa, on seurauksia tulipaloriskille, huoltoon pääsyyn ja pitkän aikavälin joustavuuteen, jotka ylittävät kaapelin alkuperäiset hankintakustannukset. Tiheät yksittäin vaipattujen pienten kaapelien niput lokerossa lisäävät ei-metallista kokonaistilavuutta metriä kohden, mikä lisää tehollista palamiskuormaa, vaikka jokaisella yksittäisellä kaapelilla on palonestoluokitus. Piirien yhdistäminen harvempiin monijohtimiskaapeleihin vähentää lokeron täyttöä ja palamiskuormitusta, mutta luo yhden vikapisteen, jossa yhden kaapelin vaurioituminen voi vaikuttaa useisiin toisiinsa liittyviin piireihin samanaikaisesti.

Prosessiteollisuudessa ja voimantuotantolaitoksissa käytetty käytännöllinen lähestymistapa on ryhmitellä piirit toiminnallisten järjestelmien mukaan maantieteellisen läheisyyden sijaan erillisillä kaapeleilla turvallisuuden kannalta kriittisiä piirejä (hätäpysäytys, palo- ja kaasunilmaisu) ja toiminnanohjauspiirejä (prosessin ohjaussilmukat, moottorikäynnistimet, instrumentointi) varten. Tämä erottelu varmistaa, että yksittäinen kaapelivika ei voi samanaikaisesti poistaa käytöstä sekä prosessinohjaustoimintoa että sen turvavarmuuskopiointia. Se yksinkertaistaa myös vianhakua ja kaapelin vaihtoa, koska yhden toimintaryhmän vika ei edellytä toisen johdotuksen häiritsemistä. Monet asennusstandardit – mukaan lukien IEC 60364 ja laitoskohtaiset tekniset standardit petrokemian ja voiman alalla – edellyttävät nimenomaisesti tällaista piirien erottelua.
