Kuinka jänniteluokka määrittää virtajohdon rakenteen sisältä ulospäin

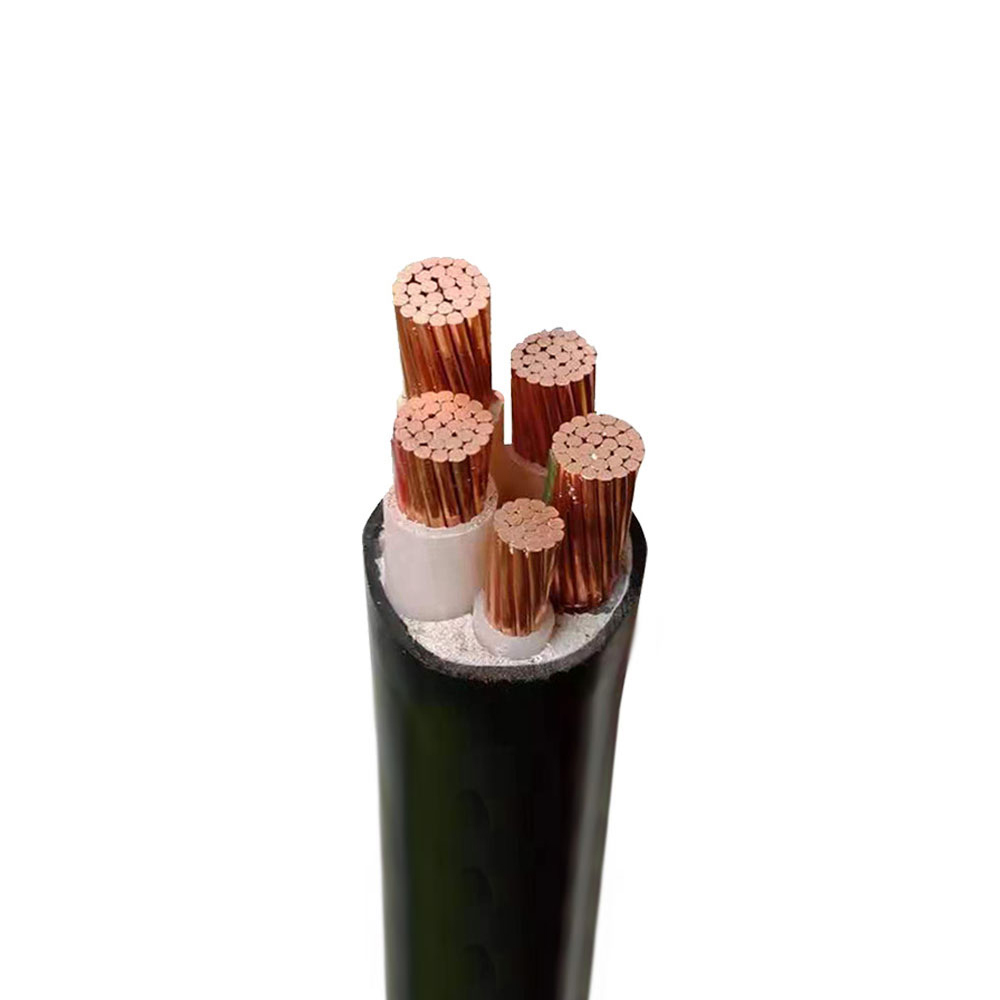

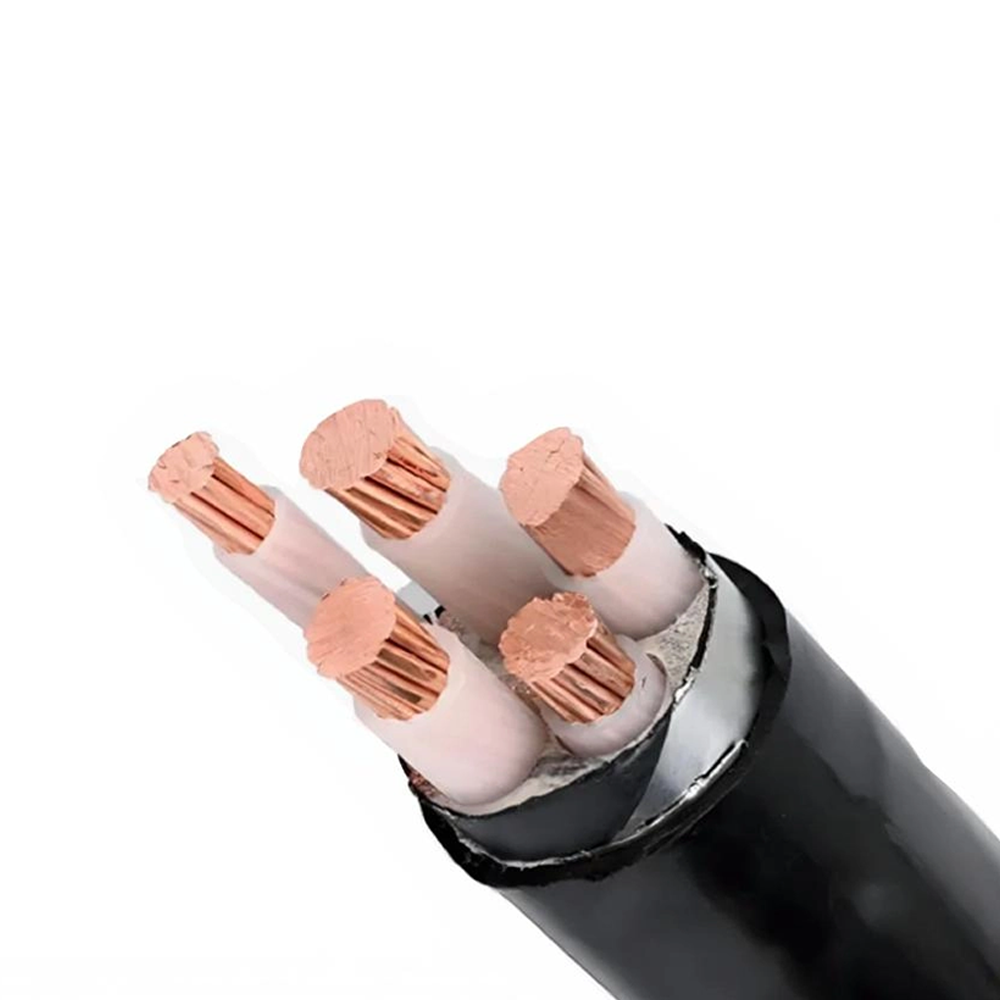

Jännitteen luokitus on merkittävin yksittäinen suunnitteluparametri a virtajohto , ja se ohjaa rakennuspäätöksiä jokaisessa kerroksessa – johdin, eristys, suojaus ja vaippa. Tehokaapelit jaetaan laajasti pienjännitteisiin (LV, enintään 1 kV), keskijännitteisiin (MV, 1 kV - 35 kV) ja korkeajännitteisiin (HV, yli 35 kV). Jokainen jänniteluokan aste lisää rakennusvaatimuksia, jotka menevät paljon pidemmälle kuin pelkkä eristeen seinämän paksuuden lisääminen.

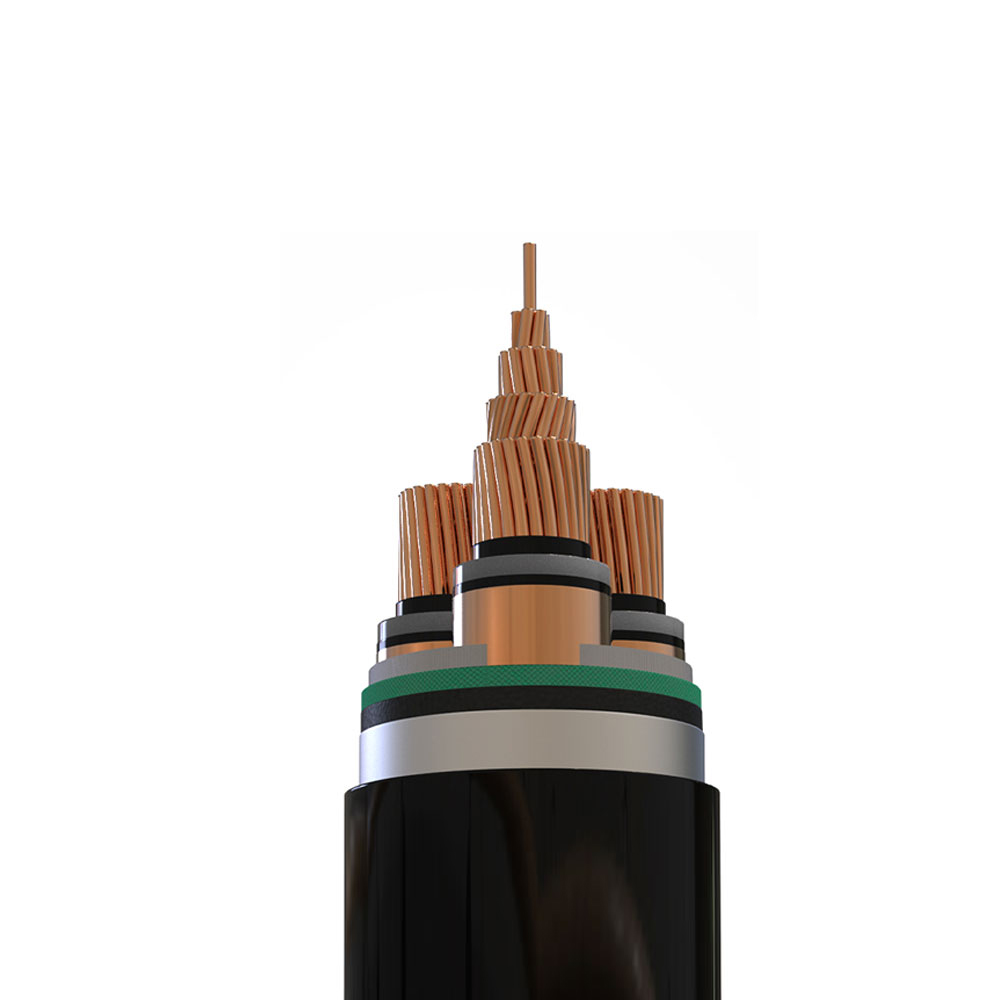

Pienjännitetasolla ensisijainen eristystoiminto on estää kosketus jännitteisten johtimien kanssa ja kestää vähäisiä sähkökenttägradientteja. PVC- ja XLPE-eristysseinät 0,7–1,0 mm riittävät 0,6/1 kV mitoituskaapeleille. Sähkökentän jakautuminen tällä jännitteellä on suhteellisen tasainen, eikä kenttäluokituskerroksia vaadita. Keskijännitekaapelit toimivat kuitenkin sähkökentän voimakkuuksissa, joissa kentän keskittyminen johtimen pinnan epäsäännöllisyyksiin - säikeen reunat, pinnan hapettuminen, mikroskooppiset ulkonemat - voivat käynnistää osittaisen purkauksen, joka kuluttaa eristystä ajan myötä. Tästä syystä MV-kaapelit vaativat johdinsuojan: suoraan johtimen päälle levitettävä kerros puolijohtavaa seosta, joka tasoittaa sähkökenttää muodostamalla eristykseen jatkuvan, tasaisen potentiaalipinnan. Vastaava eristyssuoja eristeen ulkopinnalla suorittaa saman toiminnon eriste-suojarajapinnassa.

MV-kaapeleiden eristyssuojan on oltava sidottu (ei irrotettava) tai puolisidottu (kuorittava) päätemenetelmästä riippuen. Kuorimattomat suojat vaativat leikkaustyökaluja ja huolellista tekniikkaa kaapelin päissä eristeen pinnan naarmuuntumisen välttämiseksi; irrotettavat suojukset mahdollistavat puolijohtavan kerroksen kuorimisen pois puhtaasti, mutta niissä on määritelty rajapinta, jota on hallittava kosteuden pääsyn estämiseksi suojan eristyksen rajalla. Yli 15 kV:n jännitteillä eristyssuojan päällä olevan metallisen suojuksen on kuljettava kaapelin täysi kapasitiivinen latausvirta, mikä tulee merkittäväksi pitkien kaapelien aikana – tekijä, joka määrittää suojan johtimen poikkileikkauksen riippumatta vikavirtavaatimuksesta.

XLPE- ja EPR-eristyksen vertailu keskijännitekaapelisovelluksissa

Keskijännitteelle virtajohto s, valinta ristisilloitetun polyeteenin (XLPE) ja eteeni-propeenikumieristeen (EPR) välillä on yksi tärkeimmistä materiaalipäätöksistä, ja se tehdään usein pelkän hinnan perusteella – mikä johtaa jatkuvasti suorituskyvyn epäsuhtaisiin vaativissa ympäristöissä. Jokaisella materiaalilla on aidosti erilainen suorituskykyprofiili, joka sopii tiettyihin käyttöolosuhteisiin.

Käytännössä merkittävin ero näiden kahden materiaalin välillä on vesipuun kestävyys. Vesipuut ovat dendriittisiä hajoamiskanavia, jotka etenevät polyeteenipohjaisen eristeen läpi kosteuden ja vaihtovirtasähkökentän jännityksen läsnä ollessa. Standardi XLPE on altis vesipuiden muodostumiselle 10–20 vuoden käyttöjaksojen aikana märkä- tai suoraan haudatuissa asennuksissa. Puuta hidastavat XLPE (TR-XLPE) -yhdisteet, joissa on lisäaineita, jotka estävät puiden syttymistä, ovat saatavilla ja niitä käytetään laajalti sähkönjakelukaapeleissa, mutta ne lisäävät kustannuksia ja vaativat valmistajan hankkimaan ja hyväksymään tiettyjä yhdistevalmisteita. EPR on kumiseos, jolla on olennaisesti erilaiset molekyylirakenteet ja kosteudenläpäisevyysominaisuudet, ja se kestää luonnostaan ​​veden puustosta ilman lisälisäaineita. EPR:n kosteudenkestävyys tekee siitä teknisesti oikean valinnan kustannuksista riippumatta kaapeleille, jotka on asennettu suoraan hautaamiseen, tulviviin putkiin tai vedenalaisiin sovelluksiin.

XLPE:n alempi dielektrisyysvakio antaa sille edun siirtotehokkuudessa pitkiä kaapeleita käytettäessä keski- ja korkealla jännitteellä, koska kapasitiivinen latausvirta - joka kulkee myös silloin, kun kuormaa ei ole kytketty - on verrannollinen dielektrisyysvakioon. Kaapelijärjestelmissä, joissa latausvirta edustaa merkittävää osaa kaapelin lämpökapasiteetista (tyypillisesti yli 10–15 km:n pituiset kaapelit 33 kV:n jännitteellä), XLPE:n alempi εr muuttuu suoraan käyttökelpoiseksi kantokyvyksi.

Panssarivalinta virtakaapeleille: teräslanka, teräsnauha ja alumiinilanka verrattuna

Mekaanista suojausta panssaroinnin avulla tarvitaan aina, kun virtakaapelin on kestettävä asennusrasitukset – vetojännitys, puristus täytöstä, kaivukoneiston aiheuttama isku tai tukirakenteiden päällä pitkien jännevälien ylittävien kaapeleiden aiheuttama paine. Panssarityypin valinta ei vaikuta vain mekaaniseen suorituskykyyn, vaan myös kaapelin vaihtovirtasähköiseen käyttäytymiseen, painoon ja korroosionkestävyyteen tavoilla, jotka usein jätetään huomiotta määrittelyvaiheessa.

Teräslankapanssari (SWA)

Teräslankapanssari koostuu yksittäisistä galvanoiduista tai ruostumattomista teräslangoista, jotka on levitetty kierteisesti ulkovaipan alla olevan aluskerroksen päälle. SWA tarjoaa suurimman vetolujuuden kaikista panssarityypeistä, joten se on oikea valinta kaapeleille, joihin kohdistuu merkittäviä aksiaalisia vetovoimia asennuksen aikana – kuten kaapeleille, jotka on vedetty putken läpi pitkiä matkoja, tai merenalaisille kaapeleille, joihin kohdistuu asennusjännitystä. Lankojen lukumäärä ja halkaisija valitaan tavoitekatkaisukuormituksen saavuttamiseksi; suurille voimakaapeleille voidaan saavuttaa 50–200 kN:n SWA-murtokuormitus. Teräslankapanssari yksiytimisissä vaihtovirtakaapeleissa luo kuitenkin merkittävän magneettihäviömekanismin: panssari muodostaa suljetun magneettipiirin virtaa kuljettavan johtimen ympärille, ja panssarin johtojen indusoidut virrat tuottavat lämpöä. Yksijohtimissa kaapeleissa SWA-häviöt voivat olla 30–50 % johdinhäviöistä, mikä heikentää merkittävästi tehollista ampaiteettia. Tästä syystä yksijohtimissa vaihtovirtakaapeleissa, joiden johdin poikkileikkaus on yli noin 70 mm², tulisi käyttää alumiinilankapanssaria (AWA) teräksen sijaan.

Teräsnauhapanssari (STA)

Teräsnauhapanssari käyttää kahta päällekkäistä teräsnauhaa, jotka on levitetty vastakkaisiin suuntiin radiaalisen puristusvastuksen ja puristusvoimien suojaamiseksi. STA on kevyempi kuin SWA ja taloudellisempi, mutta tarjoaa minimaalisen vetolujuuden – sitä ei ole suunniteltu vetoasennukseen ja se puretaan aksiaalisen kuormituksen vaikutuksesta. STA soveltuu suoraan maahan upotetuille kaapeleille, joissa mekaaninen suojaus satunnaisia ​​iskuja ja jyrsijöiden hyökkäyksiä vastaan ​​on ensisijainen huolenaihe, mutta joissa merkittävää vetojännitystä ei ole odotettavissa. Teippi-teipillä -rakenne tarjoaa myös vähemmän tasaisen peiton kuin lankapanssari, jättäen teippikerrosten väliin kierteisiä rakoja, joihin kohdistettu iskuvoima voi tunkeutua.

Alumiinilankapanssari (AWA)

Alumiinilankapanssari vastaa mekaanisesti SWA:ta vetolujuudeltaan (hieman suurempi lankahalkaisija kompensoi alumiinin alhaisempaa vetolujuutta), mutta eliminoi magneettihäviön ongelman yksijohtimissa vaihtovirtakaapeleissa. Koska alumiini on ei-magneettinen, AWA ei muodosta magneettista piiriä johtimen ympärille eikä aiheuta merkittäviä indusoituneita virtahäviöitä. AWA on myös huomattavasti kevyempi kuin SWA – alumiinin tiheys on noin kolmannes teräksen tiheydestä – mikä vähentää asennuksen painoa ja kaapelin vetovoimaa suurissa asennuksissa. Kompromissi on korroosionkestävyys kemiallisesti aggressiivisessa maaperässä: alumiinipanssari vaatii vankkaa alustaa ja suojavaippaa happamassa maaperässä tai alueilla, joilla on sähkökemiallista aktiivisuutta, missä galvaaninen korroosio alumiinipanssarin ja mahdollisten kosketuksissa olevien teräsrakenteiden välillä voi nopeuttaa panssarin hajoamista.

Oikosulkuvirran luokitus: mitä se tarkoittaa ja miten se lasketaan virtakaapeleille

Jokaisella virtajohdolla on kaksi erillistä virtalukemaa, jotka molempien on täytyttävä kaikissa asennuksissa: jatkuvan virran nimellisarvo (ampasiteetti) normaalia toimintaa varten ja oikosulkuvirta vikatilanteita varten. Oikosulkuluokitus puuttuu usein yksinkertaistetuista kaapelinvalintaprosesseista, mutta kaapeli, joka ei kestä tulevaa vikavirtaa asennuspaikassaan, voi palaa läpi ja aiheuttaa tulipalon, laitevaurioita ja henkilövaaran ensimmäisen vikatapahtuman aikana.

Oikosulkuvirta on laskettu adiabaattisen lämmitysoletuksen perusteella: lyhyen vian keston aikana (tyypillisesti 0,1-3 sekuntia ennen kuin suojalaitteet poistavat vian) olennaisesti kaikki vikaenergia lämmittää johtimen, koska aika ei riitä mielekkään lämmön siirtämiseen eristeeseen tai ympäröivään väliaineeseen. Adiabaattinen lämpötilan nousuyhtälö yhdistää sallitun oikosulkuvirran (I), johtimen poikkileikkauksen (S), vian keston (t) ja johtimen materiaalivakiot:

Vian aikana sallittua huippujohtimen lämpötilaa rajoittaa eristysmateriaali: XLPE ja EPR sallivat oikosulkujohtimen maksimilämpötilan 250°C (aloituslämpötilasta jatkuvassa maksimikäytössä 90°C), kun taas PVC-eristetyt kaapelit on rajoitettu 160°C tai 140°C johtimen poikkileikkauksesta riippuen. Nämä rajat ovat olemassa, koska niiden ylittäminen aiheuttaa peruuttamattomia eristysvaurioita – sulamista, hiiltymistä tai mekaanisen eheyden menetystä – vaikka johdin itse säilyy. Standardit IEC 60364-5-54 ja IEC 60949 tarjoavat erityiset vakiot kupari- ja alumiinijohtimille eri eristysjärjestelmillä.

Oikosulkuluokituksen kriittinen ja yleisesti huomiotta jätetty näkökohta on se, että se on tarkistettava kaapelin asennuspisteen, ei syöttöpisteen, mahdollisen enimmäisvikavirran suhteen. Mahdollinen vikavirta pienenee etäisyyden mukaan lähteestä johtuen välissä olevien kaapeleiden ja muuntajien impedanssista. Kaapeli 200 metrin päässä muuntajasta näkee pienemmän vikavirran kuin kaapeli muuntajan liittimissä, mikä mahdollistaa pienemmän poikkileikkauksen täyttämään oikosulkuvaatimuksen syrjäisemmässä paikassa. Tämän laskelman suorittaminen jokaisessa kaapelisegmentissä yhden konservatiivisen arvon käyttämisen sijaan koko järjestelmässä voi merkittävästi vähentää johtimen poikkileikkausvaatimuksia ja kokonaisasennuskustannuksia.

Halogeenittomat palosuojatut virtakaapelit: missä niitä tarvitaan ja mitä standardit todellisuudessa testaavat

Halogeenittomien paloa hidastavien (HFFR) tai vähäsavuisten halogeenivapaiden (LSHF/LS0H) kaapelien määrittelyistä on tullut yhä yleisempiä rakennus- ja infrastruktuuriprojekteissa, mutta määrittelyä sovelletaan usein ymmärtämättä täysin, mitä määrityksen taustalla olevat testit mittaavat – ja mitä ne eivät mittaa.

Vakio PVC-eristeiset kaapelit vapauttavat palaessaan kloorivetyä (HCl), kun PVC-yhdisteessä oleva kloori reagoi palamistuotteiden kanssa. HCl on syövyttävää ja vahingoittaa elektronisia laitteita jopa ihmisille myrkyllisiä pitoisuuksina. Suljetuissa tiloissa – tunneleissa, laivoissa, datakeskuksissa, maanalaisissa kuljetusjärjestelmissä – palavista kaapeleista vapautuva HCl voi tuhota elektronisia järjestelmiä koko tilassa ja tehdä ympäristöstä syövyttävän kuukausia tulipalon jälkeen. HFFR-yhdisteet korvaavat PVC:n polyolefiinipohjaisilla materiaaleilla, jotka sisältävät paloa hidastavia metallihydroksiditäyteaineita (yleensä alumiinitrihydraattia tai magnesiumhydroksidia), jotka vapauttavat kuumennettaessa vesihöyryä ja jäähdyttävät palamisvyöhykettä tuottamatta happamia kaasuja.

HFFR-kaapelin suorituskykyä sääteleviä keskeisiä standardeja ovat:

• IEC 60332-1 (yhden kaapelin liekin leviäminen): Testaa, sammuuko yksittäinen kaapeli itsestään, kun määritettyä liekkiä käytetään 60 sekunnin ajan. Tämä on vähimmäiskynnys, jonka käytännöllisesti katsoen kaikki kaapelit, joissa on mikä tahansa palonestoaine, voivat kulkea. Tämän testin läpäiseminen ei tarkoita suorituskykyä todellisessa asennuksessa ryhmitetyillä kaapeleilla.
• IEC 60332-3 (Ryhmitetty kaapeliliekin leviäminen — luokat A, B, C, D): Testaa tikkaiden alustalle asennettua kaapelinippua määritellyn liekin alla 20 minuutin ajan. Kategoria A edustaa suurinta asennettua kaapelitilavuutta (7 litraa/metri) ja on vaativin. Luokan A läpäiseminen IEC 60332-3 on merkityksellinen indikaattori liekin leviämisestä todellisissa kaapelihyllyasennuksissa.
• IEC 60754-1 ja -2 (halogeenipitoisuus): Testaa palamiskaasujen happokaasupäästöjä ja pH:ta. IEC 60754-2 -standardin mukaisen kaapelin pH on yli 4,3 ja johtavuus alle 10 μS/mm palamistestissä, mikä vahvistaa alhaisen halogeenipitoisuuden. Tämä on testi, joka erottaa HFFR:n tavallisista paloa hidastavista PVC-kaapeleista.
• IEC 61034 (savun tiheys): Mittaa valon läpäisyä palavasta kaapelinäytteestä 3m × 3m × 3m testikammiossa. Vähintään 60 %:n läpäisykyky on vähäsavuisen merkinnän kynnys, joka liittyy evakuoinnin näkyvyyteen rakennuspaloissa.

Tärkeä vivahde on, että "paloa hidastava" ja "halogeeniton" ovat itsenäisiä ominaisuuksia, jotka voidaan yhdistää tiettyyn kaapeliin tai ei. Kaapeli voi olla halogeeniton olematta erityisen paloa hidastavaa (puhdas polyolefiini ilman paloa hidastavia täyteaineita) tai palonestoaine ilman, että se on halogeeniton (standardi FR-PVC). LSHF:n tai HFFR:n määrittäminen edellyttää molempia ominaisuuksia samanaikaisesti, ja hankintaasiakirjassa tulee viitata erityisiin IEC-testistandardeihin, jotka on läpäistävä pelkän merkintöjen sijaan, koska näitä termejä ei ole määritelty yhtenäisesti kaikilla markkinoilla.

Mukautettu virtakaapelin suunnittelu: Sovellusvaatimusten muuntaminen rakennuserittelyiksi

Räätälöity tehokaapelin hankinta alkaa vaatimusten määrittelyllä, joka menee paljon pidemmälle kuin nimellisjännitteen ja johtimen poikkileikkauksen määrittely. Oikein määritetty mukautettu virtakaapeli kattaa kuusi toisistaan riippuvaa parametriryhmää, joista jokainen rajoittaa valmistajan käytettävissä olevaa suunnittelutilaa:

• Sähköiset parametrit: Järjestelmän jännite (U0/U), suurin jatkuva virta aiotussa asennustilassa (ei vapaailmavirta), mahdollinen oikosulkuvirta ja vianpoistoaika sekä mahdolliset virranlaadun rajoitukset, kuten nollan mitoitukseen vaikuttava harmoninen sisältö.
• Mekaaniset asennusolosuhteet: Asennusmenetelmä (suora hautaaminen, putki, kaapelihylly, antenni, sukellusvene), vetojännitys asennuksen aikana, pienin taivutussäde, liikkuuko kaapeli jatkuvasti asennuksen jälkeen ja mahdolliset painon tai halkaisijan rajoitukset, jotka johtuvat putken täyttösuhteista tai kaapelihyllyn kuormitusrajoituksista.
• Ympäristöaltistuminen: Ympäristön lämpötila-alue, kosteus ja vesialtistus, UV-altistuksen kesto ja intensiteetti, kemiallinen kosketus (luettelo tietyt aineet), maaperän resistiivisyys maahan upotetuissa kaapeleissa (joka vaikuttaa sekä tiiviys- että korroosiosuojavaatimuksiin) ja se, tarvitaanko jyrsijöiden torjuntaa.
• Palonkestovaatimukset: Edellyttääkö asennus liekin leviämisen rajoitusta (IEC 60332 -luokka), piirin eheyttä tulipalossa (IEC 60331 – kaapeleille, joiden on jatkettava toimintaa tulipalon aikana, kuten hätäsyötöt), happaman kaasun rajoitusta (IEC 60754) tai savutiheyden rajoitusta (IEC 61034).
• Sääntely- ja sertifiointivaatimukset: Mitkä kansalliset tai alueelliset standardit kaapelin on täytettävä (IEC, BS, UL, CSA, GB/T) ja vaaditaanko kolmannen osapuolen sertifiointia tunnustetulta testilaitokselta tietylle tilatulle rakenteelle samanlaisen vertailukaapelin sijaan.
• Odotettu käyttöikä: Suunniteltu 20, 30 tai 40 vuoden käyttöikä vaikuttaa eristemateriaalien valintaan (XLPE lämpövanhenemisnopeus vs. EPR) ja nopeutetun ikääntymistestin tasoon, joka vaaditaan suunnittelun validoimiseksi. Infrastruktuurisovelluksiin käytettävien kaapelien käyttöikä on usein 40 vuotta, mikä edellyttää pitkäaikaista lämpöstabiilisuutta osoittavaa eristemateriaalin sukutaulutietoja.

Kun kaikki kuusi parametriryhmää on määritelty, valmistaja voi kehittää rakenteen, joka täyttää jokaisen rajoituksen ilman, että mitään yksittäistä elementtiä liioitetaan. Yhdellä alueella ylimäärittely ja alimäärittely toisella on yleinen virhe räätälöidyissä kaapelihankinnoissa: ostaja, joka määrittelee panssaroinnin maksimaalisen vetolujuuden saavuttamiseksi, mutta jättää kemiallisen altistuksen ympäristön huomioimatta, voi saada teräspanssaroidun kaapelin, joka syöpyy kolmen vuoden kuluessa happamassa teollisuusmaassa huolimatta siitä, että se täyttää kaikki ilmoitetut vaatimukset.

Näytön liitosmenetelmät keskijännitekaapeleissa ja niiden vaikutus hävikkiin ja turvallisuuteen

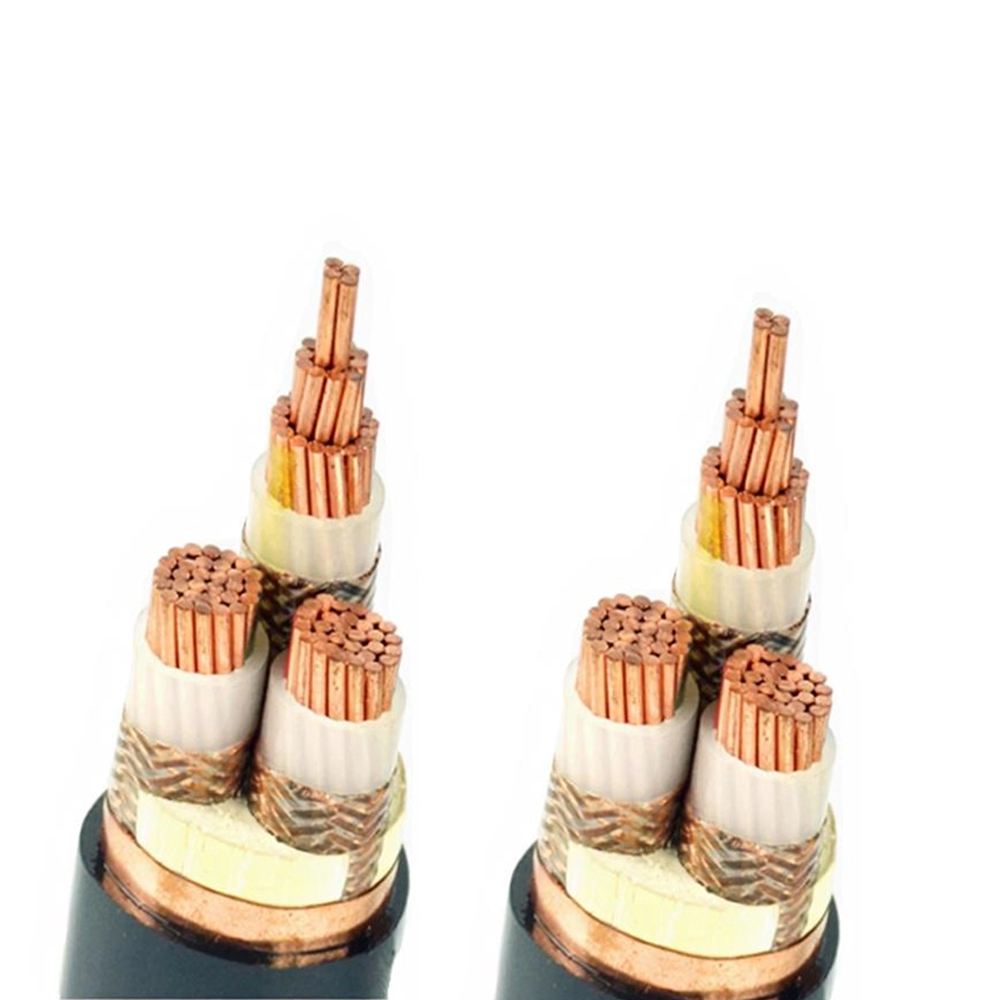

Keskijännitteisen virtakaapelin metallisuojus tai vaippa palvelee kahta tarkoitusta: se tarjoaa paluutien kapasitiiviselle latausvirralle ja vikavirralle ja rajoittaa kaapelin ulkopuolella olevan sähkökentän lähelle nollaa suojaten henkilökuntaa ja viereisiä laitteita. Suojan liittämisellä kaapelien päätekohtiin ja liitoksiin – suojan liitosmenetelmällä – on suuri ja usein aliarvioitu vaikutus kaapelijärjestelmän lämmöntuotantoon, kapasiteettiin ja henkilöturvallisuuteen.

Yksipisteliitetyssä järjestelmässä kaapelin suoja on kytketty maahan vain toisesta päästään, jolloin toinen pää jää kellumaan (tai kytketty maahan ylijännitesuojalaitteen kautta). Tämä estää kiertävien virtojen kulkemisen suojuksen läpi – se on ensisijainen suojahäviöiden lähde kiinteästi sidottuissa järjestelmissä – ja voi lisätä kaapelin kapasiteettia 10–30 % kiinteään sidokseen verrattuna, koska suojuksen I²R-häviöt eliminoidaan. Kompromissi on, että jännite kasvaa suojusta pitkin maadoitetusta päästä maadoittamattomaan päähän normaalilla kuormituksella. Tämä "indusoitu vaippajännite" kasvaa kaapelin pituuden, kuormitusvirran ja vaiheiden välisen etäisyyden mukaan, ja se on laskettava sen varmistamiseksi, että se pysyy turvallisissa rajoissa henkilöstölle, joka saattaa koskettaa maadoittamatonta suojapäätä jännitteisen toiminnan aikana. Pitkissä kaapelijärjestelmissä avoimen pään indusoitunut jännite voi nousta satoihin voltteihin täydellä kuormituksella, mikä vaatii huolellista hallintaa näytön pään saavutettavuudesta ja ylijänniterajoittimien käyttöä ylijännitteen estämiseksi kytkentätransienttien tai vikatilanteiden aikana.

Ristiliitosta käytetään pitkissä kaapelijärjestelmissä, jotka on jaettu kolmeen suunnilleen yhtä suureen pienempään osaan. Kaapelin kolmen vaiheen suojukset on transponoitu kuhunkin pienempään osion liitoskohtaan – vaihe A suojus kytkeytyy vaiheen B suojukseen, vaihe B vaiheeseen C, vaihe C vaiheeseen A – niin, että kolmen pienemmän osan aikana kukin suojus näkee kolmanneksen positiivisen sekvenssin jänniteosuudesta kustakin vaiheesta. Jos osat ovat yhtä pitkiä, indusoidut jännitteet kolmessa suojussegmentissä kumoutuvat lähes kokonaan, mikä johtaa lähes nollan kiertovirtaan ja lähes nollan indusoituneeseen jännitteeseen pääosan päissä. Ristiliitonnassa yhdistyvät yksipisteliitoksen pienihäviöinen etu kiinteän liitoksen alhaisen seisovan jännitteen edun kanssa, mikä tekee siitä suositellun menetelmän yli noin 500 metriä pitkille kaapelipiireille 11 kV:n ja sitä korkeammilla jännitteillä. Se vaatii suurempaa asennuksen monimutkaisuutta – kuusi näyttöliitäntää jokaisessa liitoksessa yhden sijasta – ja huolellista osien pituuden tasoitusta suunnittelun aikana.
