Kuinka kuitumäärä ja optinen rakenne vaikuttavat lähetyksen suorituskykyyn
Kuituoptinen komposiittikaapeli s eivät ole yhden koon tuotteita. Kuituytimien määrä – olipa 2, 4, 12, 24, 48 tai enemmän – määrittää suoraan, kuinka paljon kaistanleveyskapasiteettia yksi kaapeli voi tukea, ja valinta yksimuotoisen (OS2) ja monimuotoisen (OM3/OM4/OM5) kuidun välillä muuttaa olennaisesti käytettävää lähetysetäisyyttä. Yksimuotokuidut, joiden ydin/verhoussuhde on 9/125 μm, on suunniteltu pitkän matkan siirtoon, ja niitä käytetään yleisesti energian runkoverkoissa tai sähköasemien välisissä yhteyksissä, joissa etäisyydet ylittävät useita kilometrejä. Monimuotokuidut, joiden ytimet ovat suuremmat 50/125 μm tai 62,5/125 μm, sopivat paremmin lyhyen kantaman suuren kaistanleveyden tietoyhteyksiin teollisuuslaitoksissa tai älykkäissä rakennusjärjestelmissä.
Vähemmän käsitelty, mutta yhtä tärkeä tekijä on kaapelin sisällä oleva nauharakenne. Löysäputki mahdollistaa jokaisen kuidun tai kuitukimppun liikkumisen hieman geelitäytteisessä putkessa, mikä suojaa lämpölaajenemiselta ja supistumiselta – kriittistä ulko- tai teollisuusympäristöissä, joissa lämpötilan vaihtelut ovat merkittäviä. Tiukasti puskuroidut mallit koteloivat jokaisen kuidun suoraan suojaavaan pinnoitteeseen, mikä tekee niistä helpompia päätellä, mutta herkempiä mekaaniselle rasitukselle. Sekä kuitu- että kuparitehojohtimia integroivien komposiittikaapeleiden pitkän aikavälin luotettavuuden kannalta on välttämätöntä ymmärtää, miten nämä kaksi komponenttia toimivat vuorovaikutuksessa taivutuksen, jännityksen ja lämpötilakuormituksen alaisena.
Zhishang Cable suunnittelee tuotteita kiinnittäen erityistä huomiota kuituydinjärjestelyyn suhteessa kaapelin neutraaliin akseliin, minimoiden mikrotaivutushäviöt, jotka voivat hiljaisesti heikentää signaalin laatua ajan myötä ilman näkyviä vaurioita kaapelin vaipassa.

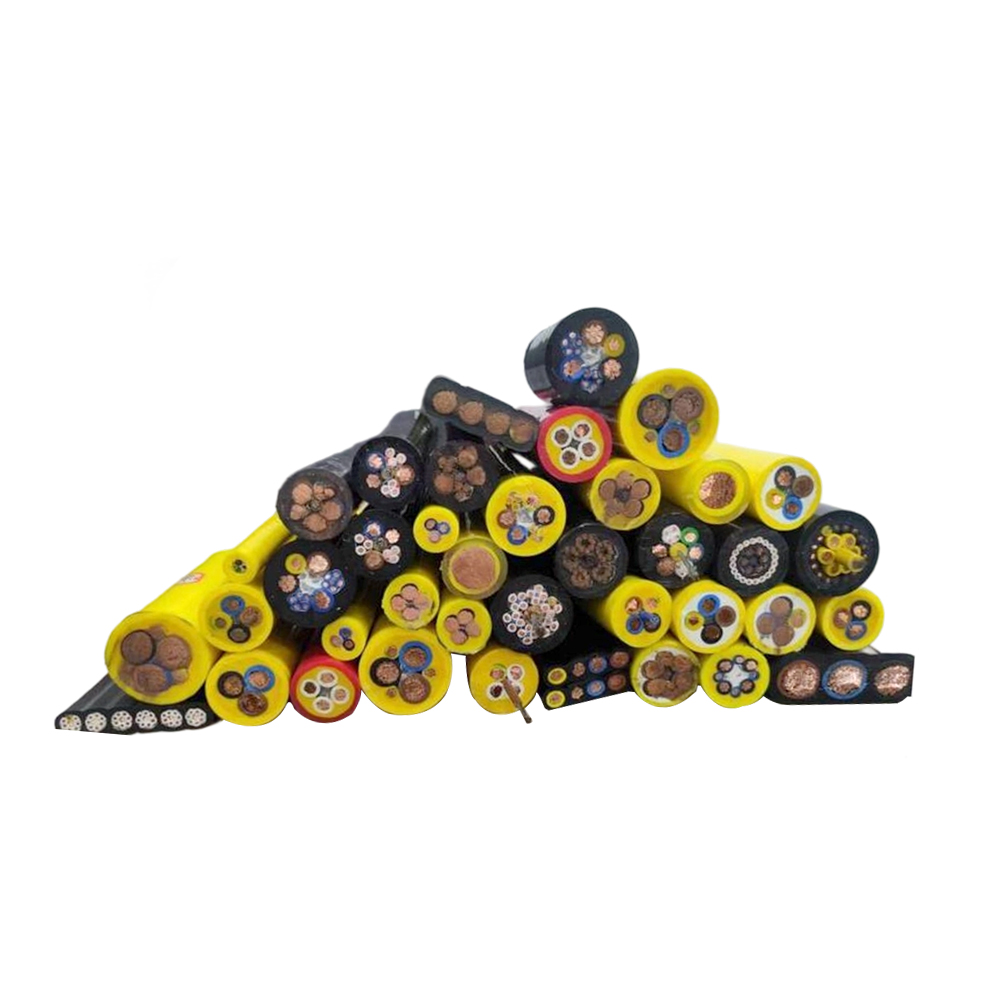

Tehojohtimien kokoonpanot komposiittikaapelien suunnittelussa

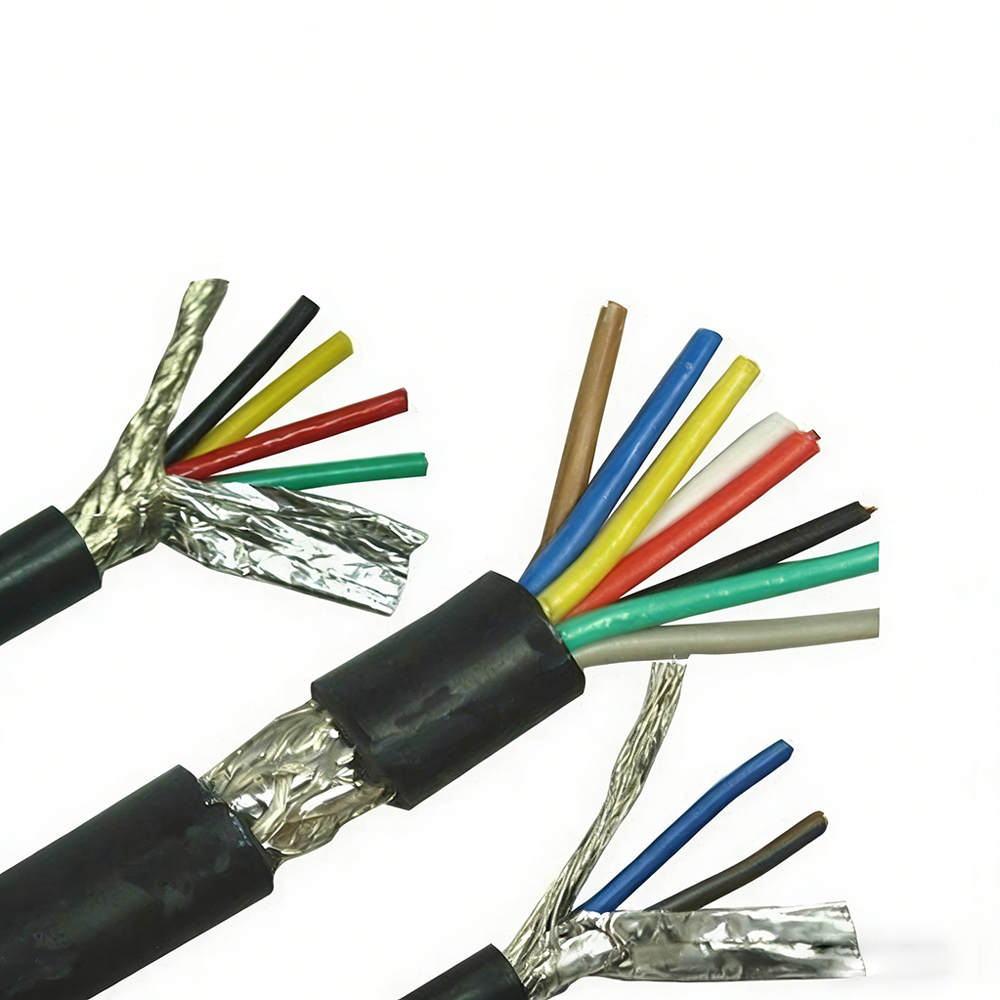

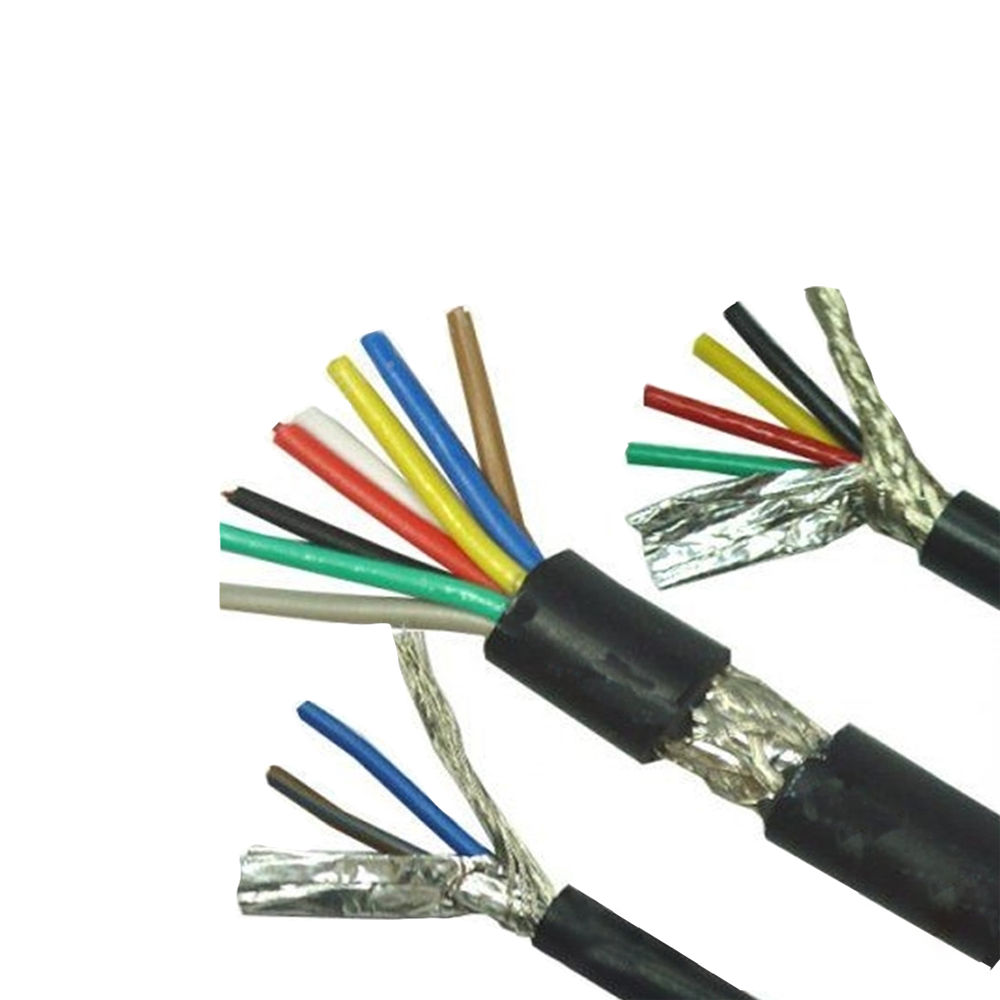

A:n sähköinen osa valokuitukomposiittikaapeli palvelee kahta erillistä toimintoa sovelluksesta riippuen: se voi kuljettaa käyttövirtaa etälaitteille, kuten kameroille, antureille tai pienille tietoliikennesolmuille, tai se voi toimia suojaavana maadoitus- ja merkinantovälineenä sähkölaitosten infrastruktuurissa. Nämä kaksi käyttötapausta edellyttävät hyvin erilaisia johtimien määrityksiä, ja väärän kokoonpanon valitseminen johtaa joko ylisuunniteltuihin kaapeleihin, jotka kuluttavat hukkaa, tai aliarvioituihin johtimiin, jotka aiheuttavat turvallisuusriskejä.

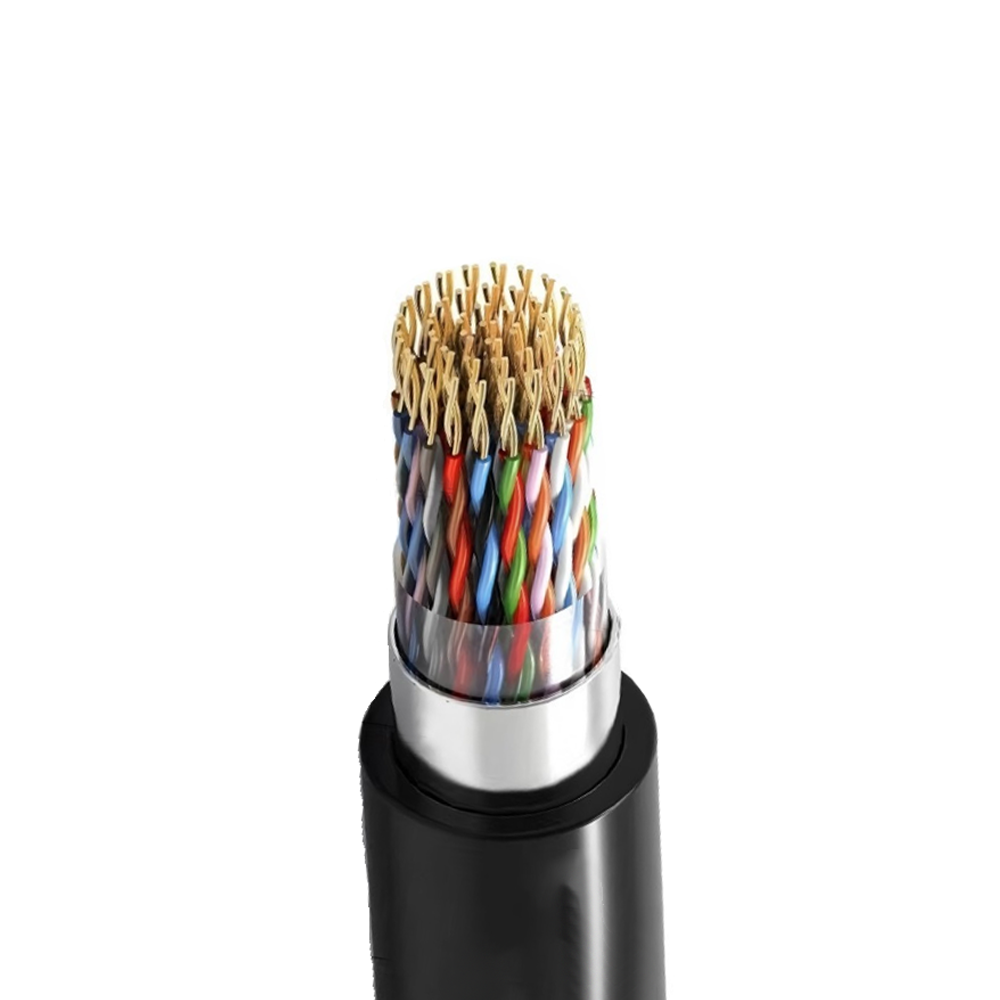

Pienjännitesovelluksissa (yleensä 48 V DC tai 24 V DC teollisuusautomaatio- ja valvontajärjestelmissä) ovat yleisiä kierretyt pari- tai rinnakkaiskuparijohtimet, joiden poikkipinta on 0,5 mm² - 2,5 mm². Käyttöluokan OPGW (Optical Ground Wire) tai OPPC (Optical Phase Conductor) -versioissa metalliset elementit ovat rakenteellisia ja sähköisiä samanaikaisesti, ja niissä käytetään usein alumiinipäällysteistä terästä (ACS) tai alumiiniseoslankoja, jotka on järjestetty samankeskisiin kerroksiin. Näiden johtimien tasavirtaresistanssi ja oikosulkuvirtakapasiteetti on laskettava ja tarkistettava verkon suojauksen koordinointivaatimusten mukaisesti – puhtaasti mekaaninen lähestymistapa kaapelien valinnassa ei ole riittävä näissä asennuksissa.
| Sovellustyyppi | Tyypillinen johdinmateriaali | Poikkileikkausalue | Ensisijainen toiminto |
|---|---|---|---|
| Teollisuusautomaatio / Valvonta | Paljas tai tinattu kupari | 0,5 - 2,5 mm² | Pienjännitevirtalähde |
| Utility Grid / OPGW | Alumiinipinnoitettu teräs (ACS) | Vaihtelee nimellisvirran mukaan | Maadoitusjohdon vikavirran polku |
| Rautatie-/liikennejärjestelmät | Kupari tai kupariseos | 1,5-6 mm² | Signalointitehodatalinkki |
| Älykäs rakennus / heikko virta | Tinattua kuparia | 0,75 – 1,5 mm² | PoE / ohjaussignaali |
Takin materiaalin valinta ja sen vaikutus kenttäkäyttöikään
Kuituoptisen komposiittikaapelin ulkovaippa on ensimmäinen puolustuslinja ympäristön pilaantumista vastaan, mutta sitä käsitellään usein hankinnassa jälkikäteen. Hallitsevat vaippamateriaalit - PE (polyeteeni), PVC, LSZH (Low Smoke Zero Halogen) ja TPU - sisältävät erityisiä kompromisseja, joista tulee erittäin tärkeitä asennusympäristön mukaan.
HDPE takit pysyvät vakiona suoraan hautaamisessa ja ulkoilmasovelluksissa erinomaisen kosteudenkestävyyden, UV-kestävyyden ja maaperän kemikaalien kestävyyden vuoksi. HDPE ei kuitenkaan toimi hyvin tulipalossa – se palaa ilman itsestään sammumista. Kaapeleille, jotka on vedetty rakennuksen nousuputkien, kaapelihyllyjen läpi tunneleissa tai suljetuissa teollisuustiloissa, LSZH takit useimmat palomääräykset edellyttävät; ne rajoittavat myrkyllisten kaasujen päästöjä ja savutiheyttä, mikä on erityisen tärkeää suljetuissa tiloissa, joissa evakuointi voi olla vaikeaa.
Dynaamisissa sovelluksissa – robottikäsivarret, liikkuvat työstökoneet tai vetoketjukaapelijärjestelmät – PE tai PVC eivät tarjoa tarvittavaa toistuvaa mekaanista joustavuutta. TPU (termoplastinen polyuretaani) on oikea valinta, sillä se tarjoaa korkean kulutuskestävyyden ja joustavuuden säilymisen jopa miljoonien taivutusjaksojen jälkeen. Osana T&K-lähtöistä tuotekehitystä Anhui Zhishang Cable Technology Co., Ltd. työskentelee asiakkaiden kanssa määrittääkseen vaippamateriaalin todellisten käyttöolosuhteiden perusteella sen sijaan, että käyttäisivät oletusarvoisesti halvinta saatavilla olevaa vaihtoehtoa, ja tiedostaa, että vaippavauriot ovat yksi johtavista syistä ennenaikaiseen kaapelin vaihtoon alalla.
Avaintakkien materiaaliominaisuudet yhdellä silmäyksellä
- HDPE: Paras kosteuden- ja UV-kestävyys; sopii ulkokäyttöön/suoraan hautaamiseen; ei palamista hidastavaa.
- PVC: Kustannustehokas ja kohtalainen joustavuus; hyväksyttävä palonestokyky; vapauttaa palaessaan HCl-kaasua.
- LSZH: Alhaiset myrkylliset päästöt tulipalossa; pakollinen tunneleille, rautateille ja julkisille rakennuksille monilla alueilla.
- TPU: Ylivoimainen kulutuskestävyys ja joustavuuden väsymiskestävyys; ihanteellinen liikkuviin tai vetoketjullisiin asennuksiin.
Asennuksen sudenkuopat, jotka heikentävät komposiittikaapelin suorituskykyä ajan myötä
Jopa hyvin valmistettu valokuitukomposiittikaapeli voi toimia huonommin tai epäonnistua ennenaikaisesti, jos asennuskäytännöt eivät ota huomioon kaapelin fyysisiä ja mekaanisia ominaisuuksia. Yksi yleisimmistä virheistä on sivuuttaminen pienin taivutussäde . Komposiittikaapeleissa tämä säde ei ole yksittäinen arvo, vaan kaksinkertainen rajoitus: optisilla kuiduilla ja kuparijohtimilla voi olla erilaiset vähimmäistaivutussädevaatimukset, ja kaapeli on suunniteltava ja asennettava siten, että se täyttää rajoittavamman kahdesta. Kuidun vähimmäistaivutussäteen rikkominen aiheuttaa mikro- ja makrotaivutushäviöitä; johtimen rajan ylittäminen voi aiheuttaa metallin väsymistä ja lisääntynyttä vastusta ajan myötä.
Vetojännitys putkien asennuksen aikana on toinen aliarvioitu riskitekijä. The suurin sallittu vetokuorma (määritetään usein erikseen asennusta ja pitkäaikaista huoltoa varten) ei saa ylittää. Kaapeleissa, joissa kuituja tukee keskeinen lujuuselin (tyypillisesti FRP tai teräs), lujuuselin kantaa suurimman osan vetovoimasta - mutta jos kaapeliin tartutaan tai vedetään vaipasta sen sijaan, että se päätettäisiin oikein, kuorma siirtyy sen sijaan optisiin kuituihin tai kuparijohtimiin. Tämä on erityisen yleinen virhe, kun asentajat, jotka eivät ole perehtyneet komposiittikaapelien rakenteeseen, käyttävät tavallisia täyssähkökaapeleille suunniteltuja vetokahvoja.
Lämmönhallinta asennuksen aikana kuumissa ympäristöissä tai suoralle auringonvalolle alttiina olevissa putkijohdoissa jätetään myös usein huomiotta. Kuumuus nopeuttaa vaipan hajoamista ja voi aiheuttaa eroavaa lämpölaajenemista kuituelementtien ja metallijohtimien välillä. Kaapelin määrittäminen sopivalla käyttölämpötila-alueella – ja sen varmistaminen, että putkien täyttösuhteet mahdollistavat riittävän lämmönpoiston – pidentää käyttöikää huomattavasti. Optisen osan jatkosten ja päätteiden laatu on myös varmistettava asennuksen jälkeen OTDR-testauksella, ei vain silmämääräisellä tarkastuksella, koska ensimmäisenä päivänä hyväksyttävien rajojen sisällä olevat yhteyshäviöt voivat pahentua merkittävästi, jos jatkos tai liitin on mekaanisen rasituksen alaisena väärän reitityksen vuoksi.
