Kattava johdatus robottikaapeleihin
I. Määritelmä ja ydinominaisuudet
Robottikaapelit ovat erittäin joustavia erikoiskaapeleita, jotka on suunniteltu erityisesti teollisuusroboteille, mekaanisille käsivarsille ja erittäin dynaamisille automaatiolaitteistoille. Niiden on siirrettävä vakaasti tehoa, signaaleja ja dataa toistuvan taipumisen, vääntymisen, liikkeen ja monimutkaisen mekaanisen rasituksen alaisena, mikä toimii robotin liikejärjestelmien "hermoina ja verisuonina".

Ydinominaisuudet:
Suuri dynaaminen joustavuus: Kestää miljoonia edestakaisin taivutus- ja vääntöliikkeitä (esim. ±180°/m - ±720°/m vääntö).
Samanaikainen usean stressin vastustuskyky: Pystyy käsittelemään jännitystä, puristusta, vääntymistä, tärinää ja sivupainetta samanaikaisesti.
Integroitu lähetyskyky: Yhdistää usein voimalinjoja, ohjauslinjoja, takaisinkytkentäsignaalilinjoja (enkooderit), väylälinjoja (kuten EtherCAT) ja ilmapolkuja/optisia kuituja.
Korkea ympäristökestävyys: Kestää öljyä, jäähdytysnestettä, hankausta ja korkeita/matalia lämpötiloja (esim. -40°C - 125°C).

II. Päätyypit ja sovellusskenaariot
Luokittelu liiketyypin mukaan:
Vetoketjukaapelit: Käytetään lineaariseen edestakaisin liikkeeseen, kuten robotin lineaarisiin liukumäkiin ja portaalimanipulaattoreihin.
Vääntökaapelit: Käytetään pyöriviin liitoksiin, kuten robottivarsien niveliin ja pyöriviin työpöytiin.
Komposiittiliikekaapelit: Kestävät sekä taivutusta että kiertymistä, käytetään SCARA-roboteissa ja moninivelroboteissa.

Luokittelu toiminnallisen integroinnin mukaan:
Virtakaapelit: Syötä virtaa servomoottoreille.
Palaute- ja signaalikaapelit: Liitä lähettimet ja anturit pienjännitesignaalien lähettämiseksi.
Väyläkaapelit: Käytetään reaaliaikaiseen Ethernet-viestintään (kuten EtherCAT ja PROFINET).
Hybridikaapelit: Integroi teho, signaalit, ilmareitit tai optiset kuidut yhdeksi kaapeliksi vähentääksesi johtotilaa.

Tyypilliset käyttöalueet:
Teollisuusrobotit: Autojen hitsaus-, maalaus-, käsittely- ja kokoonpanotuotantolinjat.
Automaatiolaitteet: CNC-työstökonemakasiinit, automaattiset ohjatut ajoneuvot (AGV) ja materiaalinkäsittelyjärjestelmät.
Tarkkuuslaitteet: Puolijohdekiekkojen käsittelyrobotit ja lääketieteen automaatiolaitteet.
Tarkastus ja mittaus: Robottiasennetut näöntarkastusjärjestelmät ja testianturit.

III. Tärkeimmät tuotantoprosessin ohjaimet

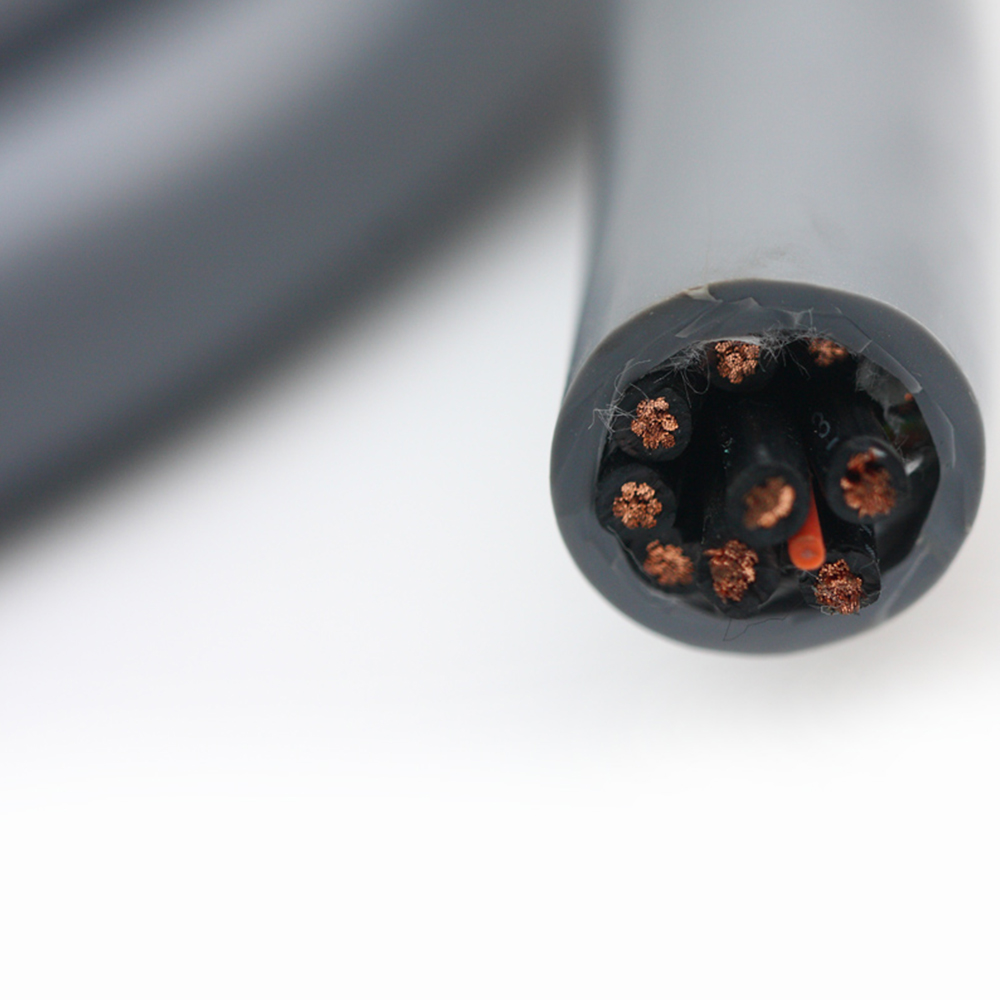

Johdinrakenne: Erittäin hienoja hapettomia kuparilankoja (esim. 0,08 mm) käytetään kerroksellisessa niputuksessa yhdistettynä erityisiin nousuihin ja suuntiin dynaamisen jännityksen jakautumisen optimoimiseksi.
Eristysmateriaalit: Erittäin lujat, erittäin elastiset materiaalit (kuten erityinen PVC, TPE tai PUR) valitaan sen varmistamiseksi, että eristekerros ei halkeile toistuvan muodonmuutoksen aikana.

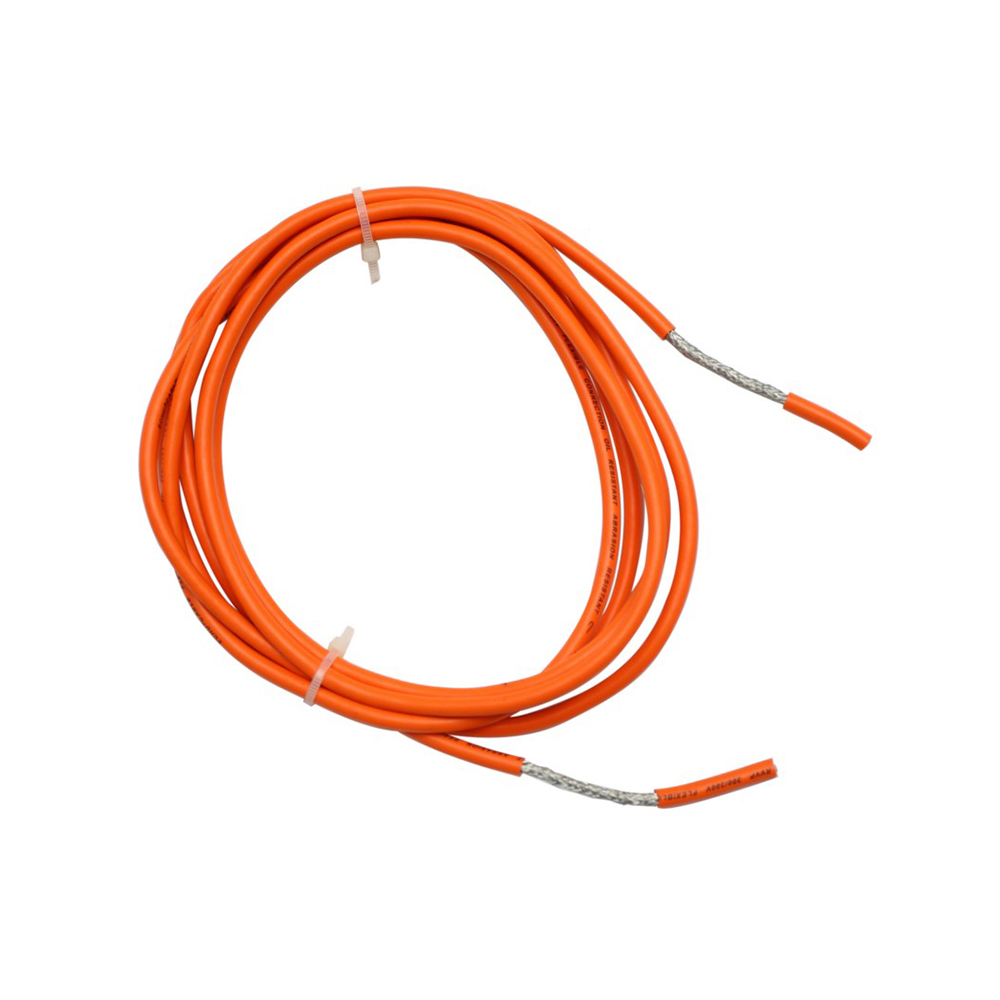

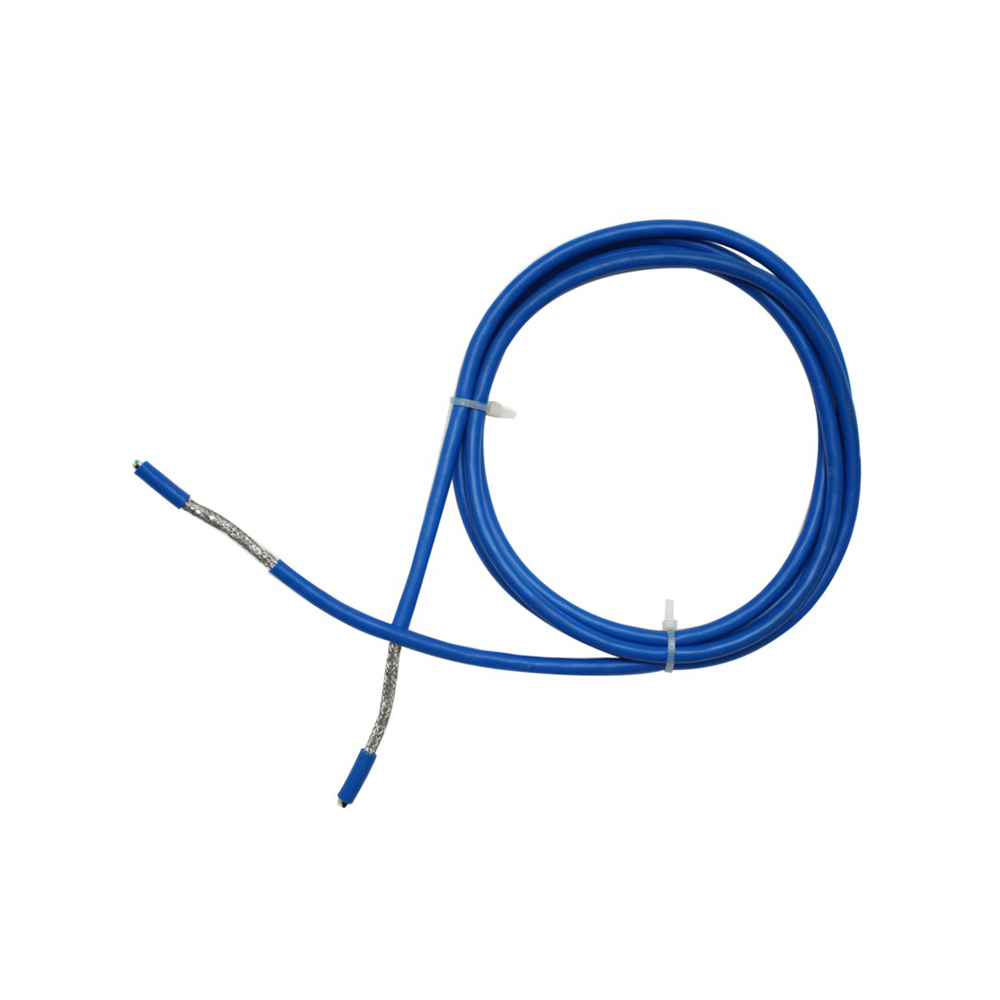

Ydinlangan stranding ja suojaus: Käytetään optimoituja kierrettyjä pari-/tähti-nelikkorakenteita yhdistettynä tinattuun kuparilankapunossuojaukseen (peitto ≥85 %) tai alumiinifoliosuojaukseen signaalin ylikuulumisen ja sähkömagneettisten häiriöiden estämiseksi.
Veto- ja vääntörakenne: Sisäänrakennetut Kevlar-kuidut tai korkean suorituskyvyn synteettikuitupunotut kerrokset toimivat kantavina elementteinä, jotka vaimentavat mekaanista rasitusta ja suojaavat johtimia.
Vaippaprosessi: Suulakepuristetut erittäin kulutusta kestävät, öljynkestävät polyuretaani (PUR) tai erikoiselastomeeriset ulkovaipat, jotka on usein suunniteltu vähäkitkaisilla tekstuureilla tai värikoodauksella pinnalla.

IV. Yksityiskohtaiset ydinedut
Pidentynyt käyttöikä: Aliarvioitu taivutussäde ja vääntökulmat, dynaaminen käyttöikä voi olla 5–10 miljoonaa jaksoa, mikä vähentää merkittävästi seisokkeja ja vaihtotiheyttä.
Erittäin vakaa signaalinsiirto: Optimoitu suojaus ja kierretty parirakenne takaavat keskeytymättömät ohjaussignaalit, kooderin takaisinkytkennän ja väyläviestinnän alhaisella virhetasolla jatkuvan liikkeen aikana.
Tilansäästö ja integrointi: Hybridikaapelit yhdistävät useita toiminnallisia kaapeleita yhdeksi, mikä vähentää robottien sisäistä johdotustilaa, keventää kokonaispainoa ja optimoi liikkeen suorituskyvyn.
Korkea luotettavuus vähentää ylläpitokustannuksia: Vankka rakenne minimoi kaapelin katkeamisesta tai signaalihäiriöistä johtuvia odottamattomia seisokkeja, mikä alentaa ylläpitokustannuksia ja tuotantohäviöitä.
Turvallisuus ja kestävyys: Paloa hidastavat, öljynkestävät ja kemiallista korroosiota kestävät ominaisuudet mukautuvat ankariin teollisuusympäristöihin, mikä takaa laitteiden pitkän aikavälin turvallisen toiminnan.

Yhteenveto
Robottikaapelit ovat perusta robottien korkealle luotettavuudelle ja tarkkuudelle. Niiden teknologinen ydin on materiaalitieteen, rakennemekaniikan ja sähkösuunnittelun syvässä integraatiossa kestävyyden ja signaalin eheyden haasteiden ratkaisemiseksi korkean dynaamisen mekaanisen rasituksen alaisena.
