Halogeenittoman palonestokyvyn taustalla oleva kemia ja miksi täyteaineen lisääminen on kriittinen suunnittelumuuttuja
Perinteiset paloa hidastavat PVC-kaapelit saavuttavat palonkestävyyden, koska palamisen aikana vapautuu vetykloridikaasua, joka katkaisee liekkiä ylläpitävät kemialliset ketjureaktiot. Halogeenittomat yhdisteet eivät voi käyttää tätä mekanismia, vaan ne luottavat sen sijaan metallihydroksiditäyteaineiden – yleisimmin alumiinitrihydraatin (ATH, Al(OH)₃) tai magnesiumhydroksidin (MDH, Mg(OH)₂) – endotermiseen hajoamiseen palamisen estämiseksi. Kun nämä täyteaineet kuumennetaan hajoamislämpötilaansa (180–200 °C ATH:lle, 300–320 °C MDH:lle), niistä vapautuu kemiallisesti sitoutunutta vesihöyryä, joka imee lämpöä paloalueelta ja laimentaa liekin happi- ja polttoainehöyrypitoisuuksia. Kiinteä jäännös - alumiinioksidi tai magnesiumoksidi - muodostaa suojaavan hiiltykerroksen, joka eristää alla olevan materiaalin säteilylämmöltä ja hidastaa lämpöhajoamista.
Tämän palonestomekanismin perushaaste on, että riittävän palotehokkuuden saavuttaminen vaatii erittäin suurta täyteainekuormitusta – tyypillisesti 50–65 painoprosenttia yhdisteen kokonaiskoostumuksesta. Näillä kuormitustasoilla metallihydroksidihiukkaset hallitsevat yhdisteen mekaanisia ominaisuuksia, mikä lisää merkittävästi jäykkyyttä ja haurautta verrattuna täyttämättömiin polyolefiinipohjaisiin polymeereihin. 60 % ATH:lla ladatun HFFR-yhdisteen murtovenymä on 150–200 % verrattuna täyttämättömän polyolefiinipohjahartsin 400–600 %:iin. Tämä venymän väheneminen vaikuttaa suoraan kaapelin suorituskykyyn kylmässä ja joustoiässä, koska eristys voi halkeilla asennuksen aikana kylmässä ympäristössä tai pitkän käytön jälkeen. Mekaanisen palosuorituskyvyn kompromissin hallitseminen on keskeinen muotoiluhaaste HFFR-kaapeliseoskehityksessä, ja se selittää, miksi eri valmistajien HFFR-kaapeleiden joustavuus alhaisissa lämpötiloissa vaihtelee huomattavasti, vaikka ne täyttäisivätkin saman palonestotestistandardin.
MDH on suositeltavampi kuin ATH, kun kaapelin on toimittava 200 °C:n tai sen yläpuolella, koska ATH alkaa vapauttaa sitoutunutta vettä lämpötiloissa, jotka menevät päällekkäin normaaleiden kaapelin käyttölämpötilojen kanssa suuressa kuormituksessa tai korkeassa ympäristössä, mikä aiheuttaa ennenaikaista täyteaineen hajoamista, mikä heikentää seosta ajan myötä. MDH:n korkeampi hajoamislämpötila (300 °C) tarjoaa laajemman marginaalin käyttölämpötilojen yläpuolelle, mutta vaatii korkeampia liekin lämpötiloja aktivoituakseen, mikä tarkoittaa, että MDH-pohjaiset yhdisteet voivat osoittaa hieman heikompaa suorituskykyä matalan intensiteetin liekkitesteissä samalla tai paremmin korkean intensiteetin paloaltistuksella, joka edustaa todellisia paloskenaarioita. Laadukkaiden HFFR-ohjauskaapeleiden valmistajat valitsevat täyteaineen tyypin kaapelin lämpötilaluokan perusteella sen sijaan, että käyttäisivät yhtä yhdistettä kaikissa arvoissa.
Mitä alhaiset savustandardit todella mittaavat ja miten testikammion tulokset muuttuvat todellisiksi evakuointiolosuhteiksi
HFFR-kaapeleiden alhainen savuteho on kvantifioitu IEC 61034:llä, joka mittaa vähimmäisvalonläpäisykykyä savun läpi, joka syntyy palavasta kaapelinäytteestä standardoidussa 3m × 3m × 3m suljetussa kammiossa. Testi polttaa tietyn pituisen kaapelin kammion lattian ritilälle samalla, kun mitataan kuinka paljon fotometrin säteen valoa kertynyt savu estää. Minimiläpäisykyky 60 % on vaatimustenmukaisuuden kynnys – mikä tarkoittaa, että vähintään 60 % fotometrin säteen intensiteetistä saavuttaa ilmaisimen savutäytteisen kammion kautta. Kaapelit, jotka tuottavat polttavalle PVC:lle tyypillistä raskasta, läpinäkymätöntä savua, saavuttavat tyypillisesti 5–20 %:n läpäisysuhteen, kun taas hyvin muotoiltujen HFFR-rakenteiden 60–95 %.
Tämän testituloksen käytännön merkitys on sen suhde evakuointinäkyvyyteen. Savun hämärtymistä ja ihmisen navigointikykyä savun täyttämissä tiloissa koskeva tutkimus on osoittanut, että näkyvyysetäisyys savussa on verrannollinen savukerroksen sammumiskertoimeen. 60 %:n läpäisykyky IEC 61034 -kammiossa (optisen reitin pituus 3 metriä) vastaa noin 0,17 m-¹:n ekstinktiokerrointa. Tällä sammutuskertoimella rakennuksen asukkaat näkevät savun läpi noin 10–15 metrin syvyyteen, ja uloskäyntiovien tasoilla näkyvät valaistut uloskäyntikyltit – riittävät navigointiin useimpien rakennusten käytävillä kohti uloskäyntiä. PVC-kaapelin savu 10 %:n läpäisevyydellä samassa kammiossa tuottaa yli 0,75 m⁻¹:n sammutuskertoimen, mikä heikentää näkyvyyttä 2–4 metriin ja heikentää vakavasti uloskäyntien navigointia jopa rakennuksen asukkaille, jotka eivät ole toimintakyvyttömiä myrkyllisyyden vuoksi.
Tärkeä IEC 61034 -testin rajoitus, joka määrittäjien tulisi ymmärtää, on se, että se mittaa savun määrää suhteellisen pienestä kaapelinäytteestä kontrolloidussa, matalan energian sytytyslähteessä. Todelliset kaapelihyllypalot tiheästi täytetyissä asennuksissa tuottavat paljon enemmän savua aikayksikköä kohti kuin testiskenaariossa, ja absoluuttinen savumäärä skaalautuu samanaikaisesti palavan kaapelin määrän kanssa. Tästä syystä IEC 61034 -tulosta tulisi ottaa huomioon liekin leviämissuorituskyvyn rinnalla IEC 60332-3:n (ryhmitetty kaapelitesti) mukaisesti – kaapeli, joka tuottaa vähän savua yksikköpituutta kohti, mutta ei sammu ryhmiteltyssä kaapelitestissä, tuottaa lopulta enemmän kokonaissavua kuin marginaalisesti korkeampi savuinen kaapeli, joka sammuttaa itsensä nopeasti ja rajoittaa palon määrää nopeasti.
HFFR-ohjauskaapelin suorituskyvyn vertailu FR-PVC-standardin kanssa avainparametrien välillä

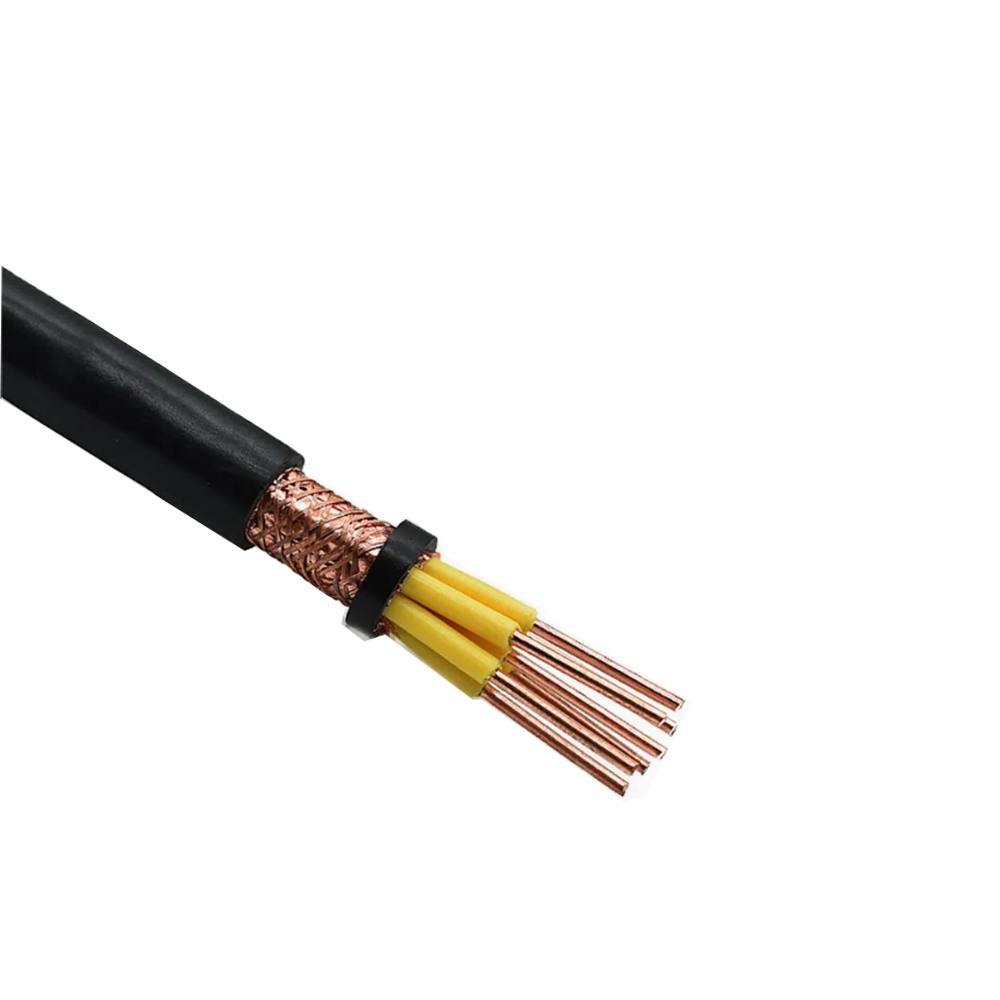

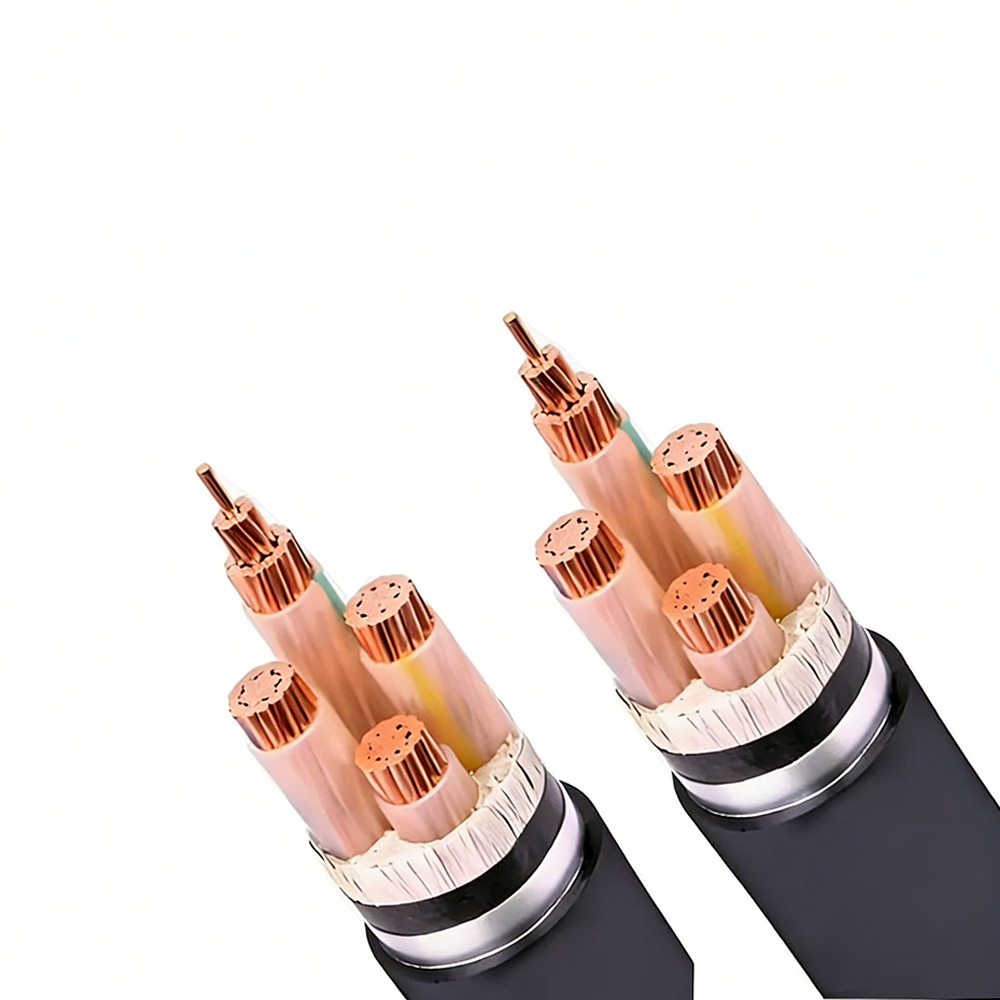

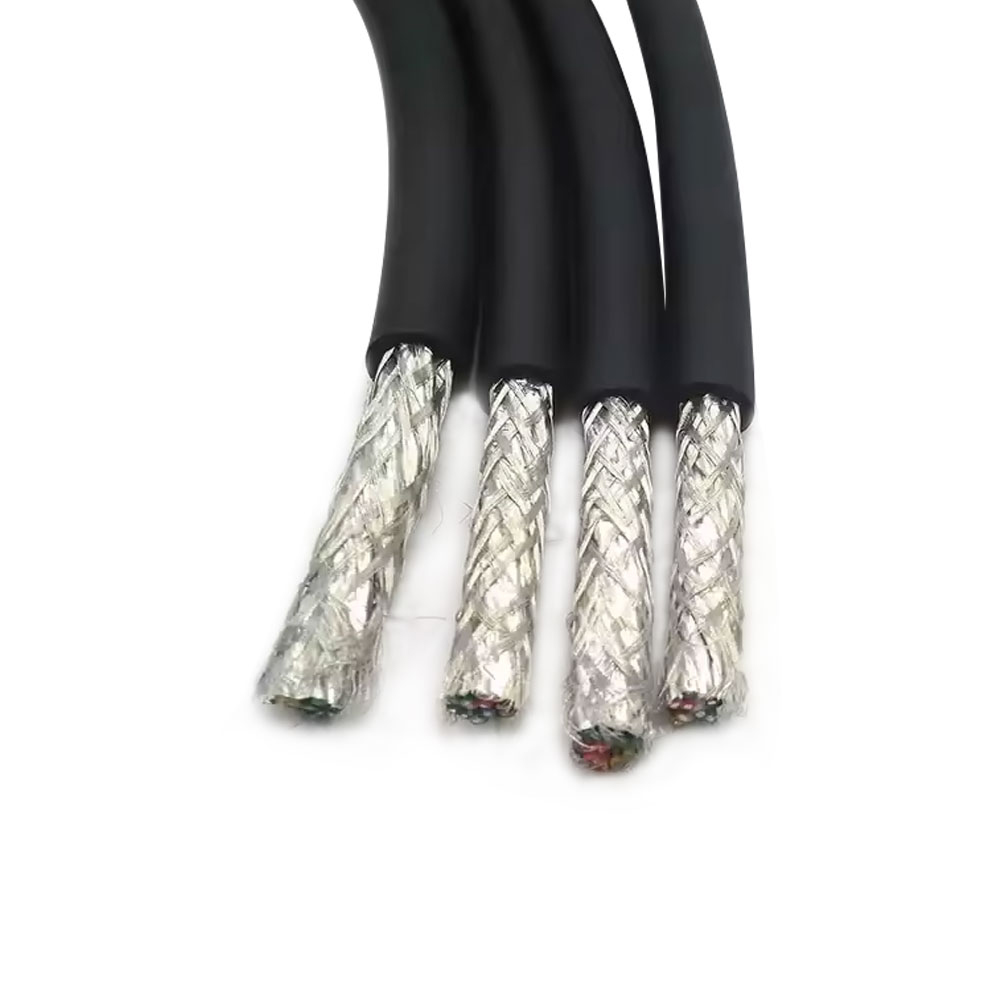

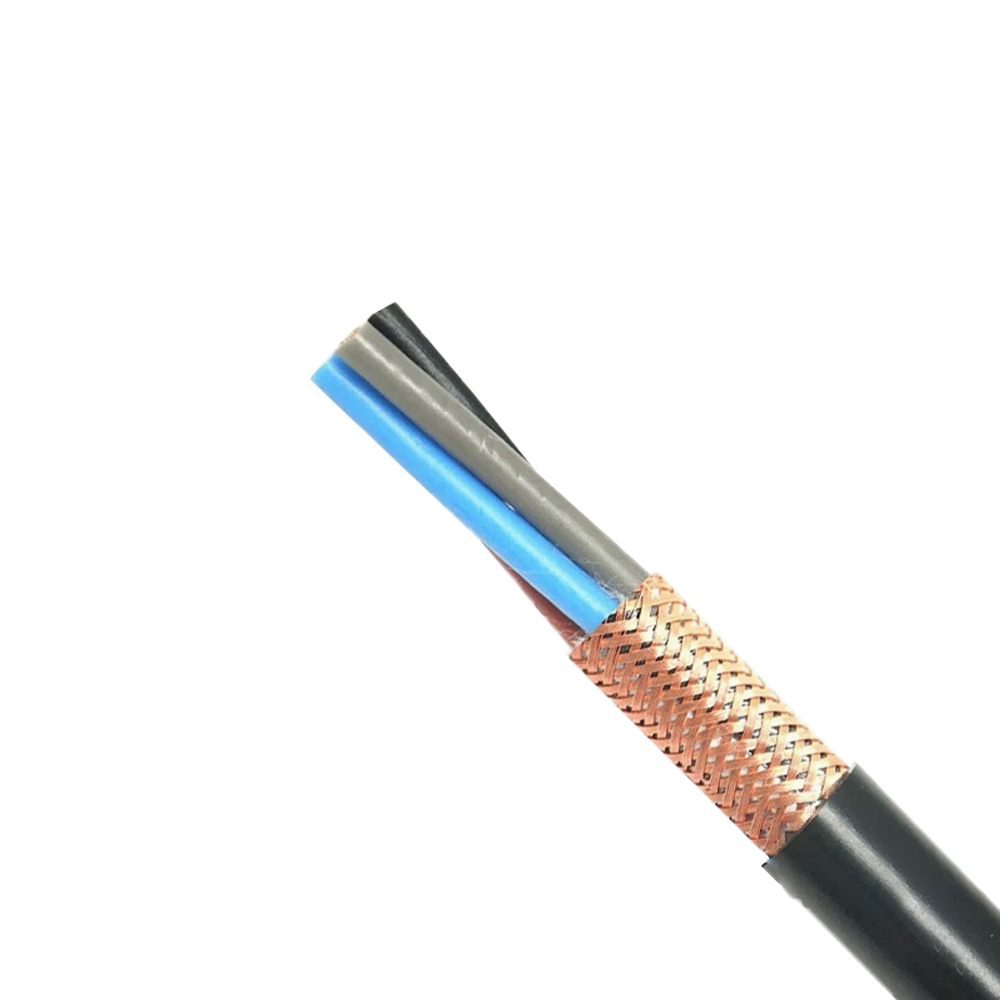

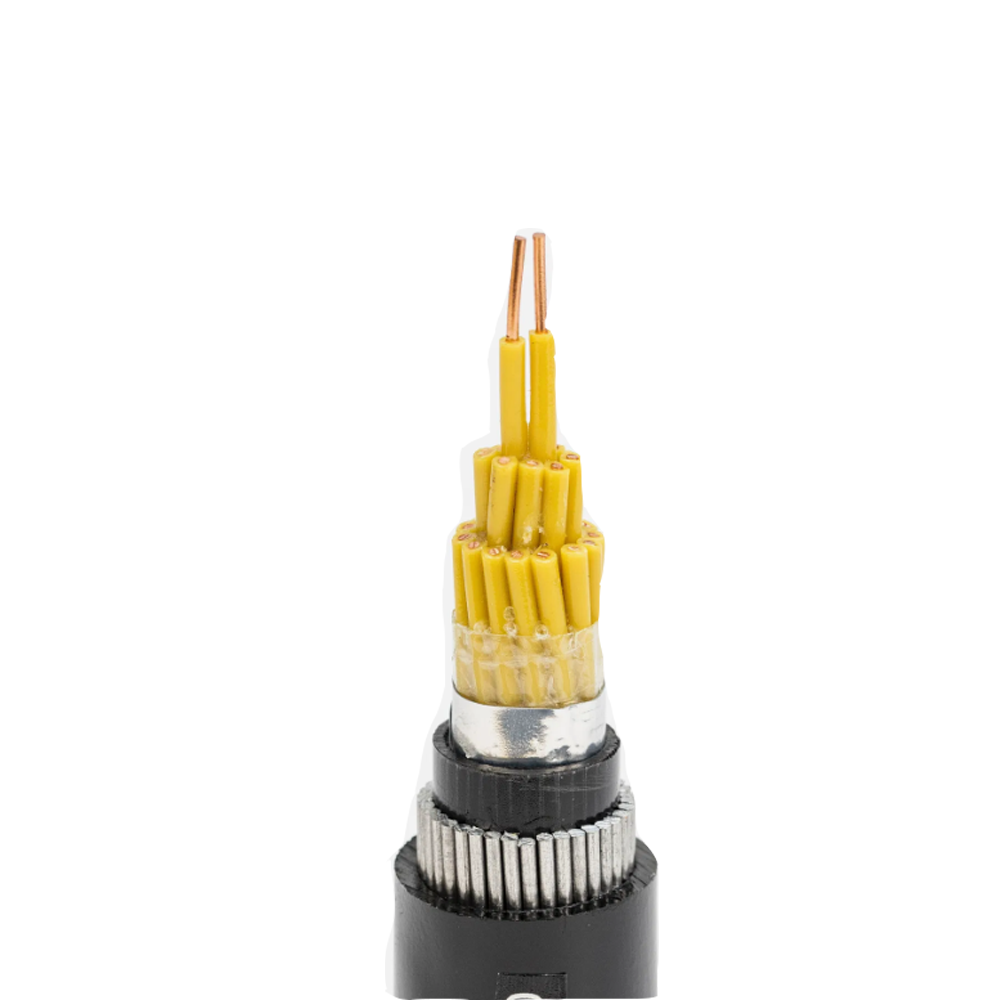

HFFR:n valinta ohjauskaapelit Normaaliin palosuojattu PVC sisältää kompromisseja useiden suorituskykymittojen välillä. Päätöksen tulee perustua siihen, mitkä parametrit ovat kriittisiä tietylle asennusympäristölle, eikä siihen, että yksi materiaalijärjestelmä suositaan yleisesti.
| Parametri | HFFR (LSZH) | FR-PVC | Käytännön vaikutus |
| Happokaasupäästöt (IEC 60754-2) | pH > 4,3; johtavuus <10 μS/mm | pH tyypillisesti 1-2; korkea HCl-päästö | HCl syövyttää elektroniikkaa ja metallityötä koko paloalueella palon jälkeen |
| Savun tiheys (IEC 61034) | ≥60 % läpäisy | Tyypillisesti 5–25 % läpäisykyky | Kriittinen evakuoinnin näkyvyyden kannalta suljetuissa tiloissa |
| Matalissa lämpötiloissa joustavuus | kohtalainen; tyypillisesti -15°C - -25°C | Hyvä; –20°C – –40°C (pehmittimestä riippuen) | HFFR voi halkeilla kylmän sään asennuksen aikana ilman ilmastointia |
| Öljyn- ja kemikaalinkestävyys | Muuttuva; peruspolymeeristä riippuvainen | Hyvä öljyjä vastaan; PVC turpoaa joissakin liuottimissa | On varmistettava yhdisteiden kemiallinen yhteensopivuus työstökoneympäristöissä |
| Eristysvastus (lämpötilassa) | korkea; vakaa koko lämpötila-alueella | Laskee merkittävästi yli 60°C pehmittimen migraation vuoksi | HFFR suositeltu korkean lämpötilan ohjauspaneeliympäristöissä |
| Suhteellinen hinta | 25–50 % palkkio FR-PVC:hen verrattuna | Perustaso | Kustannuspalkkio on usein perusteltua, koska palon jälkeiset korjauskustannukset ovat alhaisemmat elektroniikkaympäristöissä |
Yksi parametri, jota ei ole otettu yllä olevaan taulukkoon, on pitkäaikainen ikääntymiskäyttäytyminen. PVC-eriste sisältää pehmittimiä - tyypillisesti ftalaattiestereitä tai adipaattiestereitä -, jotka siirtyvät pois seoksesta vuosikymmenten käytön aikana, jolloin kaapelin vaippa ja eristys muuttuvat asteittain jäykemmiksi ja hauraammaksi. Tämä pehmittimen kulkeutuminen kiihtyy korkeissa lämpötiloissa ja on peruuttamaton; PVC-kaapeli, joka on joustava asennuksen aikana, voi haurastua vakavasti 20 vuoden käytön jälkeen lämpimässä ohjauspaneelissa. Polyolefiinihartseihin perustuvat HFFR-yhdisteet eivät sisällä pehmittimiä eivätkä koe tätä vanhenemismekanismia, mikä säilyttää mekaaniset ominaisuudet koko käyttöiän ajan. varten ohjauskaapelit kriittisen infrastruktuurin sovelluksissa, joiden suunniteltu käyttöikä on 25–40 vuotta, tämä ikääntymisero on merkittävä tekijä, joka suosii HFFR-rakenteita jopa ympäristöissä, joissa palovaatimukset eivät yksinään välttämättä vaadi sitä.
Piirin eheys tulipalossa: kuinka palonkestävät HFFR-kaapelit eroavat standardista LSZH:sta
Vähäsavuiset halogeenittomat kaapelit ja palonkestävät kaapelit vastaavat erilaisia paloturvallisuustavoitteita, ja ne sekoitetaan usein teknisissä tiedoissa. Normaalit HFFR/LSZH-kaapelit rajoittavat palamistuotteiden myrkyllisyyttä ja opasiteettia, mutta ne eivät takaa, että kaapeli jatkaa signaalin tai tehon kuljettamista itse tulipalon aikana – kaapeli epäonnistuu lopulta, kun eristys heikkenee. Palonkestävät kaapelit (testattu IEC 60331:n mukaan) on suunniteltu säilyttämään sähköpiirien eheys tietyissä lämpötiloissa määritellyn ajan, jolloin niiden palvelevat järjestelmät – hätävalaistus, palovaroitin, savunpoistopuhaltimet, hätävirta – voivat jatkaa toimintaansa rakennuksen evakuoinnin aikana.
IEC 60331 -standardin mukaan valmiit kaapelinäytteet ohjattiin liekkiin 750 °C:ssa (IEC 60331-21 langat ja pienet kaapelit) tai 830 °C (IEC 60331-23 kaapeleille, joilla on suurempi poikkileikkaus), kun kaapeli pysyy nimellisen sähkökuorman alaisena. Kaapelin on säilytettävä jatkuvuus testin ajan – tyypillisesti 90 tai 180 minuuttia – ilman välähdystä, oikosulkua tai avointa virtapiiriä. Tämän suorituskyvyn saavuttaminen vaatii perustavanlaatuisesta HFFR:stä poikkeavan eristysjärjestelmän: kiilleteippikerros, joka on kääritty jokaisen johtimen tai kaapelin sydämen ympärille, muodostaa tulenkestävän mineraalieristeen, joka pysyy sähköisesti ehjänä liekin lämpötiloissa, joissa kaikki orgaaniset polymeerimateriaalit ovat palaneet kauan sitten.
Palonkestävyyden ja halogeenittoman suorituskyvyn yhdistelmä, joka on joissakin standardeissa määritelty HFFR CWZ:ksi (circuit-integrity under fire) tai määritelty EN 50200/EN 50362:lla eurooppalaisissa rautatie- ja julkisissa rakennussovelluksissa, saavutetaan kerrostamalla kiilleteippipiirin eheys ulkoisella HFFR-vaipalla, joka rajoittaa palamistuotteita. Tämä rakenne on pakollinen hätäohjauskaapeleille sairaaloissa, tunneleissa, korkeissa rakennuksissa ja offshore-lautoissa useiden kansallisten ja kansainvälisten paloturvallisuusmääräysten mukaisesti. Kiilleteippikerros lisää merkittävästi kustannuksia ja kasvattaa kaapelin halkaisijaa (yleensä 15–25 % suurempi OD kuin vastaava standardi HFFR-kaapeli), mutta se on ainoa rakenne, joka täyttää sekä palotuotteen myrkyllisyysvaatimukset että piirien selviytymisvaatimukset samanaikaisesti.
Käytännön asennuksessa palonkestävissä HFFR-ohjauskaapeleissa on se, että eristeen alla oleva kiilleteippikerros on mekaanisesti hauras – kiille on hauras mineraali, joka voi irrota, jos kaapelia taivutetaan minimitaivutussäteen alapuolelle tai jos se altistuu iskuille asennuksen aikana. Vaurioitunut kiilleteippi ei välttämättä näy ulospäin, jos ulkoinen eristys pysyy ehjänä, mutta piirin eheys heikkenee vauriokohdassa. Palonkestäviä kaapeleita on käsiteltävä asennuksen aikana tavallista ohjauskaapeleita varovaisemmin ja noudatettava tiukasti vähimmäistaivutussäteen määrityksiä ja suojattava iskuilta kaapelihyllyissä ja putkiympäristöissä.
HFFR-ohjauskaapeleiden määrittäminen tiettyihin teollisuusympäristöihin: Tärkeimmät erot vaatimuksissa
HFFR-ohjauskaapeleita vaaditaan useilla teollisuuden aloilla, mutta erityiset suorituskynnykset, testistandardit ja rakennusvaatimukset vaihtelevat huomattavasti sektoreittain. Yhdelle sektorille sertifioitu kaapeli ei välttämättä täytä toisen vaatimuksia, vaikka sen materiaalijärjestelmä olisi identtinen. Seuraava jaottelu kattaa yleisimmät suuren kysynnän alat, joissa on määritelty halogeenittomat matalasavunhallintakaapelit:
Rautatie ja joukkoliikenne
Rautatiesovelluksia säätelee Euroopassa EN 45545-2, joka luokittelee kaapelit vaaratasoihin (HL1, HL2, HL3) asennuspaikan palovaaran perusteella — HL3 koskee kaapeleita alueilla, joilla on matkustajia ja evakuointi on vaikeaa, kuten maanalaisissa kiskoissa. EN 45545-2 määrittelee raja-arvot lämmön vapautumisnopeudelle (mitattuna kartiokalorimetrillä ISO 5660 mukaan), liekin leviämiselle, savunmuodostukselle ja myrkyllisyysindeksille samanaikaisesti, ja kynnykset ovat huomattavasti tiukemmat kuin rakennussovelluksissa käytettävä IEC 60332/60754/61034 -sarja. Erityisesti myrkyllisyysindeksin (mitattu NF X70-100- tai FTIR-menetelmillä) on oltava määriteltyjen rajojen alapuolella useille polttokaasulajeille – CO, HCN, HF, SO₂, NOₓ ja muille – ei vain IEC 60754:n mukaiselle bulkkihappokaasumittaukselle. Kaapeli, joka täyttää standardin LSZH-indeksin vaatimukset HL25, saattaa epäonnistua rakennuksen asennuksen EN5-24 myrkyllisyysvaatimukset4.
Meri ja offshore
Offshore-alukset ja kaupalliset alukset noudattavat standardia IEC 60092-359 (meren kaapelit, halogeenittomat) yhdessä IEC 60331 palonkestävyysvaatimusten kanssa. Meriasennukset lisäävät merivedenkestävyysvaatimuksen, jota ei ole rakennusten tai kiskojen teknisissä tiedoissa: kaapelin vaipan on säilytettävä mekaaninen eheytensä upotuksen jälkeen, eikä se saa turvota tai irrota altistuessaan suolaiselle vedelle – olennainen kaapeleille, jotka on vedetty kosteiden alueiden läpi tai paljailla kansilla. Lisäksi IMO:n päätöslauselma MSC.61(67) (FTP Code) määrittelee pintaliekin leviämis- ja savutiheystestit, jotka on suoritettu tietyissä laivaosaston tulipaloja edustavissa ilmavirtaus- ja lämpöaltistusolosuhteissa, jotka eroavat IEC 61034 -savutestin tyynestä ilmasta. Standardin IEC 61034 mukainen kaapeli ei automaattisesti täytä IMO FTP Coden liitteen 1 tai 2 savutestejä ilman erillistä varmennusta.
Teollisuusautomaatio ja älykäs valmistus
Teollisuusautomaatioympäristöissä HFFR-ohjauskaapeleita määritetään yhä useammin, ei siksi, että paikalliset palomääräykset edellyttävät niitä, vaan palon jälkeisen korjauksen kustannustaloudellisuuden vuoksi. Tavallisia PVC-kaapeleita sisältävä tulipalo nykyaikaisessa automaatiolaitoksessa – jossa ohjauspaneelit, servokäytöt, PLC:t ja HMI-laitteet edustavat miljoonien eurojen investointeja – vapauttaa riittävästi HCl:a syövyttämään elektroniikkakokoonpanoja koko rakennuksen vaipassa, ei vain liekkien suoraan alueella. Korroosio ei välttämättä ilmene välittöminä vikoina, vaan se näkyy progressiivisena liitoksen heikkenemisenä, piirilevyjen jälkikorroosiona ja kosketusresistanssin lisääntymisenä 6–18 kuukauden aikana tulipalon jälkeen. HCl:n saastuttamien elektroniikkalaitteiden vaihtaminen tai puhdistaminen suuressa automatisoidussa laitoksessa voi maksaa 10–50 kertaa palaneiden kaapelien arvon. Tämä taloudellinen argumentti ohjaa HFFR-ohjauskaapeleiden vapaaehtoista käyttöönottoa älykkäissä tuotantolaitoksissa, joissa ei ole pakollisia koodivaatimuksia, ja se on perusta HFFR-kaapelin eritelmien sisällyttämiselle arvokkaiden elektronisten tuotantolaitosten vakuutusriskien arviointeihin.
HFFR-ohjauskaapeleiden asennus matalissa lämpötiloissa: riskit ja ilmastointivaatimukset
Yksi johdonmukaisimmista HFFR-ohjauskaapeleiden kenttävikatiloista on eristeen halkeilu asennuksen aikana kylmissä ympäristöissä, mikä johtuu runsaasti täyteainetta sisältävien HFFR-yhdisteiden vähentyneestä murtovenymästä matalissa lämpötiloissa. Vaikka tavalliset PVC-kaapelit säilyttävät käyttökelpoisen joustavuuden -20 °C:seen tai sen alapuolelle pehmitinpitoisuutensa vuoksi, monet HFFR-koostumukset muuttuvat huomattavasti jäykemmiksi alle 0 °C:ssa ja voivat halkeilla, jos ne taivutetaan tai kelataan irti alle -5 °C - -10 °C ilman varotoimia. Tämä on erityisen ongelmallista ulkoasennusprojekteissa talvikuukausina ja kylmätiloissa, joissa kaapelit on vedettävä 0 °C:n lämpötilassa tai sen alapuolella.
HFFR-kaapelin suorituskykyä alhaisessa lämpötilassa kuvaa kylmätaivutustesti (IEC 60811-504) ja kylmäiskutesti (IEC 60811-506). Kylmätaivutuskoe käärii kaapelin tietyn halkaisijan omaavan karan ympärille määritellyssä alhaisessa lämpötilassa ja tarkistaa halkeilun varalta; kylmäiskukokeessa pudotetaan painotettu vasara kaapeliosaan matalassa lämpötilassa ja tutkitaan eristeen halkeamia. Nämä testit suoritetaan kaapelispesifikaatiossa vaaditussa lämpötilassa – tyypillisesti –15°C, –20°C tai –25°C yhdisteen koostumuksesta riippuen. Kylmätaivutustestin läpäiseminen -20 °C:ssa ei kuitenkaan tarkoita, että kaapelia voidaan käsitellä ja reitittää vapaasti -20 °C:ssa paikan päällä: testissä käytetään säädeltyä taivutusta tietyllä säteellä ja nopeudella, kun taas asennuspaikalla tapahtuu toistuvaa taivutusta, vetämistä kulmien ympäri ja kelan aukirullausta, mikä synnyttää jännityspitoisuuksia, joita testi ei toista.
Tehokkain lievennys HFFR-ohjauskaapeleiden kylmän sään asennukseen on lämpökäsittely: kaapelikelojen säilytys lämmitetyssä tilassa vähintään 15°C:ssa vähintään 24 tuntia ennen asennusta kylmiin ympäristöihin. Täyden kaapelikelan lämpömassa tarkoittaa, että kelan ydin voi pysyä kylmänä useita tunteja sen jälkeen, kun ulommat kerrokset ovat lämmenneet, joten käsittelyaika tulee perustua kelan kokoon – pienet rullat (alle 50 kg) voidaan käsitellä riittävästi 12 tunnissa, kun taas suuret rummut (yli 300 kg) voivat vaatia 48–72 tuntia käsittelyä. Kylmiin olosuhteisiin asennuksen aikana kelattu kaapeli tulee asentaa viipymättä sen sijaan, että se jätetään maahan, jossa se jäähtyy uudelleen, ja taivuttamista lämpötiloissa, jotka ovat massan nimelliskylmän taivutuslämpötilan alapuolella, tulee välttää reitittämällä kaapeli mahdollisimman suorina, kunnes se saavuttaa lopullisen asemansa. Laadukkaiden HFFR-kaapeleiden valmistajat julkaisevat yhä useammin erityisiä kylmäasennusohjeita vakioteknisten tietolehtiensä ohella, tunnustaen, että oikea asennusmenettely on osa tuotteen suorituskykyä.
Kuinka HFFR-ohjauskaapelin sertifiointi tulee varmistaa ja mitä asiakirjoja pyydetään
HFFR-ohjauskaapeleiden halogeenittomat ja vähäsavuiset väitteet ovat itsestäänselvyyksiä, elleivät ne tue kolmannen osapuolen akkreditoitujen laboratorioiden testiraportteja. Toisin kuin jotkin sähköturvallisuussertifikaatit, jotka edellyttävät jatkuvaa tehdasvalvontaa ja tuotteen uudelleentestausta, HFFR-palonkestosertifikaatti hankitaan usein kerran vertailurakenteelle ja sitä sovelletaan sitten kaikkiin kaapelirakenteisiin, jotka on valmistettu nimellisesti samalla yhdisteellä. Tämä käytäntö luo merkityksellisen varmistusaukon: seoskoostumus voi olla identtinen kaikissa rakenteissa, mutta kaapelin yleinen paloteho riippuu myös vaipan seinämän paksuudesta, polymeerin kokonaismassasta metriä kohti (joka määrittää polttoaineen kokonaiskuorman ja siten savun muodostumisen) ja säikeytysgeometriasta (joka vaikuttaa siihen, kuinka helposti ilma pääsee kaapelin sydämeen palamisen aikana). Testiraportti 4-johtimisesta 1,5 mm²:n rakenteesta ei automaattisesti vahvista saman kaapeliperheen 12-johtimisen 2,5 mm²:n rakenteen palokykyä.
Kun hankit HFFR-ohjauskaapeleita projekteihin, joissa on muodolliset paloturvallisuusvaatimukset, seuraavat asiakirjat tulee pyytää ja tarkistaa ennen materiaalin vastaanottamista paikan päällä:
- IEC 60754-1 ja -2 -testiraportit: Vahvistetaan, että halogeenipitoisuus on alle kynnysarvojen (pH > 4,3 ja johtavuus < 10 μS/mm standardille IEC 60754-2) käytetyille eristys- ja vaippaseoksille. Raportissa tulee mainita laboratorio, testauspäivämäärä ja testattu materiaaliyhdisteen nimitys – ei vain kaapelin tyyppimerkintä.
- IEC 61034-2 savutiheystestiraportti: Vahvistetaan ≥60 %:n läpäisykyky kaapelirakenteelle, jonka polymeerin kokonaismassa metriä kohti on vertailukelpoinen ostettavan rakenteen kanssa. Jos tilatussa kaapelissa on huomattavasti enemmän polymeerimassaa metriä kohden (enemmän johtimia, paksumpi vaippa) kuin testatussa rakenteessa, voi todellinen savukyky olla huonompi kuin testitulos osoittaa.
- IEC 60332-3 ryhmitelty liekin leviämisraportti: Määritetään, minkä luokan (A, B, C tai D) testattu rakenne täyttää, ja asennetun kaapelin määrä testissä käytettyä metriä kohti. Kategoria A (7 litraa/m) on vaativin ja oleellisin tiiviisti täytetyille kaapelihyllyille teollisissa ohjaussovelluksissa.
- Materiaalin jäljitettävyysilmoitus: Valmistajan vakuutus siitä, että toimitettu tietty tuotanto-erä on valmistettu käyttäen samoja yhdisteformulaatioita kuin sertifiointitesteissä, mukaan lukien yhdisteiden eränumerot, jos hankkeen laatudokumentaatiovaatimukset edellyttävät tällaista jäljitettävyyttä.
- RoHS-vaatimustenmukaisuusvakuutus: Vahvistaa, että kaapelimateriaalit – mukaan lukien kaikki HFFR-yhdisteen pehmittimet, stabilointiaineet, pigmentit ja prosessiapuaineet – ovat EU-direktiivin 2011/65/EU ainerajoitusten mukaisia. Jotkut HFFR-yhdisteet käyttävät prosessoinnin apuaineita tai stabilointiaineita, jotka sisältävät rajoitettuja ftalaatteja; HFFR-kaapeleiden RoHS-vaatimustenmukaisuus ei ole automaattinen, ja se on tarkistettava riippumatta halogeenivapaasta vakuutuksesta.
Hankkeissa, joita säätelevät erityiset alueelliset tai alakohtaiset standardit — EN 45545-2 rautateille, IEC 60092-359 merenkululle tai kansalliset rakennusmääräykset, jotka viittaavat CPR:n (Construction Products Regulation) -suorituskykyluokitukseen Euroopassa — sovellettavan standardin erityiset testiraportit on hankittava erikseen yleisistä IEC 60332/610734- ja/610734-standardien raja-arvoista. tavoilla, jotka tekevät standardien välisestä noudattamisesta epäluotettavia.
