Sähköajoneuvojen latausaseman kaapelin kattava esittely

I. Määritelmä ja ydinominaisuudet
Sähköajoneuvojen (EV) latausasemien kaapelit ovat erikoiskaapeleita, jotka on suunniteltu yhdistämään sähköajoneuvot latausasemiin (tai latauspistooleihin). Ne ovat vastuussa suuritehoisen tasavirran (DC) tai vaihtovirtasähkön (AC) siirtämisestä samalla kun ne integroivat toimintoja, kuten ohjausohjausta, signaalin takaisinkytkentää, viestintää ja lämpötilan valvontaa. Ne eivät ole yksinkertaisia ​​jatkojohtoja, vaan tärkeitä komponentteja, joissa yhdistyvät sähköturvallisuus, mekaaninen kestävyys, ympäristöön sopeutumiskyky ja ihmisen ja koneen välinen vuorovaikutus. Niiden suorituskyky vaikuttaa suoraan latausturvallisuuteen, tehokkuuteen ja käyttökokemukseen.

Perusominaisuudet:
Korkean virran siirto- ja jäähdytyskyky: On siirrettävä vakaasti suuria virtoja (esim. DC-pikalataus jopa 250 A:iin tai enemmän) pitkiä aikoja, ottaen huomioon johtimen lämmityksen ja lämmönpoiston suunnittelunäkökohdat.
Suurjänniteluokitus: Käyttöjännitteet kasvavat jatkuvasti (esim. DC 1000V, AC 690V), mikä asettaa tiukkoja vaatimuksia eristykselle ja suojaukselle.
Integroitu monitoimikaapelirakenne: Tyypillisesti siinä on komposiittirakenne, joka yhdistää voimalinjat, ohjauslinjat (CP/CC), tietoliikennelinjat (esim. CAN, PLC), maadoitusjohdot ja lämpötila-anturit (NTC).
Korkeat mekaaniset ja ympäristön kestävyysvaatimukset: Sen on kestettävä toistuvaa kiertymistä, murskaamista, vetämistä ja taivutusta, samalla kun se kestää ultraviolettisäteilyä (UV), otsonia, äärimmäisiä lämpötiloja (-40 °C - 125 °C), sadetta ja kemikaaleja (esim. jäänpoistosuoloja).
Tiukat turvallisuusstandardit: On täytettävä kansainväliset latausliitäntästandardit (esim. IEC 62196, GB/T 20234) ja kaapelien turvallisuusstandardit (esim. UL 62, EN 50620, GB/T 33594) sekä ylivirta- ja ylikuumenemissuojaominaisuudet.

II. Päätyypit ja sovellusskenaariot
Luokittelu lataustilan ja virtatyypin mukaan:
AC-latausaseman kaapelit (Tila 2/3): Käytetään kodin ja julkisiin hitaita latausasemia varten, joiden jännite on tyypillisesti 250 V/440 V AC ja virrat ≤ 63 A, ja niissä on suhteellisen kevyet rakenteet.
DC-latausaseman kaapelit (tila 4): Käytetään julkisissa pikalataus- ja ahtausasemissa, joiden jännitteet ovat jopa 1000 V DC tai korkeammat ja virrat ovat tyypillisesti 80 A - 500 A tai enemmän. Nämä kaapelit ovat paksumpia ja painavampia ja vaativat usein integroituja nestejäähdytysjärjestelmiä.

Luokittelu jäähdytysmenetelmän mukaan:
Passiivinen ilmajäähdytteinen tyyppi: Luottaa lämmön poistumiseen johdin- ja vaippamateriaalien kautta, ja sitä käytetään keskisuuren tai pienen tehon lataamiseen (esim. useimmat AC-asemat ja jotkut DC-asemat).
Aktiivinen nestejäähdytteinen tyyppi: Integroi itsenäiset jäähdytysnesteen kiertoputket kaapelin sisään, mikä mahdollistaa nesteen pakkojäähdytyksen. Tämä tekniikka voi lisätä saman ulkohalkaisijan omaavien kaapeleiden virransiirtokapasiteettia yli 50 %, mikä ratkaisee suuritehoisissa pikalatauksissa (≥ 350 kW) koottavien kaapeleiden ongelman.

Sovellusskenaariot:
Yksityinen lataus: Kodin seinään asennettavat AC-asemat, jotka vaativat kaapelilta suurta joustavuutta ja taivutussyklin kestoa.
Julkiset latausasemat: Sisältää AC-hidaslataus- ja DC-pikalatausasemat, jotka vaativat kaapelilta suurta kestävyyttä, säänkestävyyttä ja ilkivallankestävyyttä.
Tehokas akkulatausasemat: Käytä tavallisesti nestejäähdytteisiä kaapeleita tehokkaan pikalatauksen mahdollistamiseksi (esim. 350 kW–600 kW) pitäen samalla kaapelin kevyenä ja parantaen käyttökokemusta.

III. Tärkeimmät tuotantoprosessin ohjaimet

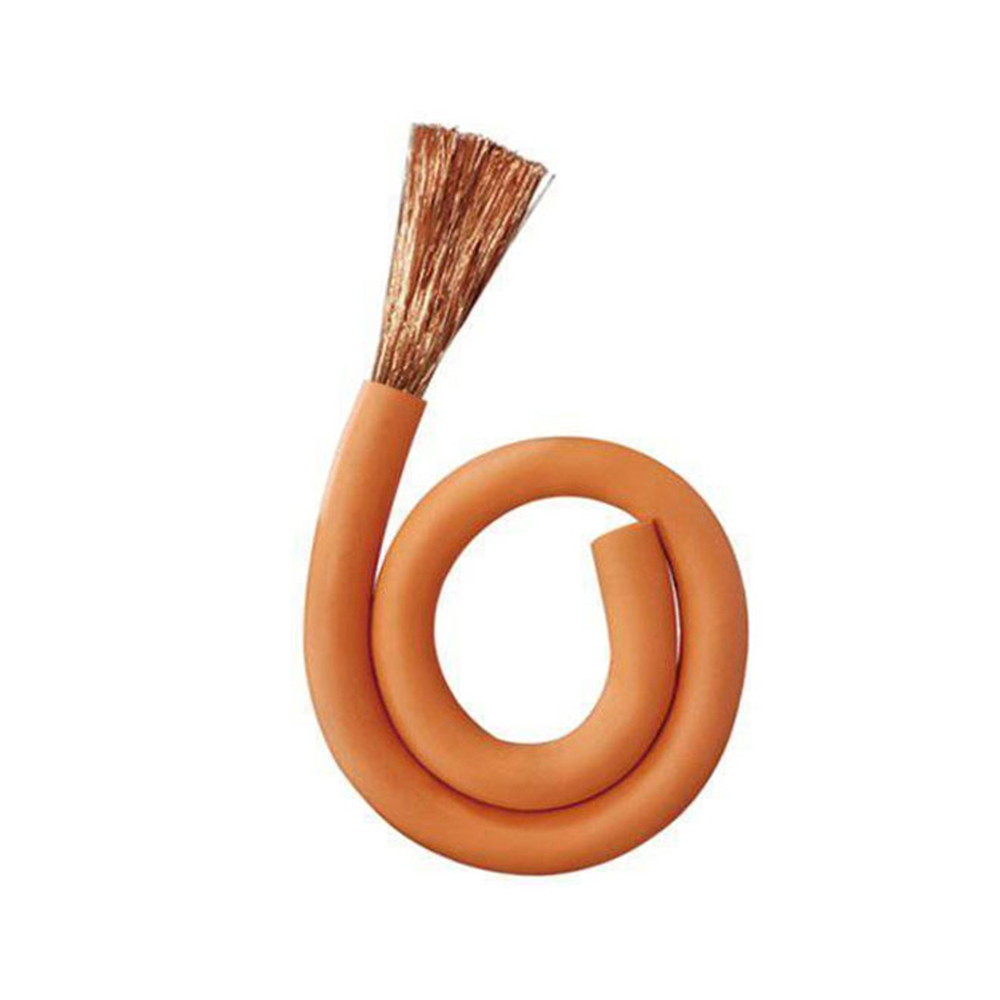

Johtimen suunnittelu ja valmistus: Käyttää monisäikeisiä, erittäin hienoja hapettomia kuparijohtoja tarkan nauhan takaamiseksi korkean joustavuuden varmistamiseksi. Suuritehoisissa tasavirtakaapeleissa voidaan käyttää muotoiltuja johtimia tilankäytön ja lämmönpoiston optimoimiseksi.
Eristys- ja suojajärjestelmä:
Sähköjohdot: Käytä korkean suorituskyvyn silloitettua polyeteeniä (XLPE) tai elastomeerisia materiaaleja korkeajänniteeristyksen varmistamiseksi.

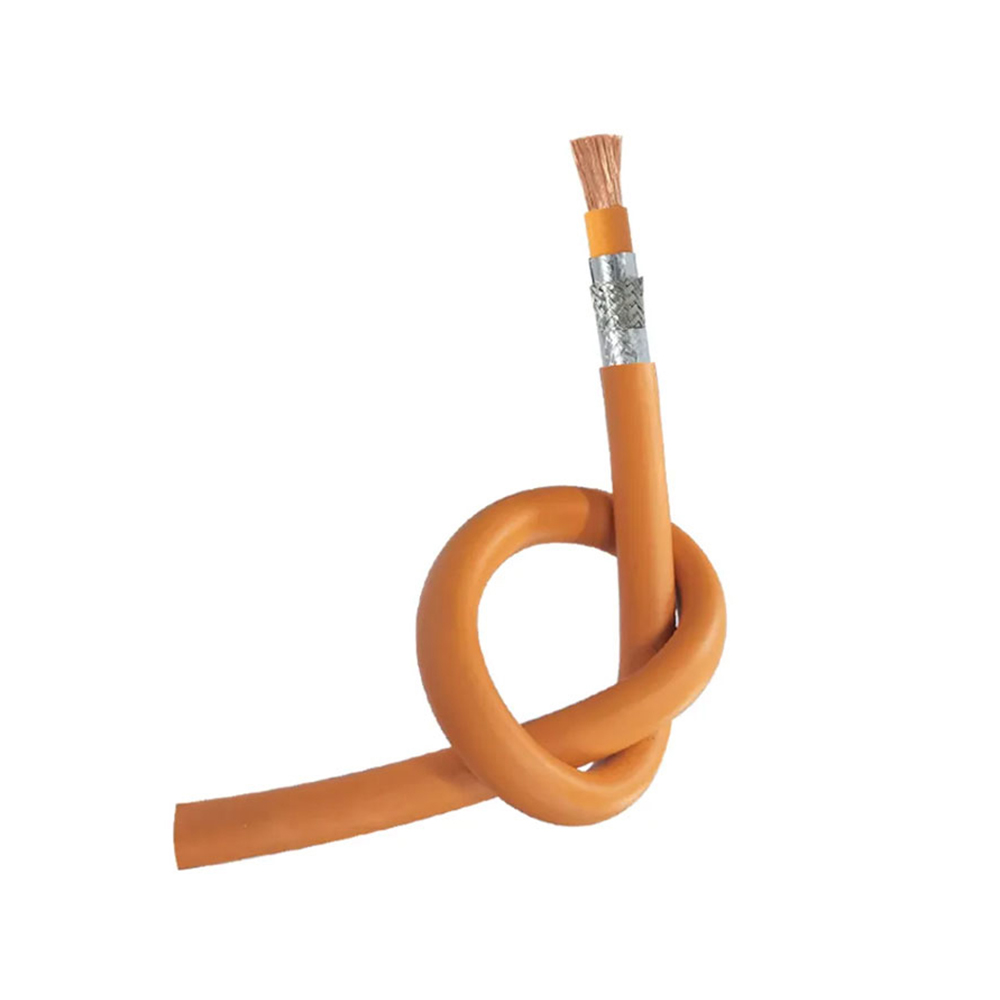

Suojaus: On käytettävä suuren peiton kuparilankaa tai punontaa yhdistettynä alumiinifoliokomposiittisuojaukseen, jotta voidaan tehokkaasti vaimentaa suurtaajuisia sähkömagneettisia häiriöitä ja suojata sisäisiä signaalilinjoja.
Vaippa ja vahvistuskerros: Ulkovaippa käyttää erittäin kulutusta kestäviä, säänkestäviä ja UV-säteitä kestäviä elastomeerisia materiaaleja (esim. erikois PVC, TPE, CSPE). Erittäin luja kuitupunos (esim. aramidi) on usein integroitu sisäisesti vetoelementiksi kestämään toistuvaa vetoa.
Nestejäähdytysputkien integrointi (nestejäähdytteisille kaapeleille): Mikrohalkaisijaltaan pienet jäähdytysnesteputket (tyypillisesti eristetyt pehmeät putket) on integroitu tarkasti kaapelin virtajohtoihin ja signaalilinjoihin kaapeloinnin aikana rakenteen vakauden ja jäähdytystehokkuuden varmistamiseksi.
Liittimen integrointivalu: Kaapelit ja latauspistoolin/-aseman liittimet integroidaan tyypillisesti ruiskuvalulla, jotta varmistetaan vesitiiviys (IP-luokitus, esim. IP67/IP54), vetovastus ja sähköliitäntöjen luotettavuus.
100 %:n turvallisuustestaus: Jokaiselle kaapelille on suoritettava suurjännitetestaus, eristysresistanssitestaus, jatkuvuustestaus ja toimintatestaus (esim. signaalisilmukat, lämpötila-anturit).

IV. Yksityiskohtaiset ydinedut
Turvallisuus pääprioriteettina: Monikerroksinen rakenne takaa suojan sähköiskuja, ylikuormitusta ja ylikuumenemisriskejä vastaan äärimmäisissä sääolosuhteissa ja toistuvassa käytössä, ja se sisältää paloa hidastavia materiaaleja, jännitteenkestävää eristystä, lämpötilan valvontaa ja tarkkaa signaalinhallintaa.
Tuki tehokkaalle lataukselle: Optimoitu johtimien suunnittelu ja nestejäähdytysteknologian käyttö tukevat suoraan suurempaa lataustehoa, mikä vähentää merkittävästi sähköauton latausaikaa.
Standardien noudattaminen ja maailmanlaajuinen markkinoillepääsy: Kansainvälisten ja alueellisten standardien tiukka noudattaminen varmistaa laillisen myynnin ja käytön kohdemarkkinoilla (esim. Kiinassa, Euroopassa, Pohjois-Amerikassa), mikä lisää kuluttajien luottamusta.

Yhteenveto
Sähköajoneuvojen latausaseman kaapelit ovat "valtimon viimeinen osa" sähköautojen latausekosysteemissä. Niiden tekninen taso määrittää suoraan latausturvallisuuden, nopeuden ja mukavuuden. Lataustehon edetessä kohti erittäin suuria nopeuksia, nestejäähdytyksen kaltaisista teknologioista on tullut seuraavan sukupolven kaapeleiden vakioominaisuuksia.
