Ominainen impedanssitoleranssi ja miksi se vaikuttaa suoraan väyläverkon luotettavuuteen

Jokainen teollisuuden kenttäväyläprotokolla, joka käyttää differentiaalista balansoitua siirtolinjaa – PROFIBUS DP, DeviceNet, CANopen, RS-485-pohjaiset järjestelmät – määrittää kaapelilleen nimellisen ominaisimpedanssin, yleisimmin 120 Ω. Tämä arvo ei ole mielivaltainen sopimus: se vastaa väyläsegmentin molempiin päihin sijoitettuja päätevastuksia, ja sovitetun kaapelin impedanssin ja päätevastuksen yhdistelmä vaimentaa signaalin heijastuksia, jotka muutoin vahingoittaisivat datakehyksiä. Kun kaapelin todellinen ominaisimpedanssi poikkeaa määritetystä arvosta, päätevastukset eivät enää muodosta täydellistä impedanssisovitusta, ja osittaiset heijastukset kulkevat takaisin väylää pitkin, mikä lisää kohinaa signaalisiirtymiin ja lisää bittivirhetiheyttä – erityisesti korkeilla baudinopeuksilla ja lähellä protokollan sallimia segmenttien enimmäispituuksia.

Ominaisen impedanssin määrää kaapelin kierretyn parin geometria: erityisesti johtimen halkaisijan suhde eristeen ulkohalkaisijaan sekä eristemateriaalin dielektrisyysvakio. Jos tavoite on 120 Ω, näitä parametreja on valvottava tarkasti valmistuksen aikana. 5 % nimellisarvoa ohuempi eristeseinä vähentää impedanssia noin 3–4 Ω – poikkeama, joka näyttää pieneltä, mutta voi aiheuttaa mitattavia heijastuskertoimia segmenteissä, jotka toimivat lähellä nimellispituusrajojaan. Ensiluokkaisissa väyläkaapeleissa käytetään vaahto- tai soludielektrisiä eristysyhdisteitä, jotka alentavat tehollista dielektrisyysvakiota kiinteään eristykseen verrattuna, jotta saavutetaan tavoiteimpedanssi ohuemmalla eristeseinällä, mikä pienentää kaapelin kokonaishalkaisijaa säilyttäen samalla sähköisen tarkkuuden. Kaapeleissa, jotka täyttävät 120 Ω:n nimellisimpedanssin, mutta jotka on valmistettu suuremmilla toleransseilla (±15 Ω vs. ±5 Ω, joka on saavutettavissa kontrolloidulla tuotannolla), esiintyy pisteestä pisteeseen impedanssin vaihtelua pituudessaan, jota ei voida korjata päätevastuksilla ja ne näkyvät hajautetuina heijastuslähteinä väylän segmentin poikki.

Impedanssitoleranssi näkyy harvoin vakiokaapeleiden testiraporteissa, jotka tyypillisesti mittaavat vain tasavirtaresistanssia, eristysresistanssia ja kapasitanssia – joista mikään ei paljasta suoraan ominaista impedanssiprofiilia kaapelin pituudella. Time-domain reflectometry (TDR) -testaus, joka lähettää nopeasti nousevan pulssin alas kaapelia pitkin ja mittaa heijastuksia etäisyyden funktiona, on sopiva työkalu impedanssin yhtenäisyyden arvioimiseen väyläkaapelia pitkin. TDR-testauksen määrittäminen osaksi kaapelin hyväksymiskriteerejä – ja TDR-jäljityksen pyytäminen tuotantotuotteeksi – antaa mielekkään varmistuksen impedanssin laadusta, jota resistanssi- ja kapasitanssimittaukset eivät yksinään pysty toimittamaan. Anhui Zhishang Cable Technology Co., Ltd. soveltaa hallittua eristysgeometriaa ja johdonmukaista asennuspituutta väyläkaapeleiden tuotannossa. Tavoitteena on impedanssin tasaisuus, joka tukee luotettavaa väylän toimintaa täydellä nimellispituuksilla.

Protokollakohtaiset kaapelivaatimukset, jotka jätetään yleensä huomiotta hankinnan aikana

Erilaiset teollisuuden kenttäväyläprotokollat asettavat kaapelien rakenteelle hyvin erityisiä vaatimuksia, jotka ylittävät yleisen määritelmän "suojattu kierretty pari". Ostamalla pätemättömän kaapelin, joka täyttää vain sähköiset perusparametrit – oikea impedanssi, riittävä suojaus – samalla kun protokollakohtaiset rakennevaatimukset puuttuvat, syntyy järjestelmiä, jotka toimivat ihanteellisissa olosuhteissa, mutta heikkenevät tai epäonnistuvat todellisten asennusten signaalin kuormituksen ja ympäristörasituksen vuoksi. Jokaisella seuraavilla protokollaperheillä on sitovia kaapelivaatimuksia, jotka vaativat yksilöllistä huomiota määrittelyn aikana.

PROFIBUS DP Type A -kaapeli määrittelee 135–165 Ω:n nimellisimpedanssin ja maksimikapasitanssin 30 pF/m, mutta myös vähimmäisresistanssin 110 Ω/km. Tämä alaraja on olemassa estämään liian paksuja johtimia luomasta siirtolinjaa, jolla on liian alhainen vaimennusominaisuus, mikä pidentäisi heijastusten soittoaikaa ja huonontaisi signaalin eheyttä suurilla siirtonopeuksilla. PROFIBUS-standardi määrittelee myös vähintään 85 %:n kuparipunossuojan peiton, koska suoja toimii signaalin referenssimaana RS-485 fyysiselle kerrokselle ja riittämätön peitto nostaa suojan impedanssia signaalitaajuuksilla, mikä heikentää yhteismoodin hylkäämistä.

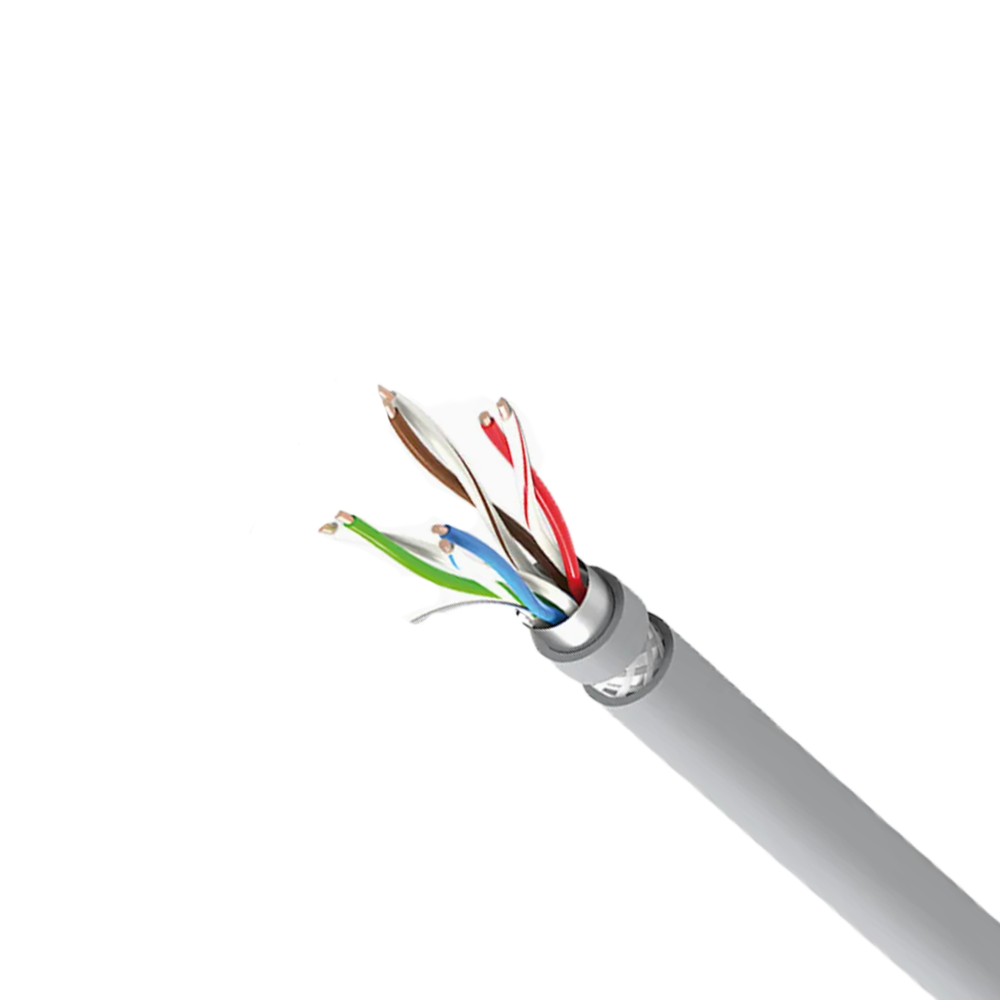

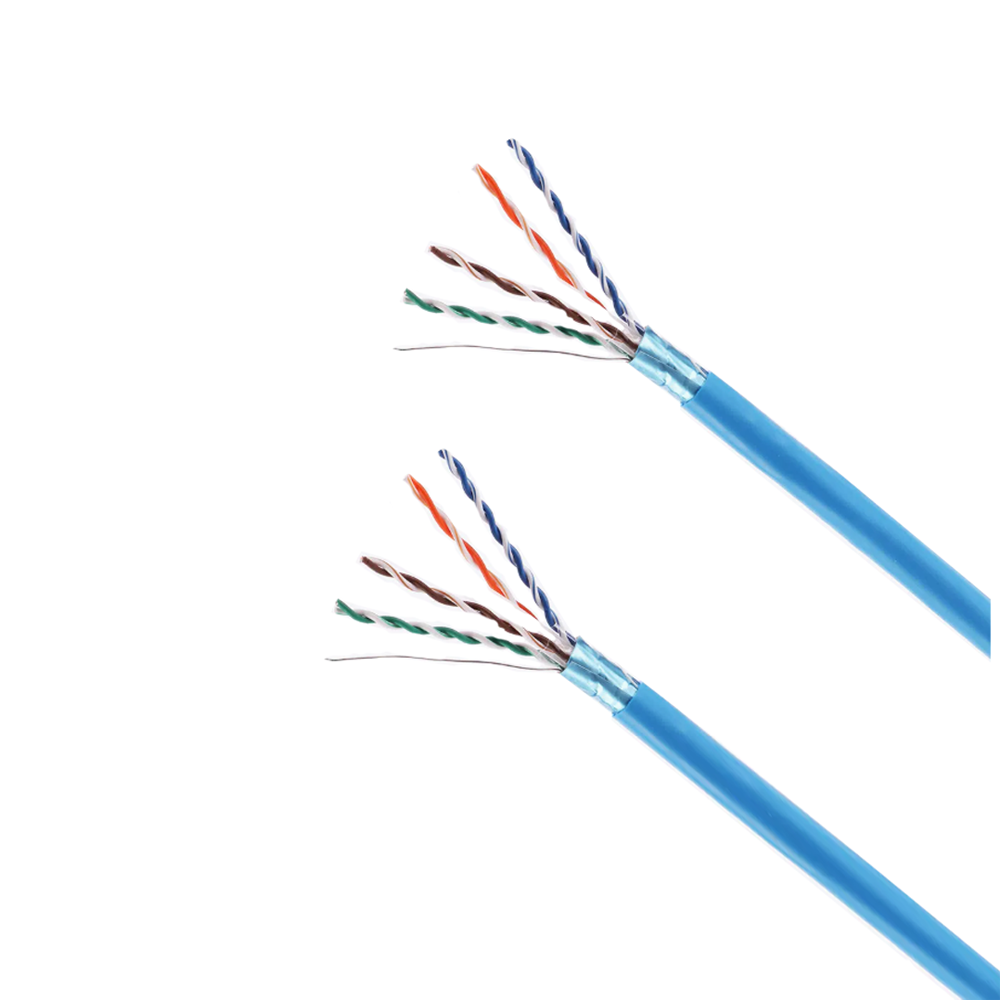

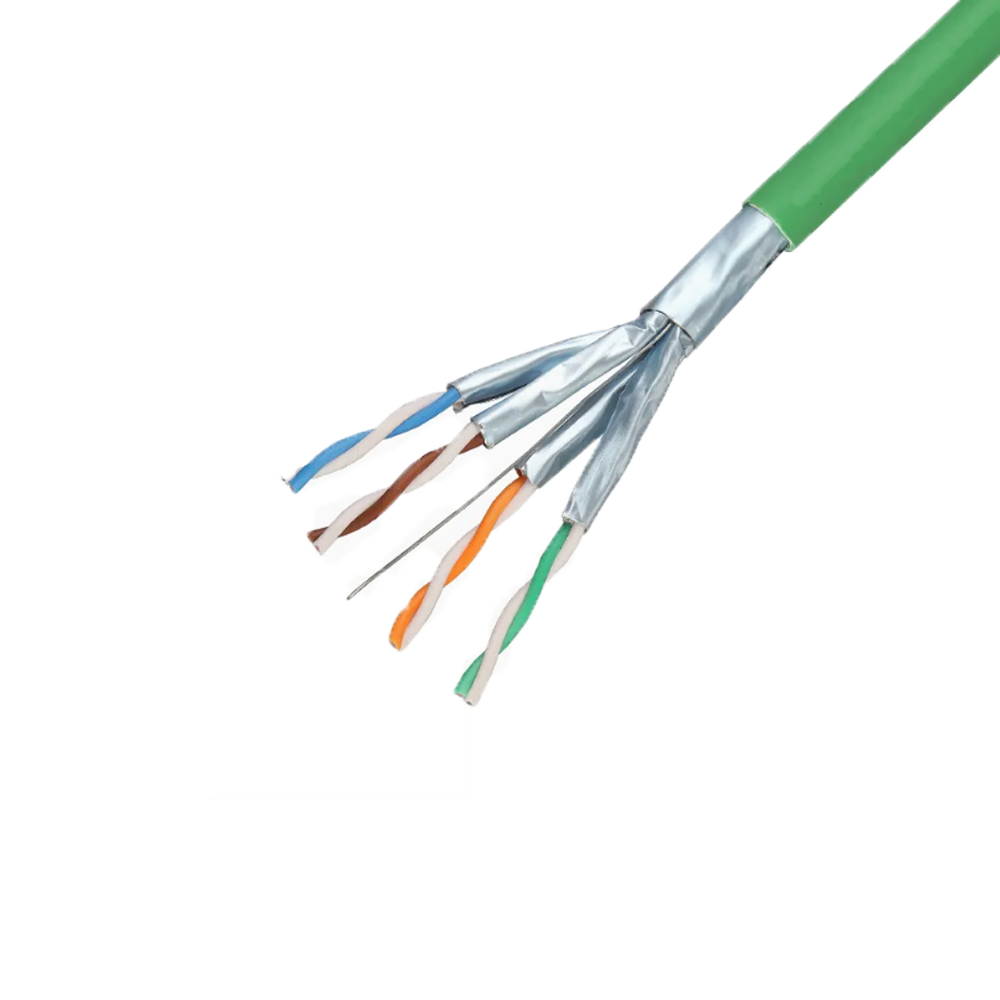

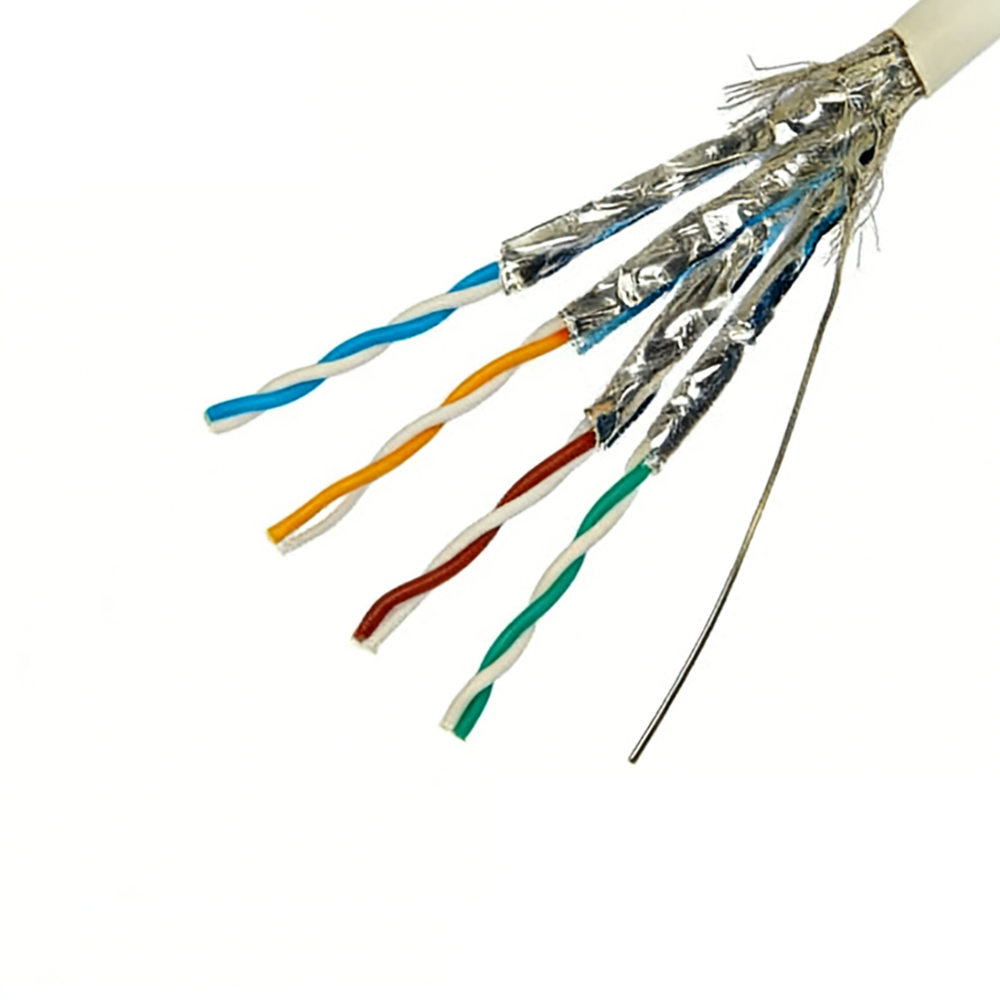

EtherCAT-, PROFINET- ja teollisuus-Ethernet-protokollat, jotka toimivat nopeudella 100 Mbit/s tai 1 Gbit/s, edellyttävät kaapeleita, jotka täyttävät IEC 11801:n luokan 5e tai luokan 6 sähköisen suorituskyvyn, mutta mekaanisin lisävaatimuksin, joita toimistotason Ethernet-kaapeli ei sisällä. Teollisuuden Ethernet-kaapelin on tyypillisesti oltava standardin IEC 61156-6 (kiinteälle asennukselle) tai IEC 61156-7 (kiinteälle asennukselle) tai IEC 61156-7:n (kiinteälle asennukselle) mukainen, jotka määrittelevät vähimmäistaivussateet, vetokuormituksen kestävyyden ja kestävyyden valmistusympäristöissä esiintyviä teollisuuskemikaaleja – leikkausnesteitä, hydrauliöljyä, puhdistusaineita – vastaan. Tavallisen toimistotason Cat5e-kaapelin käyttäminen teollisessa Ethernet-sovelluksessa täyttää sähkövaatimukset heti ensimmäisenä päivänä, mutta heikkenee nopeasti tehdasympäristöissä rutiininomaisen mekaanisen ja kemiallisen altistuksen vaikutuksesta.

Miten väyläkaapelin kapasitanssi metriä kohti rajoittaa segmenttien enimmäispituutta ja solmujen lukumäärää

Kenttäväyläsegmentissä sallittu segmentin maksimipituus ja solmujen enimmäismäärä eivät ole mielivaltaisia protokollaparametreja – ne johdetaan signaalin kuormituksesta, joka kertyy, kun kaapelin kapasitanssia ja solmutulokapasitanssia lisätään väylään. Tämän suhteen ymmärtäminen antaa järjestelmäsuunnittelijoille mahdollisuuden tehdä tietoisia päätöksiä kaapelin valinnasta, kun standardisegmentin pituustaulukot osoittautuvat liian rajoittaviksi tietylle laitokselle tai kun lyhyen segmentin tiheä solmujärjestely lähestyy yllättäen kuormitusrajaansa.

RS-485-pohjaisissa kenttäväyläprotokollissa jokainen väylään liitetty solmu kuormittaa linjaohjainta yksikkökuorman muodossa – alun perin määriteltiin 12 kΩ:n tuloimpedanssiksi, vaikka monet nykyaikaiset lähetin-vastaanottimet esittävät 1/4 tai 1/8 murtoyksikkökuormituksen, mikä mahdollistaa enemmän solmuja segmenttiä kohden. Kaapelin kapasitanssi toimii jakautuneena kuormana segmentille: 12 Mbit/s:ssa PROFIBUS DP määrittää segmentin maksimikapasitanssiksi 30 nF, mikä tarkoittaa kaapelin maksimipituutta 100 metriä käytettäessä 30 pF/m kaapelia. Sama 30 nF:n budjetti kaapelissa, jonka kapasitanssi on 50 pF/m, rajoittaa segmentin vain 60 metriin. Tämä tarkoittaa, että heikomman kaapelin ostaminen, joka säästää metrikohtaisia ​​kustannuksia, voi suoraan vähentää saavutettavissa olevaa järjestelmän sijoittelua, mikä saattaa edellyttää lisätoistimia tai segmenttien jakoja, jotka maksavat paljon enemmän kuin kaapelisäästöt.

Kaapelin kapasitanssi määräytyvät fyysisesti samoilla geometrisilla tekijöillä, jotka ohjaavat ominaisimpedanssia - johtimen halkaisija, eristeen seinämän paksuus ja dielektrisyysvakio. Pienelle kapasitanssille optimoidussa kaapelissa käytetään tyypillisesti paksua eristystä mataladielektrisyysvakioisella vaahtomuovilla tai soluseoksella, joka saavuttaa samanaikaisesti PROFIBUSin määrittelemät korkeat ominaisimpedanssiarvot (135–165 Ω). Nämä kaksi ominaisuutta – alhainen kapasitanssi ja korkea impedanssi – ovat geometrisesti yhdenmukaisia ​​ja saavutetaan samoilla suunnittelupäätöksillä, minkä vuoksi korkealaatuiset väyläkaapelit voivat täyttää molemmat vaatimukset samanaikaisesti, kun taas budjettikaapelit, jotka täyttävät impedanssin ilman kapasitanssin ohjausta (tai päinvastoin), luovat asennusrajoituksia, jotka ilmenevät vasta, kun verkko otetaan käyttöön täysikokoisena. Zhishang Cable valmistaa väyläkaapeleita, joiden kumpaakin parametria ohjataan ensisijaisena eritelmänä, mikä tarjoaa järjestelmäsuunnittelijalle protokollan salliman täyden segmentin pituuden.

Jatkuva Flex-väyläkaapelirakenne robotti- ja liikkuva-akselisovelluksiin

Teollisuusväyläkaapeli s robottikäsivarsiin, seitsenakselisiin yhteistyöroboteihin, lineaarisiin siirtojärjestelmiin ja työstökoneiden akseleihin asennetuissa mekaanisissa vaatimuksissa on kategorisesti erilaisia kuin kiinteän asennuksen paneelijohdotuksissa. Robottikäsi, joka suorittaa 60 sykliä minuutissa kolmen vuoron aikana, kerää noin 100 000 joustosykliä päivässä, mikä on 25 miljoonaa sykliä yhden vuoden aikana. Näissä jaksolaskennassa jokainen kaapelirakenteen elementti, jota ei ole erityisesti suunniteltu dynaamiseen taipumiseen, muodostuu mahdolliseksi vian alkamispaikaksi: johdinlangan murtumat, suojapunoksen katkeaminen, eristeen halkeilu taivutuskohdissa ja vaipan irtoaminen alla olevista elementeistä tulevat realistisiksi vikatiloiksi kaapelin odotetussa käyttöiässä, jos käytetään tavallista kiinteää asennuskaapelia.

Jatkuva joustava väyläkaapelirakenne käsittelee jokaisen vikatilan erityisillä suunnitteluvalinnoilla. Johtimet käyttävät hienointa saatavilla olevaa lankaluokkaa (luokka 6 IEC 60228:n tai vastaavan mukaan), joiden yksittäisten johtimien halkaisijat ovat niinkin pieniä kuin 0,04–0,06 mm poikkileikkaukseltaan pienillä johtimilla; hienot langat jakavat taivutusjännityksen siten, että yksittäinen lanka ei jännity kimmorajansa yli kaapelille määritettyjen vähimmäistaivutussädejaksojen aikana. Parikierrettä käytetään optimoidulla asennuspituudella, joka ei ole liian lyhyt (mikä aiheuttaisi ulompien johtimien kiristymisen taipuessa ja murtuessa) eikä liian pitkä (mikä aiheuttaisi parin geometrian vääristymisen taipuessa, mikä muuttaa impedanssia taivutuskohdassa). Kokonainen suojus, jos se on punos, käyttää hienolankapunosta, jonka kudoskulma ja peitto on erityisesti laskettu ylläpitämään jatkuvuutta ja peittoprosenttia taivutusjaksojen laskentaa varten – staattiseen asennukseen suunniteltu suojus kehittää avoimet piirit yksittäisiin punosjohtimiin murto-osan sisällä robottisovellusten edellyttämästä joustoiästä.

Jatkuvasti joustavien väyläkaapeleiden vaippamateriaalin valinta ei ole pelkästään joustavan yhdistelmän valinta – vaipan on myös säilytettävä kaapelin sylinterimäinen poikkileikkaus toistuvalla taivutuksella ilman ovalointia, mikä muuttaisi dielektristä geometriaa ja siirtäisi kaapelin ominaisimpedanssin pois nimellisarvostaan. PUR-vaipat (polyuretaani) ovat suositeltu valinta useimpiin jatkuvan joustavan väyläkaapelin sovelluksiin: PUR yhdistää korkean kulutuskestävyyden ja jatkuvan elastisen palautumisen muodonmuutoksen jälkeen, mikä tarkoittaa, että kaapeli palaa alkuperäiseen poikkileikkaukseensa jokaisen taivutusjakson jälkeen sen sijaan, että se muuttuisi vähitellen muotoaan kohti soikeaa profiilia. PUR:n kestävyys hydrauliöljyille, leikkausnesteille ja teollisille puhdistusaineille, joita on yleisesti käytetty työstökoneiden ympäristöissä, on lisäetu verrattuna TPE-vaippoihin, jotka tarjoavat vertailukelpoisen joustavuuden, mutta heikentävät kemiallista kestävyyttä konevoiteluaineissa yleisesti esiintyville aromaattisille ja alifaattisille hiilivedyille.

Rakennuselementit, jotka erottavat jatkuvan joustavuuden kiinteän asennuksen väyläkaapelista

• Kapellimestarinausluokka: Luokan 6 hienolankakerrostus (IEC 60228) verrattuna luokkaan 2 tai luokkaan 5; hienommat säikeet jakavat taivutusjännityksen ja pidentävät väsymisikää suuruusluokkaa tai enemmän kaapelin nimellisdynaamisella taivutussäteellä.
• Optimoitu paripituus: Ohjattu impedanssin siirtymisen estämiseksi taivutuksen aikana; liian lyhyt aiheuttaa johtimen ylikiristymistä sisäsäteellä, liian pitkä sallii parin geometrian vääristymisen.
• Hienolankainen punossuoja: Kudottu langoista, joiden halkaisija on alle 0,10 mm, lasketussa punoskulmassa, joka säilyttää peittoprosentin nimellisjoustojaksojen lukumäärän läpi ilman yksittäisen langan katkeamista.
• PUR-ulkovaippa: Tarjoaa elastisen poikkileikkauksen palautumisen taivutuksen jälkeen, estäen progressiivisen ovalisoinnin, joka muuttaa ominaisimpedanssia; kestää myös öljyjä ja teollisuuskemikaaleja.
• Ei-tarttuvien elementtien erotus: Kaapelielementtien välisten täyteaineiden ja sideaineiden on sallittava suhteellinen liike taivutuksen aikana; sidosrakenteet, jotka estävät elementtien välisen liukumisen, aiheuttavat leikkausjännitystä, joka murtaa sisäosat taivutuskohdassa.
