Alan osaaminen
Miksi antennieristetyt kaapelit korvaavat paljaat yläjohtimet ja mitä siirtymä vaatii
Paljaiden yläjohtimien korvaaminen antennieristetty kaapeli s (AIC) jakeluverkoissa ohjataan turvallisuus-, luotettavuus- ja kunnossapitotekijöiden yhdistelmällä, jotka vaikuttavat merkittävästi tietyissä asennusympäristöissä. Paljaat johtimet puu- tai betonipylväissä ovat olleet vakiona yli sadan vuoden ajan, mutta niiden suorituskyky tiheästi kasvatetuilla alueilla, rannikkoympäristöissä ja suurivikaisissa kaupunkiverkoissa on johtanut eristettyjen vaihtoehtojen laajaan käyttöön 1970-luvulta lähtien Skandinaviassa ja asteittain käyttöön Aasiassa, Afrikassa ja Latinalaisessa Amerikassa seuraavien vuosikymmenten aikana.
Antennieristeisten kaapeleiden ensisijainen tekninen etu paljaisiin johtimiin verrattuna on vikavirran vähentäminen johdin-johtimeen ja johdin-puukoskettimesta. Puun latvoksen läpi kulkeva paljas 11 kV:n jakelujohto vaatii 2–3 metrin vapaan käytävän molemmille puolille oksien koskettamisen estämiseksi tuulikuormituksessa; eristetty antennikaapeli kestää suoran haarakosketuksen ilman vian alkamista, koska eristys kestää kosketusjännitteen kosketustapahtuman ajan. Tämä mahdollistaa kulkuväylän leveyden pienentämisen 40–60 %, mikä vähentää merkittävästi maanraivauskustannuksia ja ympäristövaikutuksia metsäalueilla. Eristys ei tarjoa pysyvää kosketustoleranssia – jatkuva haarapaine kuluttaa lopulta vaippaa ja tunkeutuu johtimeen – mutta se muuttaa mahdollisesti kohtalokkaat hetkelliset viat hallittavissa oleviksi hitaasti kehittyviksi olosuhteiksi, jotka voidaan havaita ja poistaa ennen katkoksia.
Siirtyminen paljaista antennijärjestelmistä eristettyihin vaatii muutoksia laitteistossa, asennuskäytännössä ja suojajärjestelmien koordinoinnissa, joita projektisuunnittelussa usein aliarvioidaan. Paljaat johtimien napaliittimet — puristinpäälliset eristeet, puolaeristimet ja ristivarsilaitteistot — eivät ole yhteensopivia AIC-asennuksen kanssa, joka vaatii lähettimen langan tukijärjestelmiä, valmiiksi muotoiltuja kierteisiä kahvat, ripustuskiinnikkeet ja jännityspuristimet, jotka on suunniteltu tietylle kaapelin ulkohalkaisijalle ja mekaaniselle jännitysarvolle. Paljasjohtimien vikavirroille kalibroidut suojareleen asetukset on kalibroitava uudelleen eristetyille kaapeleille, joissa eristys viivästyttää vian kehittymistä muuttaen ylivirtareleiden näkemää aika-virtaprofiilia. Apuohjelmat, jotka asentavat AIC-johtimia paljaille johtimille suunniteltuihin laitteistoihin tai eivät pysty säätämään suojareleen asetuksia, kokevat usein joko virheen havaitsemisen tai häiriölaukaisun siirtymäkauden aikana.
Messenger-johtojen suunnittelu pienjännite-antennikaapeleissa ja sen vaikutus painumiseen ja jännitykseen

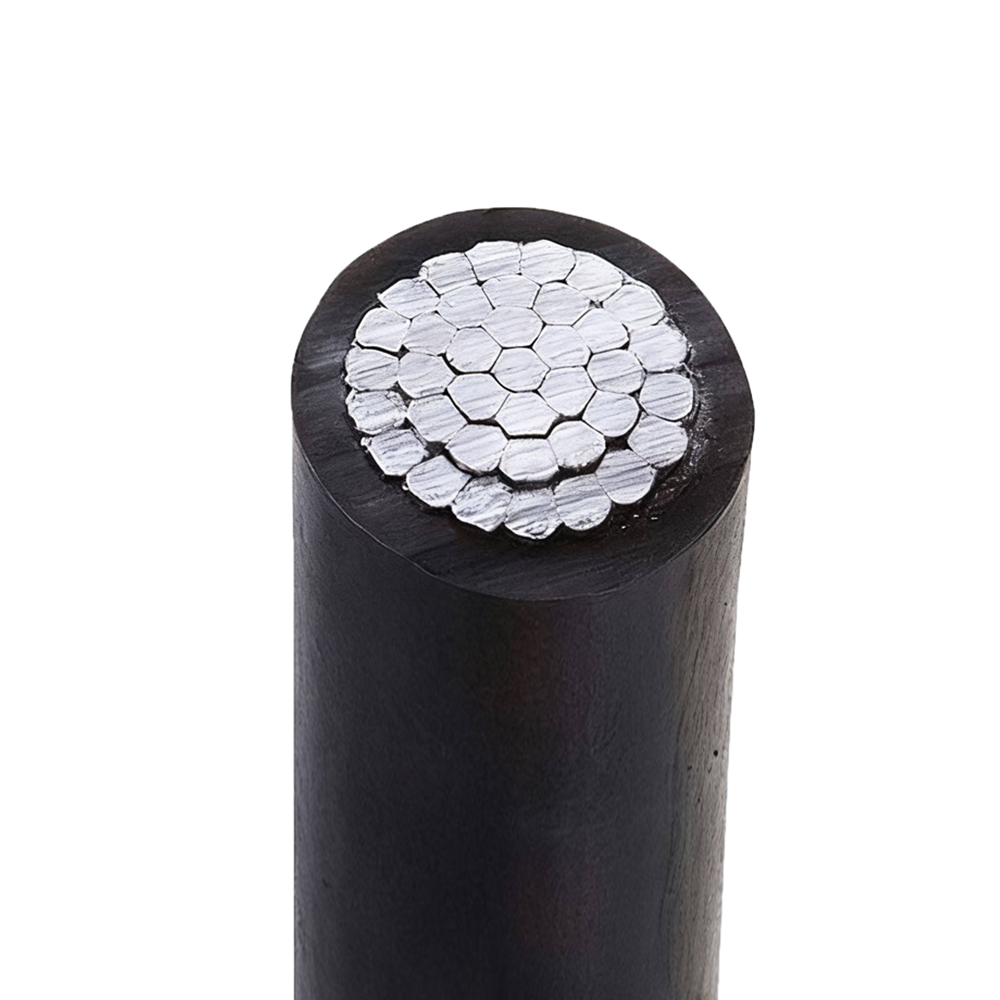

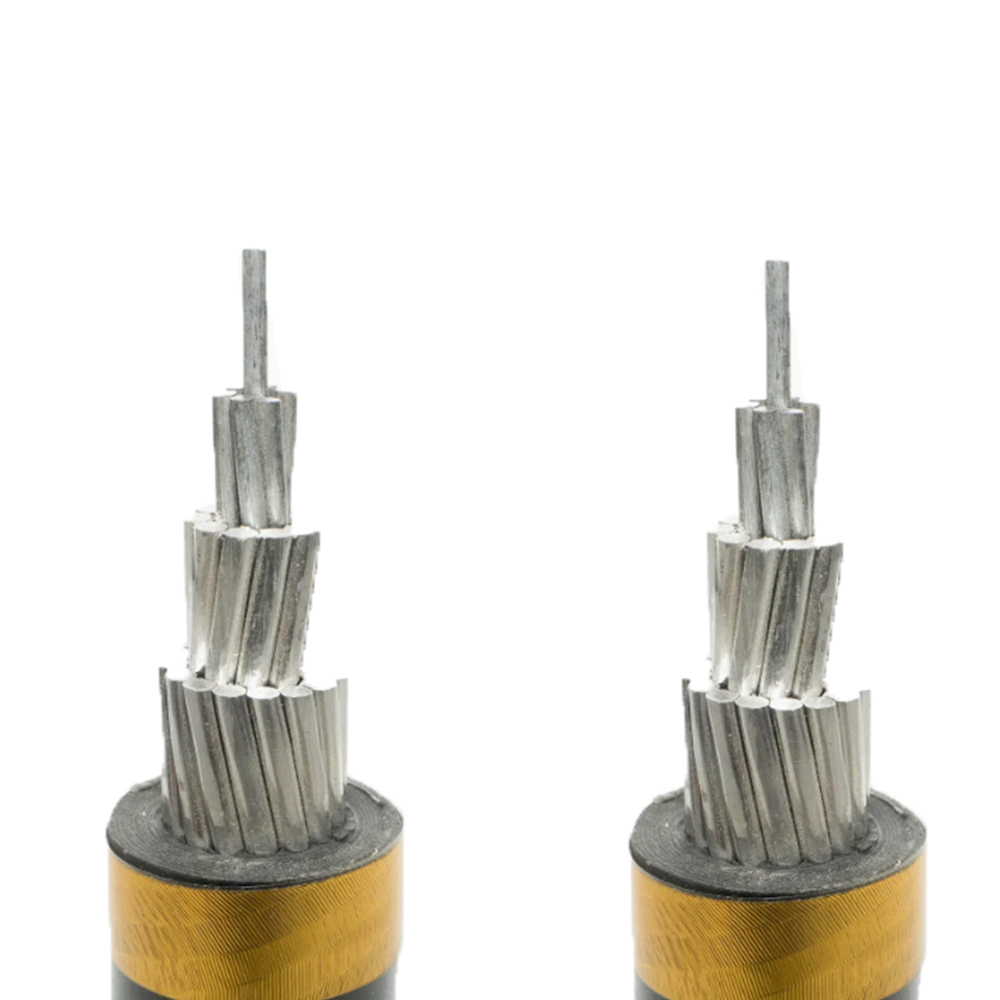

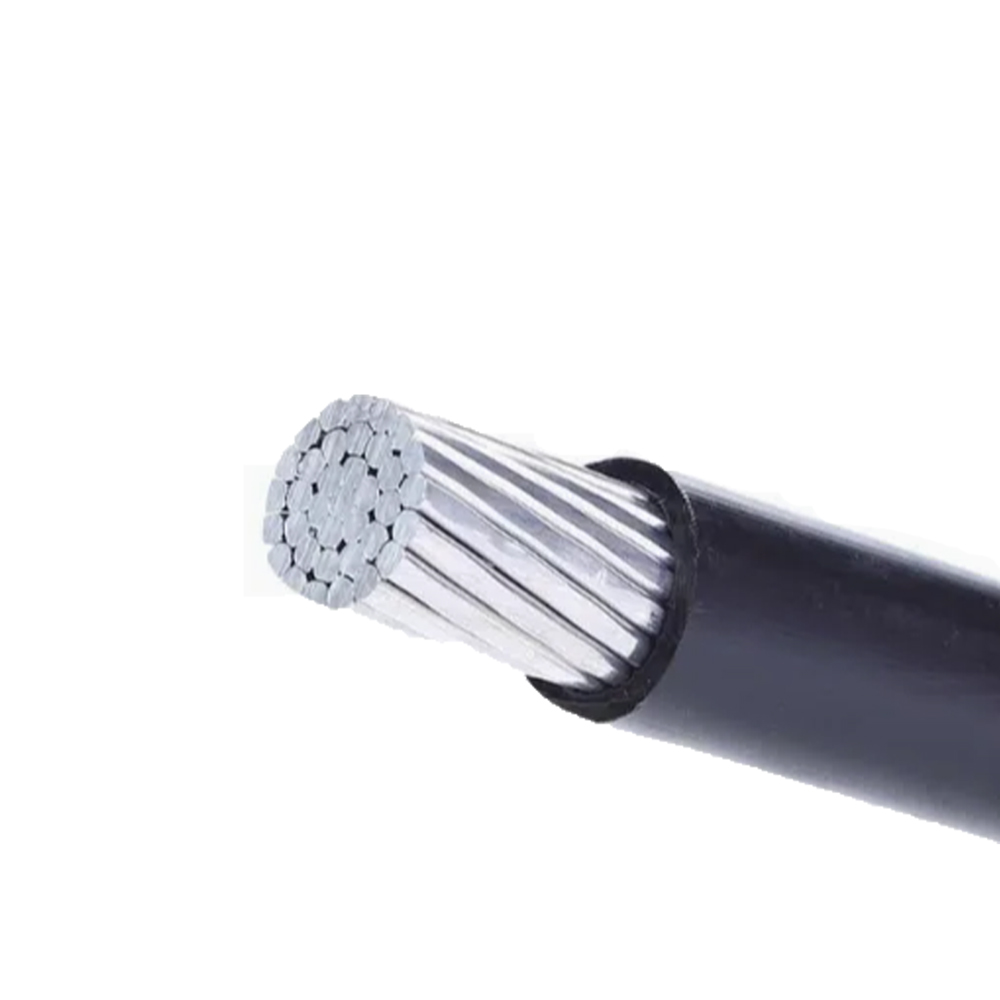

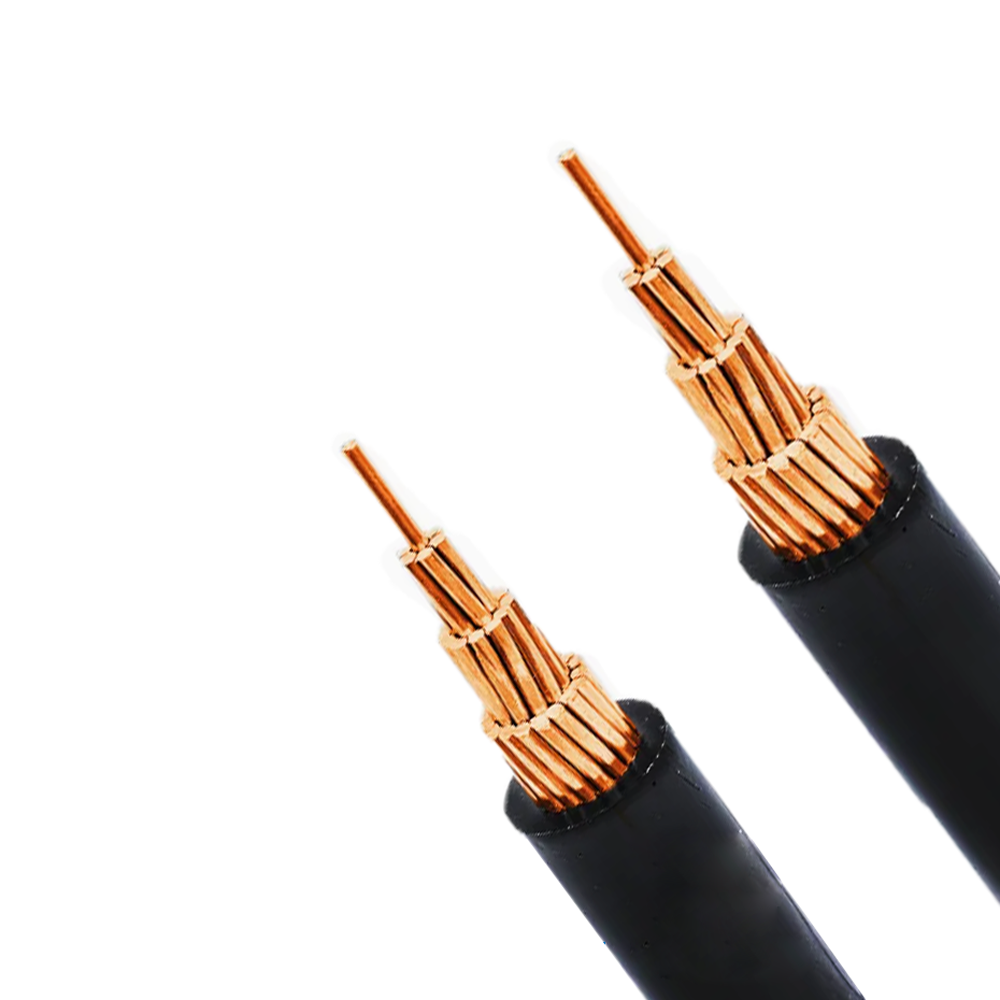

Pienjännitteisiä antennikaapeleita (ABC, tyypillisesti 0,6/1 kV nimellisarvo) on saatavana kahdessa mekaanisessa kokoonpanossa: erillisellä paljaalla tai eristetyllä lähettimen johdolla, joka kantaa nipun täyden mekaanisen kuorman, ja itsekantavissa kokoonpanoissa, joissa yksi eristetyistä johtimista toimii mekaanisena nollana. Näiden kokoonpanojen valinnalla on merkittäviä seurauksia jännevälin pituuteen, asennusjännitykseen, painumiskäyttäytymiseen lämpötilan vaihteluissa ja pitkäaikaiseen mekaaniseen luotettavuuteen.
Messenger-tuetussa ABC:ssä lähettilanka on tyypillisesti galvanoitu teräslanka tai teräsvahvistettu alumiinijohdin (ACSR), joka valitaan sähkövirran vaatimuksista riippumatta. Lähettilä kantaa koko kaapelinipun ajojohtimen kuorman, josta eristetyt johtimet riippuvat nippusiteillä tai esimuotoilluilla kahvoilla säännöllisin väliajoin – tyypillisesti 0,5–1,0 metrin välein jännevälillä. Lähettimen mekaanista rakennetta ohjaavat kaapelin suurin suunnittelujänne, asennusalueella sovellettavat tuuli- ja jääkuormitusolosuhteet sekä suurin sallittu painuma (joka vaikuttaa vaadittavaan pylväskorkeuden etäisyyteen maanpinnasta). 60 metrin jännevälillä kohtalaisella tuulivyöhykkeellä, jossa on 4-ytiminen 4×70 mm² ABC-kimppu, lähettijännitys voi maksimikuormitusolosuhteissa nousta 8–12 kN:iin, mikä vaatii vähintään 24–36 kN:n lähettimen murtolujuuden turvakertoimella 3. Alumiittaisen lähettimen käyttäminen, joka kehittää lämpöä liiallisesti nippu kosketusrakenteisiin tai kasvillisuuteen suunnitellun vapaan korkeuden alapuolella.
Itsekantava ABC eliminoi erillisen lähettimen käyttämällä nollajohdinta sekä sähköisenä nollana että mekaanisena kuormankannattimena. Tämän kokoonpanon nollajohtimen on oltava mekaanisesti mitoitettu täyttä ajojohtimien kuormaa varten, mikä tarkoittaa, että se on usein valmistettu ACSR:stä (alumiinijohtimella vahvistettu) tai kovavedetystä alumiiniseoksesta eikä vaihejohtimissa käytetystä hehkutetusta alumiinista. Nollajohtimen jännityksen tulee olla suurimmassa jää- ja tuulikuormituksessa johtimen nimellisjännitysrajan sisällä, mikä rajoittaa suurinta saavutettavaa jänneväliä. Itsekantavalle LV ABC:lle tyypilliset enimmäisjännevälit ovat 40-80 metriä riippuen johtimen koosta ja alueellisesta kuormitusluokasta; näiden jänteiden jälkeen tarvitaan välitukipylväitä, vaikka jännitteen pudotus alueen yli sallisi pidemmän sähköjännevälin. Itsekantava kokoonpano on yksinkertaisempi asentaa (ei vaadi erillistä messenger-asennusta), mutta se tarjoaa vähemmän suunnittelun joustavuutta kuin messenger-tuetut järjestelmät epätavallisiin jännegeometrioihin tai raskaisiin jääkuormitusolosuhteisiin.
Eristysmateriaalin valinta keskijännitteisille antennikaapeleille vaativissa ympäristöissä
Keskijännite antennieristetty kaapeli s (yleensä 10–35 kV) toimivat jatkuvassa UV-altistuksessa, laajassa lämpötilakierrossa ja suorassa sääkosketuksessa – olosuhteissa, jotka asettavat eristemateriaalin suorituskyvylle huomattavasti enemmän vaatimuksia kuin suojattu ympäristö maanalaisten tai sisäisten kaapelien asennuksista. Eristyksen tulee samanaikaisesti tarjota riittävä dielektrinen lujuus jänniteluokalle, kestää valohajoamista ja lämpöhapetusta 30–40 vuoden käyttöiän ajan sekä säilyttää riittävä mekaaninen joustavuus asennukseen matalissa lämpötiloissa. Nämä vaatimukset viittaavat silloitettuihin polymeerieristysjärjestelmiin termoplastisten materiaalien sijaan.

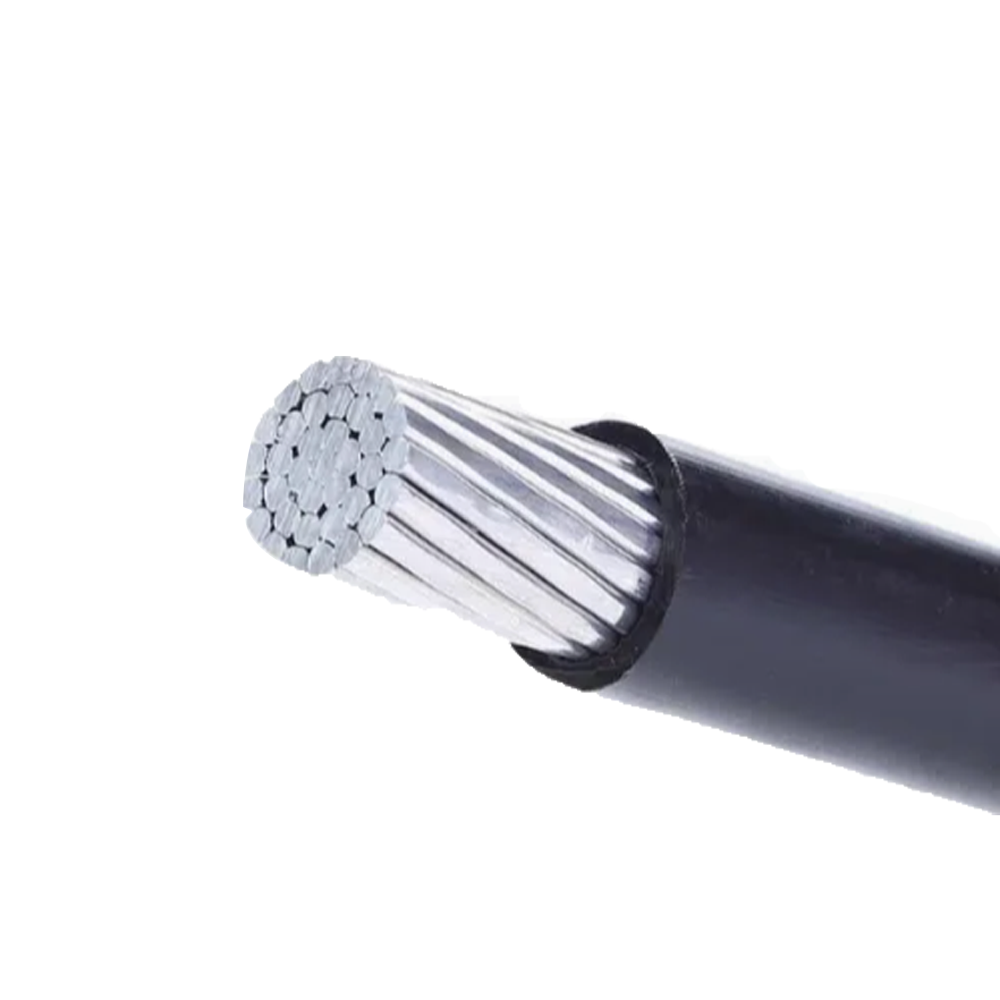

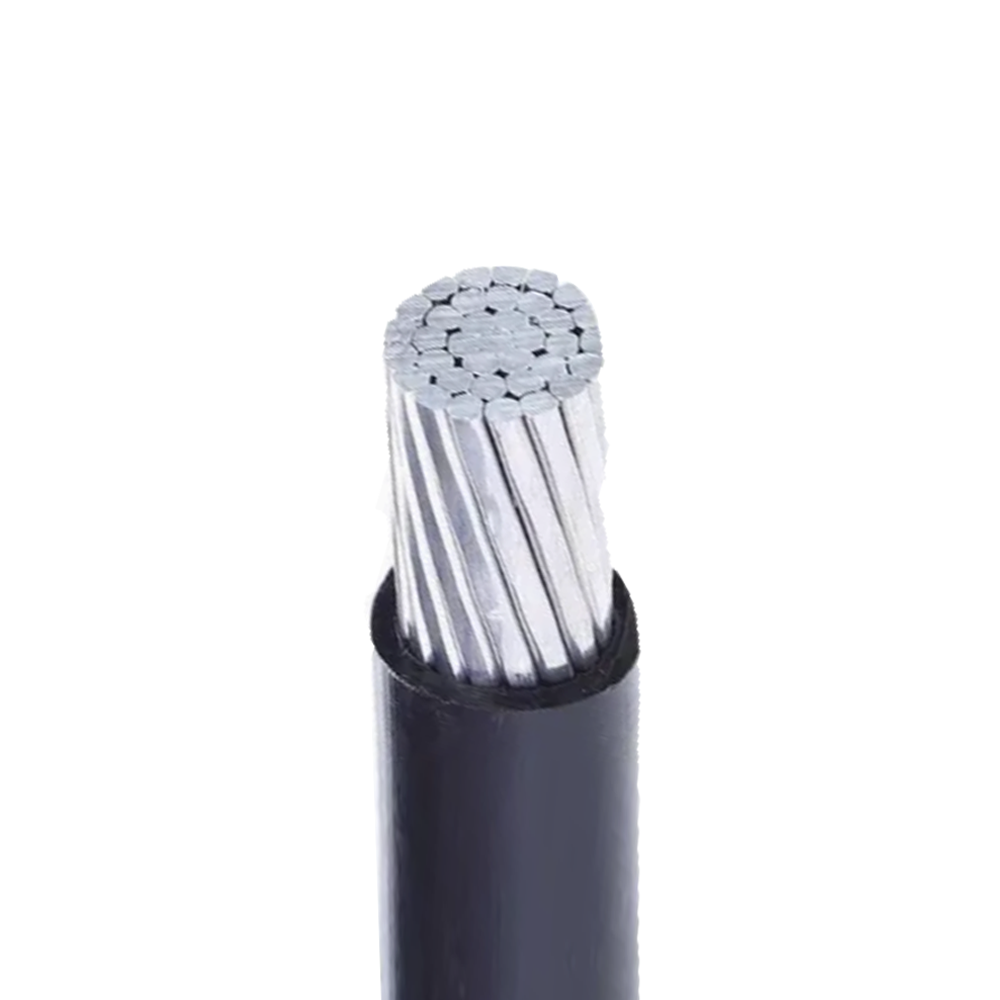

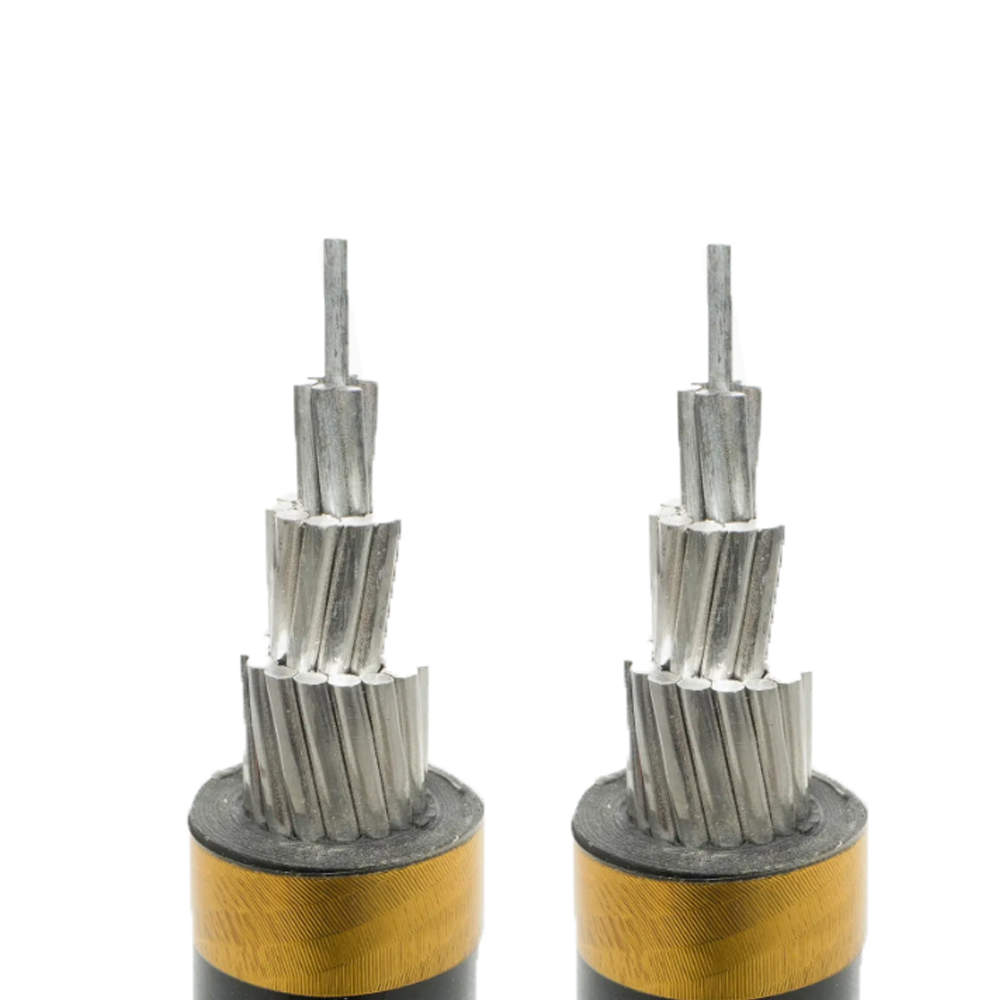

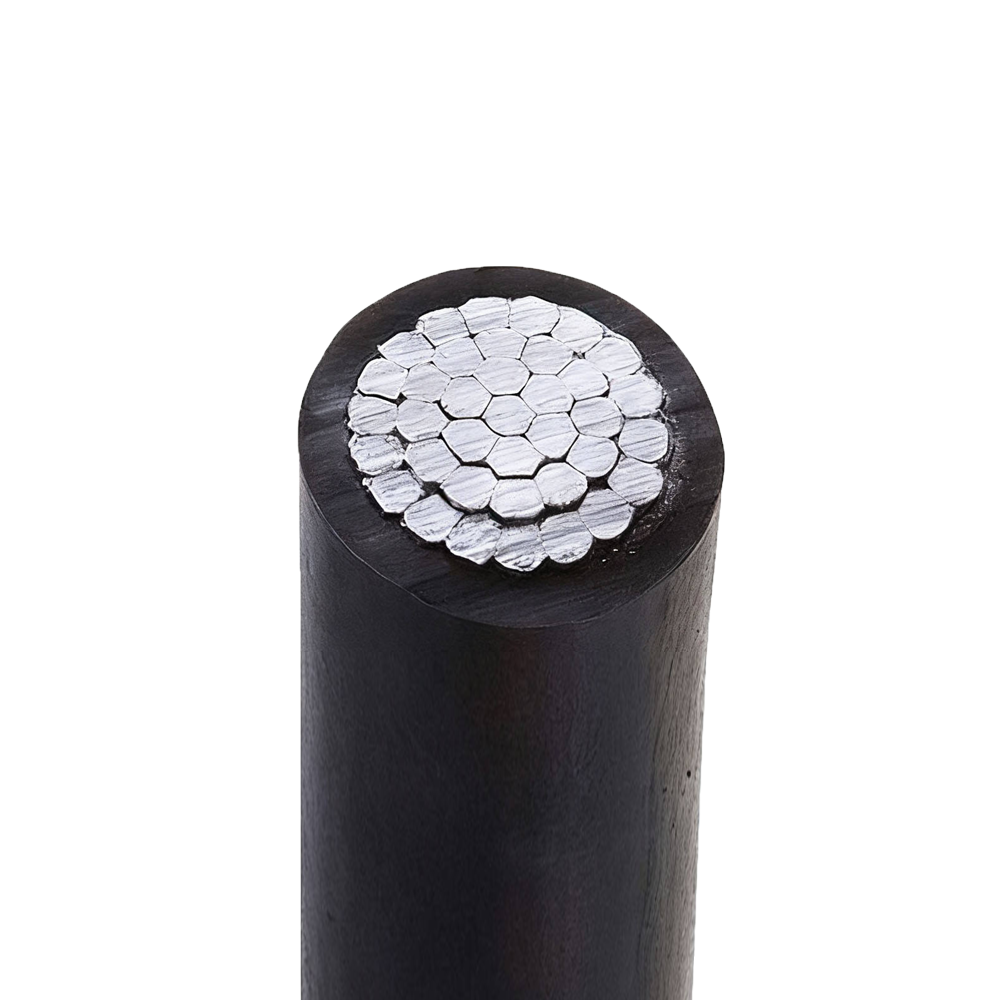

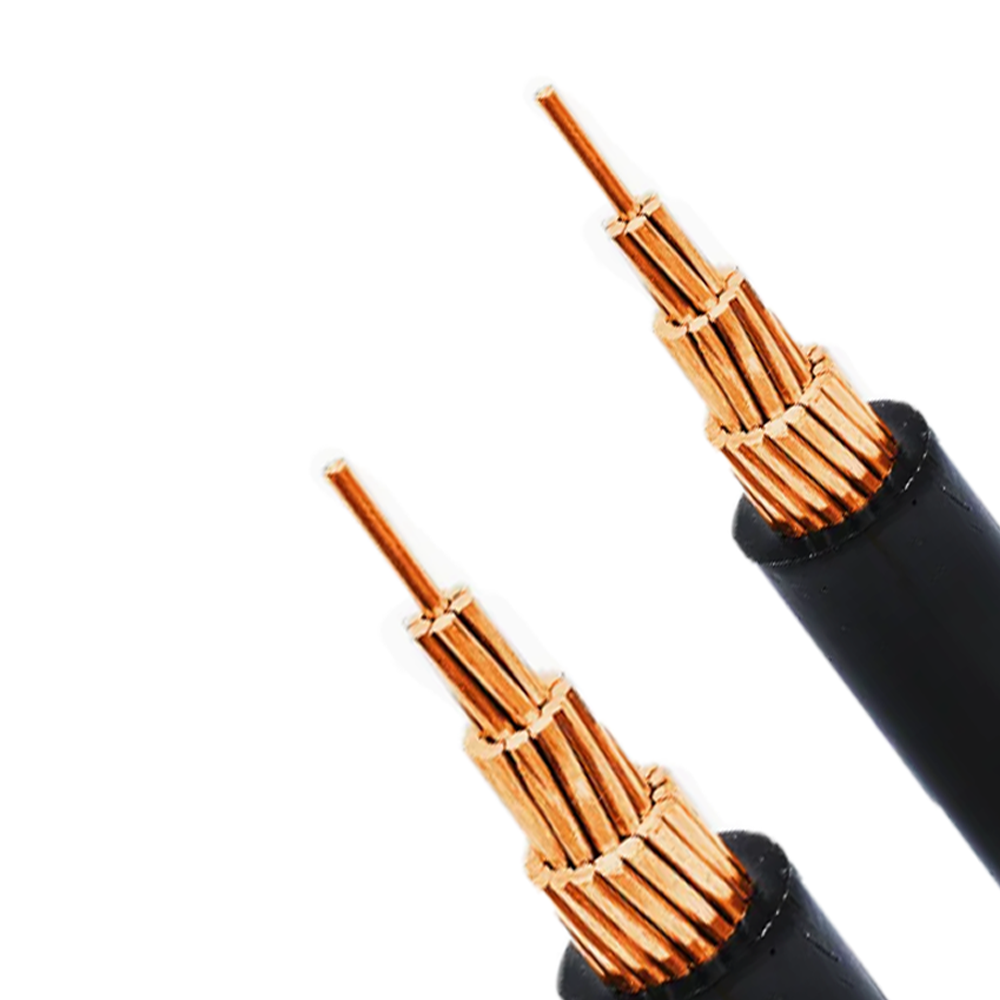

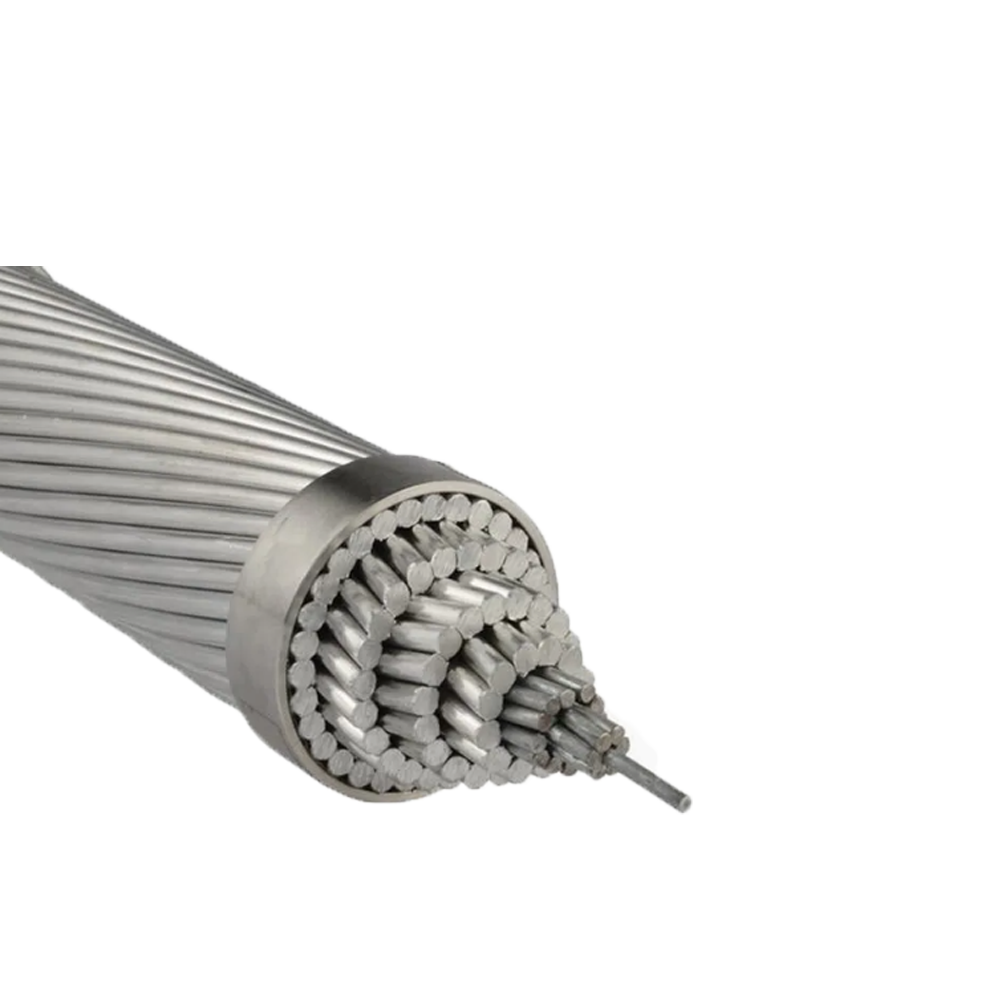

XLPE (ristisidottu polyeteeni) on hallitseva eristysmateriaali keskijännitteisessä AIC:ssä, koska se yhdistää korkean dielektrisen lujuuden, alhaisen dielektrisyysvakion, erinomaisen UV-kestävyyden sopivilla nokimusta- tai UV-stabilisaattorilisäaineilla ja lämpötilaluokituksen 90 °C jatkuvalla / 250 °C:n oikosulkulla. Toisin kuin termoplastinen PE, XLPE ei pehmene tai virtaa jatkuvassa mekaanisessa kuormituksessa korkeissa lämpötiloissa – kriittinen ominaisuus ilmakaapeleille, jotka voivat toimia korkeissa lämpötiloissa huippukuormituksen aikana kesällä. Silloitusverkko estää mittojen muutokset, joita muuten tapahtuisi suorassa PE:ssä sen kiteisen sulamislämpötilan (~125°C) yläpuolella, säilyttäen eristysgeometrian ja siten ominaisimpedanssin kaikissa käyttöolosuhteissa.
EPR (etyleenipropeenikumi) käytetään keskijännitteisessä AIC:ssä sovelluksissa, jotka vaativat suurempaa joustavuutta alhaisissa asennuslämpötiloissa tai luonnostaan ylivoimaista kosteudenkestävyyttä. EPR-eristetyt AIC-kaapelit pysyvät joustavina -40 °C:ssa, ja ne voidaan asentaa ja käsitellä ilman eristeen halkeamisen riskiä arktisissa tai korkean tason ympäristöissä, joissa XLPE-eristetyt kaapelit muuttuvat vaarallisen hauraiksi. EPR:n amorfinen molekyylirakenne tarjoaa myös luontaisen vastustuskyvyn vesipuiden muodostumiselle ilman XLPE:ssä vaadittuja puuta hidastavia lisäainepaketteja – olennainen AIC-asennuksissa korkean kosteuden rannikkoympäristöissä, joissa kosteuden tiivistyminen eristeen pinnalle on vakio. Kompromissi on EPR:n korkeampi dielektrisyysvakio (2,8–3,5 vs. 2,3 XLPE:lle), joka lisää kaapelin kapasitiivista latausvirtaa. Tämä on vähäinen huomio keskijännitteellä, mutta olennainen pitkillä maaseudun syöttölinjoilla, joissa latausvirta edustaa mitattavissa olevaa osaa lämpövoimakkuudesta.
Keskijännitteisen AIC:n ulkovaippa on eristeen päälle levitetty erillinen UV-stabiloitu musta polyeteeni- tai HDPE-kerros. Takin ensisijaiset toiminnot ovat UV-suoja (hiilimusta 2–3 painoprosenttia tarjoaa laajan spektrin UV-absorption), mekaaninen suojaus hankauskosketuksen aiheuttamalta hankaukselta ja linnunnokkasuojaus – merkittävä ongelma alueilla, joilla on suuria korvidoita tai papukaijoja, jotka nokivat kaapelin eristystä. Takin kovuus ja seinämän paksuus on määritelty kestämään lintujen hyökkäystä; Jotkut AIC-spesifikaatiot vaativat vaipan Shore D -kovuuden vähintään 50–55 ja vaipan seinämän paksuuden 1,5–2,0 mm, jotta tämä vikatila voidaan korjata herkillä maantieteellisillä alueilla.
Pienjännite- ja keskijänniteantennieristeisten kaapelirakenteiden vertailu
Vaikka sekä pienjännite että keskijännite antennieristetty kaapeli s on suunniteltu ulkokäyttöön, ja niiden rakenteet eroavat olennaisesti useista parametreista riippuen eri jänniteluokista, mekaanisista kuormitusvaatimuksista ja asennusympäristöistä. Näiden erojen ymmärtäminen auttaa laitoksia ja projektiinsinöörejä tekemään oikeat tiedot ja välttämään pienjännitekaapelikäytäntöjen soveltamista MV-asennuksiin tai päinvastoin.
| Parametri | Pienjännite-AIC (0,6/1 kV) | Keskijännite AIC (10–35 kV) |
| Eristysmateriaali | XLPE tai PVC (0,7–1,2 mm seinä) | XLPE tai EPR (3,4–8,0 mm seinä jännitteestä riippuen) |
| Johtimen näyttö | Ei vaadita | Puolijohtavan johdinsuoja vaaditaan yli ~6 kV U0 |
| Eristysnäyttö / Metalliverkko | Ei vaadita | Puolijohtava eristyssuoja vaaditaan kuparilankaa tai teippisuojaa |
| Johtimen materiaali | Hehkutettu alumiini (täysin alumiininen nippu); teräsvahvistettu neutraali itsekantavaan | AAAC (all-alumiiniseosjohdin) tai ACSR yksiytimiselle; kovavedetty alumiiniseos mieluiten |
| Tyypilliset jännevälit | 40–80 m (itsekantava); jopa 100 metriin erillisellä messengerillä | 60–150 m riippuen johtimen koosta ja kuormitusvyöhykkeestä |
| Asennusmenetelmä | Nippu koukussa yhteen; kierteinen ote tuissa | Yksiytimiset kaapelit, jotka on kierretty erikseen messengeriin; välikappaleiden ylläpitämä vaiheväli |
| Asiaankuuluvat standardit | IEC 60502-1, NFC 33-209, AS/NZS 3560 | IEC 60502-2, NFC 33-032, CENELEC HD 626 |
Keskijännitteisen AIC:n puolijohteiden ja eristyssuojainten vaatimus on merkittävin rakenteellinen ero, ja hankintaryhmät ymmärtävät sen usein väärin vain pienjännitekaapeleiden tekniset tiedot. Ilman johdinsuojaa säikeisen johtimen pinnalla oleva sähkökenttä on erittäin epätasainen – keskittynyt säikeen reunoihin ja pinnan ulkonemiin – ja osittainen purkaus alkaa näissä keskittymispisteissä. 10 kV AIC-kaapelissa sähkökenttägradientti suojaamattomalla johtimen pinnalla voi olla 5–10 kertaa eristyksen keskimääräinen kenttä, mikä ylittää huomattavasti XLPE:n osittaisen purkauksen alkamisrajan. Puolijohtava seula homogenisoi tämän kentän muodostamalla eristykseen tasaisen, jatkuvan potentiaalintasauksen, mikä pienentää huippukentän lähelle keskiarvoa. Johdinsuojan jättäminen pois tai väärin kiinnittäminen keskijännitteiseen AIC-kaapeliin – mitä ei voi tapahtua pienjännitekaapelissa, koska pienjännitekaapeleilla ei ole tällaista vaatimusta ja rakennusvaihetta ei yksinkertaisesti ole olemassa – johtaa osittaiseen purkauksen aiheuttamaan heikkenemiseen, joka lyhentää kaapelin käyttöikää odotetusta 30–40 vuodesta mahdollisesti 3–5 vuoteen.
Tuulen ja jään kuormitusstandardit ilmakaapeleiden mekaanisessa suunnittelussa: kuinka alueellinen ilmasto ohjaa johtimien valintaa
Antennieristettyjen kaapelien mekaanista rakennetta – johdinseosta, poikkileikkausta, säikeistysrakennetta ja tukilaitteiston arvoja – ohjaa suurin yhdistetty tuulen- ja jääkuormitus, jonka kaapelin on kestettävä ilman pysyvää muodonmuutosta tai säikeen katkeamista. Eri alueelliset standardit määrittelevät suunnittelun kuormitustapaukset paikallisten ilmastotietojen perusteella, ja lauhkeaan Euroopan ilmastoon optimoidun kaapelimekaanisen suunnittelun valitseminen ja sen asentaminen korkean jääkuormituksen Kanadan tai Norjan ympäristöön on järjestelmällinen suunnitteluvirhe, joka johtaa liialliseen painumiseen, liittimen irtoamiseen tai johtimen väsymiseen ensimmäisten vuosien aikana.
IEC 60826 -standardi tarjoaa puitteet ilmajohtojen mekaaniselle suunnittelulle ja määrittelee kolme kuormituksen luotettavuustasoa (I, II, III), jotka vastaavat 50, 150 ja 500 vuoden palautusjaksoja suunnittelutuuli- ja jäätapahtumalle. Useimmat jakeluapuohjelman tekniset tiedot käyttävät tason I tai II luotettavuutta. IEC:n puitteissa jääkuormitukselle on tunnusomaista vastaava jään paksuus johtimessa – tyypillisesti 0 mm (jäätön), 10 mm, 20 mm tai 30 mm – yhdistettynä samanaikaiseen tuulenpaineeseen. 30 mm:n jääholkki 95 mm²:n johtimessa lisää noin 2,5 kg/m omaa kuormaa johtimeen; 100 metrin jännevälillä tämä vastaa 250 kg lisäpainoa, jota johtimen ja napalaitteiston on tuettava. Johtimen enimmäisjännityksen on näissä olosuhteissa yhdessä alkuperäisen asennusjännityksen kanssa oltava alle johtimen nimellisjännityksen (RET) – tyypillisesti 20–25 % johtimen nimellisvetolujuudesta (RTS) jakeluverkkojen alumiiniseosjohtimien osalta.
Tuulikuormitus eristettyihin antennikaapeleihin eroaa paljaiden johtimien tuulikuormituksesta, koska eristetyn kaapelin suurempi ulkohalkaisija muodostaa suuremman poikkileikkausalan tuulenpaineelle. 95 mm²:n paljaan ACSR-johtimen ulkohalkaisija on noin 13,5 mm; saman johtimen, joka on eristetty XLPE:llä 10 kV palvelua varten, ulkohalkaisija voi olla 28–32 mm, mikä tuottaa yli kaksinkertaisen tuulen vastusvoiman pituusyksikköä kohden. Kaapelitoimittajat, jotka toimittavat johtimen poikkileikkaukseen perustuvia mekaanisia määrityksiä ottamatta huomioon eristetyn kaapelikokoonpanon aerodynaamisen halkaisijan kasvua, aliarvioivat järjestelmällisesti suunnitellun tuulikuormituksen, mikä saattaa johtaa kaapeleihin, jotka ylittävät niiden päivittäisen enimmäisjännityksensä suunnitelluissa tuuliolosuhteissa jopa ilman jääkuormitusta. Hankintaeritelmissä tulisi nimenomaisesti vaatia, että mekaanisen suunnittelun laskelmissa otetaan huomioon kaapelin kokonaisulkohalkaisija, ei vain paljain johtimen ominaisuuksia.
Johtimen metalliseoksen valinta on suorassa vuorovaikutuksessa jääkuormaussuorituskyvyn kanssa virumisen konseptin kautta. Jatkuvan jännityksen alaisina olevat alumiinijohtimet kokevat ajasta riippuvaa venymistä (virumista), joka eroaa elastisesta venymisestä – viruminen ei palaudu, kun kuorma poistetaan, mikä aiheuttaa pysyvän painumisen lisääntymisen käyttöiän aikana. Hehkutetulla alumiinilla (käytetään LV ABC-johtimissa joustavuuden vuoksi) on huomattavasti korkeampi virumisnopeus kuin kovavedetyllä alumiiniseoksella (AAAC, AAAR) vastaavalla jännityksellä. Jäälle alttiilla alueilla, joilla johtimissa esiintyy ajoittain suuria jännitteitä jääkuormitustapahtumien aikana, hehkutettujen alumiinijohtimien käyttö johtaa asteittaiseen painumiseen 10–15 vuoden aikana, mikä lopulta rikkoo maavaravaatimuksia. Kovavedettyjen alumiiniseosjohtimien määrittäminen virumisesijännityksillä asennuksen aikana on vakiomuotoinen vastatoimenpide alueilla, joilla on säännöllistä jääkuormitusta.
Antennieristettyjen kaapelien liittäminen ja päättäminen: käytännöt, jotka määrittävät pitkän aikavälin luotettavuuden
Antennieristettyjen kaapeleiden liitokset ja päätteet ovat tilastollisesti yleisimmät ennenaikaisten vikojen paikat antennijakeluverkoissa. Oikein valmistettu kaapeli, joka täyttää kaikki sähköiset ja mekaaniset vaatimukset, voi muuttua epäluotettaviksi yhdestä huonosti toteutetusta liitoksesta tai virheellisestä päätyksestä, ja yläpuolisessa asennuksessa liitoshäiriöt johtavat tyypillisesti avopiirivikoihin, jotka aiheuttavat katkoksia pikemminkin kuin maasulkuihin, jotka ilmajohtojen suojareleet on optimoitu havaitsemaan ja poistamaan nopeasti. Antennikaapeleiden liittämisen ja päättämisen kriittisten vaiheiden ymmärtäminen selittää, miksi erikoiskoulutus ja työkalut eivät ole neuvoteltavissa näissä toimissa.
LV-antennin kaapeliliitokset
Pienjännitteiset ABC-liitokset tehdään lävistysliittimillä (kutsutaan myös eristeen lävistysliittimiksi tai IPC:iksi), jotka kiinnittyvät eristettyyn kaapeliin ilman, että eristystä on kuorittava. Liittimen rungossa on ruostumattomasta teräksestä valmistetut lävistyshampaat, jotka tunkeutuvat eristeen läpi ja muodostavat kosketuksen johtimeen, kun liitin kiristetään määritettyyn arvoonsa leikkauspääpultilla – pultti leikkautuu irti määrätyllä vääntömomentilla, mikä antaa kosketusvahvistuksen, että oikea kosketusvoima on saavutettu, ja estää ylikiristymisen, joka voi vahingoittaa johdinsäikeitä. Lävistysliittimen runko on itsetiivistävä kosteuden pääsyä vastaan tunkeutumiskohtien ympärillä. Kriittinen asennusparametri on leikkausvääntömomentti – vakioavaimen käyttö ja vääntömomentin arvioiminen tuntuman perusteella tuottaa epäjohdonmukaisesti päätettyjä liitoksia, jotka joko alipuristuvat (suuri kosketusvastus) tai ylipuristuvat (sädevaurio) suurella nopeudella. IPC:t on asennettava kalibroidulla momenttiavaimella tai omalla vääntömomenttia rajoittavalla ohjaimella, jonka liittimen valmistaja on toimittanut tiettyä liitinsarjaa varten.
MV-antennikaapelin liitokset ja päätteet
Keskijännite AIC joints and terminations require restoration of each insulation layer in the correct sequence — conductor screen, insulation, insulation screen, metallic screen, and outer jacket — using materials that are electrically and mechanically compatible with the cable's original construction. Pre-formed cold-shrink or heat-shrink joint kits from reputable manufacturers provide calibrated material volumes and assembly sequences for specific cable families. The most critical step is the preparation of the insulation screen at the joint interface: the transition from screened to unscreened insulation must be smooth and gradual (typically a penciled taper of 15–25 mm length) to prevent field concentration at the screen cutback. An abrupt screen cutback — caused by using cutting tools that score the insulation surface or failing to taper the semiconductor layer — creates a triple point (conductor screen, insulation, and surrounding air meet at a single geometric point) where the electric field concentration can be 10–20 times the average field in the insulation, initiating partial discharge at operating voltage even when the rest of the joint is correctly assembled.
MV AIC:n ulkopäätteitä seurataan - johtavien hiilipolkujen muodostumista eristeen pintaa pitkin, mikä johtuu saastekertymästä yhdistettynä säännölliseen kostutukseen. Jäljitys kehittyy asteittain: kuivanauhakaari eristyspinnan märän ja kuivan vyöhykkeen rajoilla tuottaa riittävästi energiaa eristyspinnan paikallista hiiltymistä varten, ja toistuvat valokaarisyklit pidentävät hiilen polkua kohti jännitteistä johtimia kuukausien tai vuosien ajan. Vakiovastatoimena käytetään lämpökutistuvia tai kylmäkutisteisia ulkopäätesarjoja, jotka sisältävät erittäin kestävän silikonikumisuojan – sarjan sateenvarjon muotoisia ripoja, jotka lisäävät vuotoreitin pituutta jännitteisen johtimen ja maadoitettujen metalliseinien välillä ja suojaavat sadetta jatkuvan märkien kontaminaatiokerrosten muodostumisen estämiseksi. Erittäin saastuneissa ympäristöissä (rannikkoalueet, teollisuusalueet, aavikkoalueet, joissa on emäksistä pölyä) vaadittu ryömintäetäisyys nimellisjännitteen kilovolttia kohden ylittää standardin IEC 60071 -spesifikaation, mikä edellyttää joko pidempiä suojapäätteitä tai likaa estävää silikonirasvakäsittelyä säätiloissa.
Vian havaitsemisen ja suojauksen koordinoinnin erot paljaiden ilmajohtojen ja antennieristettyjen kaapeliverkkojen välillä
Jakeluverkon muuntaminen paljaista ilmajohtimista antennieristetyiksi kaapeleiksi muuttaa verkon vikakäyttäytymistä tavoilla, jotka edellyttävät vastaavia muutoksia suojareleen asetuksiin, uudelleensulkimien toimintasarjoihin ja vianhakufilosofiaan. Apuohjelmat, jotka asentavat AIC:n tarkistamatta ja säätämättä suojauksen koordinointia, kokevat usein aikoja, jolloin vian havaitseminen epäonnistuu (suojaus, joka ei laukea korkean impedanssin vioista, jotka viivästävät eristystä) tai häiritsevää toimintaa (suojaus, joka tulkitsee väärin eristysrajoitetut ohimenevät viat pysyviksi, lukitsemista vaativiksi vioksi).
Merkittävin muutos on johdin-johtime- ja johdin-puu-kosketusvikojen käyttäytyminen. Paljaalla ilmajohdolla tuulen aiheuttamasta laukkaamisesta tai kaatuneesta puun oksasta johtuva vaiheen välinen kosketus aiheuttaa pulttivian, jolla on erittäin pieni impedanssi – tyypillisesti alle 1 Ω kaariresistanssi – ja tuottaa vikavirtoja, jotka ylivirtaelementit havaitsevat helposti millisekunneissa. Eristetyssä antennikaapelissa sama kosketin muodostaa vikavirran, jonka täytyy kulkea kaapelin eristysvastuksen ja kapasitanssin läpi eikä suoraan johtimien välillä. Uudessa kosketuksessa vaurioitumattoman eristyksen kautta vikavirta voi olla vain muutama ampeeri – paljain johtimien vikoja varten kalibroitujen ylivirtareleiden vastaanottorajan alapuolella. Eristys heikkenee asteittain jatkuvassa sähkörasituksessa, ja vikavirta kasvaa minuuteissa tai tunneissa, kunnes se saavuttaa releen havahtumisrajan. Tämä viivästynyt vian kehittyminen tarkoittaa, että vian, joka olisi poistunut 0,3 sekunnissa paljaalla johdinverkolla, voi kestää 30–90 minuuttia kehittyä tasolle, joka laukaisee releen eristetyssä kaapeliverkossa, mikä voi aiheuttaa jatkuvaa eristyksen heikkenemistä, kaapelin kuumenemista ja tulipalon syttymistä kuivassa kasvillisessa kaapelin lepääessä.
Asianmukainen suojausfilosofian muutos AIC-verkkoihin sisältää standardin ylivirtasuojauksen täydentämisen maasulkusuojalla, joka on riittävän herkkä havaitsemaan eristysrajoitteisten kosketusvikojen aiheuttamat matalan tason vikavirrat. Herkät maasulkureleet (SEF), joiden vastaanottokynnykset ovat 1–5 A (verrattuna 10–50 A:n normaaliin maasulkusuojaukseen paljasjohtimissa verkoissa), voivat havaita alkuperäisen vuotovirran vaurioituneen eristyksen kautta ja laukaista syöttöjohdon ennen kuin vika kehittyy täysin eristeen rikkoutumiseen asti. Kompromissi on lisääntynyt herkkyys normaalille järjestelmän epätasapainolle ja harmonisille virroille, mikä vaatii huolellista SEF-relekynnyksen asetusta ja aikaviiveen koordinointia, jotta vältytään kuormituksen epätasapainosta aiheutuvilta haitallisilta laukaisuilta maaseudun verkoissa, joissa on pitkät yksivaiheiset kierteityssivut. Keskijänniteverkon neutraali maadoitus – olipa sitten tehokkaasti maadoitettu, resonanssimaadoitettu (Petersen-kela) tai eristetty nolla – määrittää sekä maasulkuvirtojen suuruuden että asianmukaisen SEF-releen herkkyyden, mikä tekee suojausfilosofian tarkastelusta erottamattoman maadoitusjärjestelmän kokoonpanosta siirryttäessä paljaasta antennijakelusta eristettyyn antenniin.
