Kuinka kierretty parigeometria ohjaa ylikuulumista tietoliikennekaapeleissa
Perusmelun vaimennusmekanismi kierretyssä parissa viestintäjohto ei ole itse kiertyminen erikseen vaan se on kierregeometrian johdonmukaisuus koko kaapelin pituudella. Kunkin parin kierrevälin pituus (yhdelle täydelliselle 360°:n kierteelle vaadittava etäisyys) määrittää taajuuden, jolla pari poistaa tehokkaimmin yhteistilan häiriöt. Kun pari altistuu ulkoiselle sähkömagneettiselle kentälle, yhden puolikierteen indusoitunut jännite on yhtä suuri ja vastakkainen viereisen puolikierteen indusoidun jännitteen kanssa, ja nämä kaksi kumoavat. Tämä peruutus on tehokas vain, jos putken pituus on tasainen; Vaihtelut aukon pituudessa luovat kohtia, joissa peruutus on epätäydellinen, jolloin jäännöskohina voi esiintyä differentiaalisena signaalin häiriönä.
Moniparissa viestintäkaapeleita , eri pareille on määritetty eri pituudet parien välisen ylikuulumisen vähentämiseksi – signaalienergian kytkeytymistä yhdestä parista viereiseen pariin. Jos kahdella parilla olisi identtiset putoamispituudet, niiden keskinäinen induktiivinen ja kapasitiivinen kytkentä olisi maksimoitu ja koherentti, mikä tuottaisi vahvan ylikuulumisen koko kaapelin pituudella. Määrittämällä erilliset asennuspituudet (esimerkiksi 12 mm, 16 mm, 20 mm ja 26 mm neljän parin kaapelissa), minkä tahansa kahden parin välinen kytkentä kumoutuu osittain, koska niiden välinen suhteellinen vaihe pyörii jatkuvasti kaapelin pituudella. Tämän periaatteen vuoksi vaurioituneen parin yksinkertaisesti kiertäminen uudelleen kenttäkorjauksen aikana – toistamatta alkuperäistä asennuspituutta ja johdonmukaisuutta – heikentää korjatun segmentin ylikuulumiskykyä verrattuna tehtaalla valmistettuun kaapeliin.
Kierretyn parin tasapaino – kahden johtimen sähkösymmetrisyys – on erillinen, mutta siihen liittyvä parametri. Epätasapaino aiheuttaa sen, että osa differentiaalisignaalista muunnetaan yhteismuotoiseksi ja päinvastoin, ilmiötä kutsutaan moodimuunnokseksi. Nopeissa datasovelluksissa moodimuunnos tuottaa paluuhäviön ja lisäyshäviön heikkenemisen, jota ei voida korjata vastaanottimen taajuuskorjauksella. Korkean paritasapainon saavuttaminen edellyttää johtimen halkaisijan tasaisuuden, eristeen seinämän epäkeskisyyden (asteen, jossa eristys on keskitetty johtimeen) ja eristeen dielektristen ominaisuuksien tiukkaa hallintaa tehtaan tuotantovaiheessa. Eristysseinä, jonka paksuus vaihtelee yli ±0,02 mm johtimen kehän ympärillä, aiheuttaa mitattavissa olevan pari-epätasapainon yli 100 MHz:n taajuuksilla.
Luokkien luokituserot datakaapeleissa ja mitä kukin kaistanleveyskynnys todellisuudessa vaatii
Ethernet-kaapeliluokat (Cat5e, Kissa 6, Cat6A, Cat7, Cat8) määritellään niiden siirtosuorituskyvyn mukaan tiettyyn kaistanleveyteen asti, ja jokainen luokan aste sisältää erityisiä rakenteellisia muutoksia – ei pelkästään saman mallin tiukempia toleransseja. Kunkin tason muutosten ymmärtäminen auttaa hankintatiimiä arvioimaan, tarvitaanko ylempää luokkaa tietylle sovellukselle vai onko se määritelty konservatiivisesti ilman teknisiä perusteita.
| Luokka | Kaistanleveys | Suurin tiedonsiirtonopeus | Keskeinen rakennusero | Vakio |
| Cat5e | 100 MHz | 1 Gbps | Tiukemmat NEXT-rajat vs. Cat5; spline-erotinta ei tarvita | TIA-568-C.2 / IEC 61156-5 |
| Cat6 | 250 MHz | 1 Gbps / 10 Gbps (≤ 55 m) | Cross-filler spline erottaa parit; suurempi ulkohalkaisija (~6,2 mm) | TIA-568-C.2 / IEC 61156-5 |
| Cat6A | 500 MHz | 10 Gb/s (100 m) | On täytettävä alien Crosstalk (AXT) -rajoitukset; suojattu tai suurempi OD UTP (~8 mm) | TIA-568-C.2 / IEC 61156-5 |
| Cat7 | 600 MHz | 10 Gb/s (100 m) | Yksittäisen parin suojaus (FTP/SSTP) pakollinen; vaatii GG45- tai TERA-liittimen | ISO/IEC 11801 luokka F |
| Cat8 | 2000 MHz | 25/40 Gbps (30 m) | S/FTP-rakennus pakollinen; suunniteltu käytettäväksi datakeskuksen telineen päällä | TIA-568-C.2-1 / ISO/IEC 11801-3 |
Yksi rakennusyksityiskohta, joka vaikuttaa merkittävästi kenttäasennukseen, on Cat6:ssa esitelty ristikkäistäyttökiila. Tämä muovinen X-muotoinen erotin kulkee pitkin kaapelin sydäntä ja eristää fyysisesti jokaisen neljästä kierretystä parista omassa kvadrantissaan, mikä vähentää pari-pari-kapasitiivista kytkentää. Spline on välttämätön Cat6:n 250 MHz NEXT-rajojen saavuttamiseksi, mutta se lisää kaapelin halkaisijaa ja jäykkyyttä, vähentää taivutusjoustavuutta verrattuna Cat5e:hen ja vaatii yhteensopivia päätetyökaluja, jotka voivat sijoittaa parit oikein splinen ympärille RJ45-liittimessä tai Keystone-liittimessä. Asentajat, jotka aliarvioivat tämän jäykkyyseron, aiheuttavat usein asennusvaurioita – mutkaisia johtimia, ylitaipuneita pareja päätepisteissä –, jotka läpäisevät visuaalisen tarkastuksen, mutta heikentävät liitäntähäviön ja paluuhäviön parametreja Cat6-kynnyksen alapuolelle.
Cat6A esittelee lisäsuorituskykyparametrin, joka puuttuu alemmista luokista: Alien Crosstalk (AXT), joka mittaa signaalin kytkentää vierekkäisten kaapelien välillä nipussa eikä yhden kaapelin parien välillä. AXT-rajojen täyttäminen edellyttää joko suojattua rakennetta (S/FTP tai F/UTP) tai huomattavasti suurempaa suojaamattoman kaapelin halkaisijaa, mikä lisää kaapeleiden välistä fyysistä eroa. Tästä syystä suojaamattomien Cat6A-kaapeleiden ulkohalkaisija on 7,5–8,5 mm, kun se Cat6:ssa on 5,5–6,2 mm – suurempi halkaisija on mekaaninen keino saavuttaa AXT-yhteensopivuus ilman suojausta.
Viestintäkaapeleiden signaalin vaimennus: syyt ja kuinka valmistajat hallitsevat sitä
Liitäntähäviö (vaimennus) tietoliikennekaapelissa ei ole yksittäinen ilmiö, vaan kolmen fyysisesti erillisen häviömekanismin summa, joista jokainen reagoi eri tavalla johtimen koon, eristemateriaalin ja toimintataajuuden muutoksiin. Yksittäisten avustajien ymmärtäminen antaa kaapelisuunnittelijoille mahdollisuuden tehdä kohdennettuja parannuksia johtimien poikkileikkauksen kasvattamisen sijaan – mikä lisää kustannuksia, painoa ja kaapelin halkaisijaa ja ratkaisee ongelman vain osittain.
Johtimen (ohminen) häviö
Tasavirtaresistanssihäviö hallitsee matalilla taajuuksilla ja pienenee johtimen poikkileikkauksen kasvaessa. Korkeammilla taajuuksilla skin-ilmiö keskittää virran johtimen yhä ohuempaan pintakerrokseen, mikä vähentää tehokkaasti johtavaa poikkileikkausta ja lisää vastusta sen DC-arvon yläpuolelle. 100 MHz:n kalvon syvyys kuparissa on noin 6,6 μm – mikä tarkoittaa, että tyypillisellä 0,5 mm halkaisijaltaan olevan johtimen virrasta yli 95 % virtaa ohuella rengasmaisella alueella lähellä johtimen pintaa. Tästä syystä johtimien pinnan laadulla on merkitystä suurtaajuuksellisissa tietoliikennekaapeleissa: pinnan karheus kalvon syvyyden asteikolla (hapettuminen, piirustusjäljet, pinnan epäpuhtaudet) luo lisäresistanssia, jota ei ole DC-resistanssimittauksessa. Korkeataajuisten tietoliikennejohtimien valmistajat määrittävät johtimen pinnan laadun ja käyttävät hienojakoisia piirustussarjoja, jotka minimoivat lopullisen johtimen pinnan karheuden.
Dielektrinen häviö
Dielektrinen häviö syntyy energiasta, joka hajoaa eristemateriaalissa, kun vaihtuva sähkökenttä polarisoi syklisesti ja rentouttaa polymeerimolekyylejä. Sille on tunnusomaista eristemateriaalin häviötangentti (tan δ) ja se kasvaa lineaarisesti taajuuden mukaan – toisin kuin johdinhäviö, joka kasvaa taajuuden neliöjuuren myötä. Matalilla taajuuksilla dielektrinen häviö on mitätön useimmille kaapelieristyksille, mutta useiden satojen MHz taajuuksilla siitä tulee hallitseva häviömekanismi. Kiinteällä polyeteenillä (PE) on erittäin pieni häviötangentti (~0,0002), joten se on korkeataajuisten tietoliikennekaapeleiden suositeltava eristys. Vaahdotettu PE, jossa ilmakuplat korvaavat osan kiinteästä polymeeristä, pienentää tehollista dielektrisyysvakiota ~2,3:sta ~1,5:een ja pienentää edelleen häviötangenttia suhteessa vaahtoprosenttiin – minkä vuoksi tehokkaat RF-koaksiaalikaapelit ja huippuluokan Cat6A-kaapelit käyttävät vaahdotettua PE-eristystä. PVC, jonka häviötangentti on 0,05–0,10, ei sovellu suurtaajuisille signaalikaapeleille juuri tästä syystä.
Säteilyhäviö
Säteilyhäviö tapahtuu, kun kaapeli toimii tahattomana antennina, joka säteilee osan signaalienergiasta ympäröivään tilaan. Tasapainotetuissa kierretyissä kaapeleissa säteilyhäviötä ohjataan paritasapainolla – hyvin tasapainotettu pari tuottaa yhtäläisiä ja vastakkaisia kenttiä, jotka kumoutuvat kaukokentässä ja johtavat lähelle nollaa säteilyä. Kuten parigeometrian yhteydessä on käsitelty, eristeen epäkeskisyys ja johtimen halkaisijan vaihtelut ovat ensisijaisia valmistustekijöitä, jotka heikentävät parien tasapainoa ja lisäävät siten säteilyhäviötä korkeilla taajuuksilla. Koaksiaalikaapeleissa säteilyhäviötä ohjataan suojan peittoprosentilla ja suojan ja liittimen välisen liitoksen jatkuvuudella päätepisteissä.
Tietoliikennekaapeleiden suojausvaihtoehdot ja nimeämiskäytännöt
Suojattujen tietoliikennekaapeleiden nimeämiskäytäntö on standardoitu ISO/IEC 11801:llä käyttämällä kaksiosaista koodia: kaapelin yleinen suojatyyppi luetellaan ensin, sen jälkeen vinoviiva, sen jälkeen yksittäisen parin suojaustyyppi, sitten "TP" kierretylle parille. Vanhat nimeämiskäytännöt ja valmistajakohtainen terminologia liikkuvat kuitenkin edelleen laajasti, mikä aiheuttaa sekaannusta määrittelyn ja hankinnan aikana. Seuraava erittely kattaa yleisimmin esiintyvät rakenteet:
- U/UTP (suojaamaton/suojaamaton kierretty pari): Ei yleissuojaa, ei yksittäisiä parisuojuksia. Standard Cat5e ja Cat6 suojaamaton rakenne. Luottaa täysin paritasapainoon ja kierregeometriaan kohinan vaimennusta varten. Sopii useimpiin toimisto- ja kevyeen teollisuusympäristöihin, joissa on kohtalainen EMI. Kutsutaan myös nimellä UTP.
- F/UTP (kalvohaalari/suojaamattomat parit): Yleinen aluminoitu polyesterikalvosuoja ympäröi kaikkia pareja, ja tyhjennyslanka päätettä varten. Yksittäiset parit ovat suojaamattomia. Tämä rakenne tarjoaa tehokkaan yhteismoodin EMI-eston (kaapelin suojauksen ulkoisilta häiriöiltä), mutta ei käsittele pari-parivieraasta ylikuulumista kaapelin sisällä. Aiemmin FTP tai seulottu UTP (ScTP). Yleistä Cat6A F/UTP -malleissa, jotka täyttävät AXT-vaatimukset kaapelin halkaisijan ansiosta parisuojauksen sijaan.
- S/FTP (punos haalari/folio yksittäisparit): Kokonainen punottu suojus (kupari tai tinattu kupari) sekä yksittäiset kalvosuojat jokaisessa parissa. Kattavin suojausrakenne, joka on saatavilla kierretyissä parikaapeleissa. Yksittäiset parikalvot eliminoivat täysin parien välisen ulkomaalaisen ylikuulumisen, kun taas kokonaispunos tarjoaa matalaimpedanssisen maadoitusliitännän ja mekaanisen suojan yksittäisille kalvoille. Vaaditaan Cat7- ja Cat8-määritysten mukaan. Päättäminen on huomattavasti monimutkaisempaa kuin UTP - jokainen kalvopari on päätettävä erikseen ja punos on liitettävä oikein molemmista päistä.
- SF/FTP (Braid Foil haalari/Foil yksittäisparit): Lisää kalvokerroksen yksittäisten kalvoparien ja ulomman punoksen väliin, mikä tarjoaa toisen kerroksen yleistä suojausta. Käytetään erittäin korkean EMI-ympäristöissä tai erikoistuneisiin tietoturvasovelluksiin, joissa suojauksen tehokkuus on säilytettävä erittäin laajalla taajuusalueella.
Käytännön asennuksen näkökohta, joka usein unohdetaan: suojatut tietoliikennekaapelit tarjoavat nimellissuojaustehonsa vain, kun suoja on jatkuvasti maadoitettu molemmista päistä (EMI-estoa varten) tai toisesta päästä (maansilmukan häiriöiden välttämiseksi ääni- ja matalataajuisissa signaalisovelluksissa). Suojattu kaapeli, jossa on kytkemätön tyhjennysjohto tai väärin liitetty suojaliitin, toimii huonommin kuin vastaava suojaamaton kaapeli monissa EMI-skenaarioissa, koska kelluva suojus toimii loisantennina, joka keskittää häiriöenergian signaalijohtimien lähelle. Oikea suojuksen pääte – matala-impedanssinen sidos liittimen kuoreen täydellä 360° kosketuksella, ei sauvalangalla – on yhtä tärkeä kuin itse suojan rakenne.

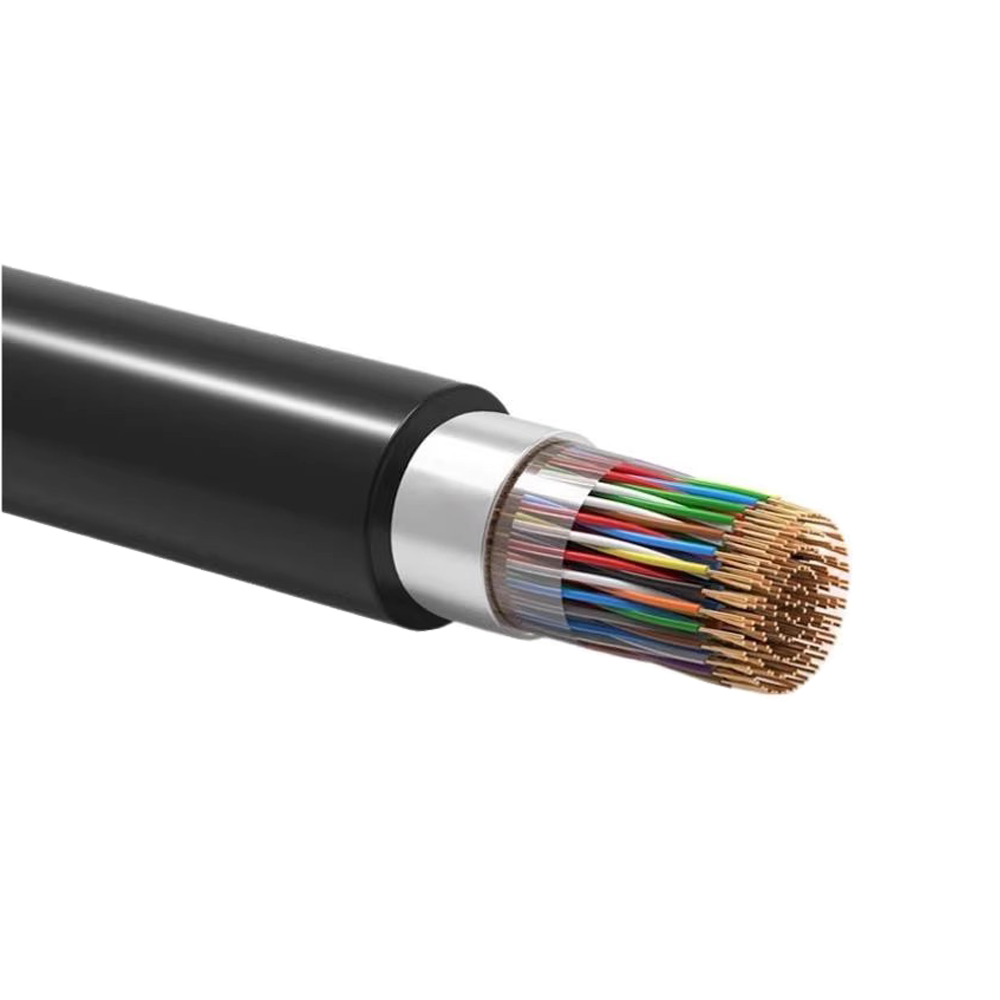

Ulko- ja suorahautauskaapelien rakenteet ja niiden vikatilat
Ulos asennetut tai suoraan maaperään haudatut tietoliikennekaapelit kohtaavat huononemismekanismeja, jotka puuttuvat kokonaan sisäasennuksista, ja sisäkäyttöön tarkoitetut kaapelit rikkoutuvat nopeasti, jos niitä käytetään näissä ympäristöissä. Ensisijaisia uhkia ovat kosteuden sisäänpääsy, UV-säteily, jyrsijöiden hyökkäys ja erilainen lämpölaajeneminen kaapelikerrosten välillä – jokainen vaatii erityisiä rakentamisen vastatoimia.
Kosteuden hallinta suoraan hautautuvissa tietoliikennekaapeleissa käsitellään kahdella strategialla: tulviva seoksen täyttö tai kuiva vettä estävä nauhajärjestelmä. Tulvaseoskaapelit täyttävät kaikki kaapelin sydämen välit öljypohjaisella geelillä, joka on hydrofobinen ja estää kapillaariveden kulkeutumisen kaapelin pituudella. Geeli on erittäin tehokas, mutta aiheuttaa merkittäviä vaikeuksia päättämisen aikana – yhdiste on poistettava jokaisesta johtimen päästä liuottimilla, ja geelijäämät eristyspinnoilla heikentävät liittimen suorituskykyä, jos sitä ei puhdisteta kokonaan. Vettä estävät teippijärjestelmät käyttävät erittäin imukykyisiä polymeeriteippejä, jotka turpoavat joutuessaan kosketuksiin kosteuden kanssa tiivistämään kaapelin sisäpuolen. Nämä ovat puhtaampia lopettaakseen, mutta luottavat siihen, että teippi jää kosketuksiin vaipan sisäpinnan kanssa; nauhan siirtyminen asennuksen aikana voi aiheuttaa aukkoja vettä estävään peittoon.
Ulkokommunikaatiokaapeleiden UV-hajoaminen on ensisijaisesti vaippailmiö. Vakio sisäkaapelin vaipat käyttävät PVC- tai PE-laatuja, jotka eivät ole UV-stabiloituja ja alkavat pinnan liituutumista ja mikrohalkeilua 6–18 kuukauden kuluessa ulkona altistumisesta. Ulkokäyttöön soveltuvissa tietoliikennekaapeleissa käytetään vaippayhdisteitä, joihin on lisätty UV-absorboijia ja estettyjen amiinivalon stabilointiaineita (HALS), jotka sieppaavat UV-fotonienergian ennen kuin se voi katkaista polymeeriketjusidoksia. Mustaksi pigmentoidut polyeteenivaipat saavuttavat UV-vakauden hiilimustapitoisuudella (tyypillisesti 2–3 painoprosenttia), joka absorboi UV-säteilyä koko asiaankuuluvalla spektrillä ja on kustannustehokkain UV-stabilointimenetelmä kaapeleille, jotka eivät altistu näkyvän spektrin värivaatimuksille.
Jyrsijöiden hyökkäys on merkittävä syy tietoliikennekaapelien katkeamiseen maatalous-, metsä- ja subtrooppisissa ympäristöissä. Jyrsijät pureskelevat kaapelivaippaa ja panssaria pesämateriaalia varten ja etuhampaiden pituuden säilyttämiseksi; vauriot keskittyvät tyypillisesti tiettyihin hyökkäyspisteisiin sen sijaan, että ne jakautuvat tasaisesti, mikä tekee siitä näkymätön kaapelin resistanssimittauksella, kunnes kaapeli on fyysisesti kaivettu esiin. Jyrsijöiden torjuntavaihtoehtoja ovat:
- Teräsnauhapanssari ulkovaipan alla, joka kestää mekaanista naarmuuntumista, mutta lisää painoa ja on suojattava korroosiolta happamassa maaperässä.
- Aallotettu teräsnauha (CST) -panssari, joka yhdistää teräksen mekaanisen suojan ja suuremman joustavuuden kuin litteässä nauhapanssarissa, mikä helpottaa asennusta mutkien ympärille.
- Riittävän seinämäpaksuuden (yleensä ≥2,5 mm) HDPE-vaipat, jotka kestävät naarmuuntumista paremmin kuin tavalliset PVC- tai pehmeät PE-yhdisteet korkeamman kovuuden ja vetolujuuden ansiosta.
- Karkotettavista yhdisteistä valmistetut vaipat, joissa on kapsaisiinia tai muita makua karkottavia kemikaaleja – näitä käytetään tietyillä markkinoilla, ja niiden teho vaihtelee jyrsijälajin mukaan.
Kaapelikerrosten välinen differentiaalinen lämpölaajeneminen on pitkäaikainen vikamekanismi ulkokaapeleissa, jotka altistetaan laajalle lämpötilakierrolle. Kuparijohtimilla, PE-eristyksellä, teräshaarniskoilla ja PVC-vaipalla on kaikilla eri lämpölaajenemiskertoimet. Kaapeleissa, joissa päivittäinen lämpötilan vaihtelu on vähintään 40 °C – yleistä suorassa auringonpaisteessa – kerrosten kumulatiivinen räikkä suhteessa toisiinsa vuosien aikana voi aiheuttaa vaipan halkeamisen pituussuunnassa tai panssarin muodostamaan väsymishalkeamia. Tämä vikatila on yleisin kiinteissä kohdissa, kuten putkien sisäänpääsyssä tai kaapelin kiinnityspisteissä, joissa lämpölaajeneminen on mekaanisesti rajoitettua. Ulkokäyttöön tarkoitetuissa tietoliikennekaapeleissa, jotka on tarkoitettu korkean lämpötilan kiertoympäristöihin, tulee käyttää vaippamateriaaleja, joilla on suuri murtovenymä (tyypillisesti > 250 %), jotta ne mahdollistavat differentiaalisen laajenemisen ilman halkeamia.
Tietoliikennekaapeleiden ominainen impedanssi: mikä määrittää sen ja miksi yhteensopimattomuudet aiheuttavat ongelmia
Ominainen impedanssi on minkä tahansa siirtojohdon – mukaan lukien tietoliikennekaapeleiden – perusominaisuus, joka kuvaa linjaa pitkin etenevän aallon jännitteen ja virran suhdetta. Kierretyille datakaapeleille tavoiteominaisuusimpedanssi on 100 Ω (±15 Ω per TIA-568 strukturoidulle kaapeloinnille); RF- ja videosovelluksissa käytettäville koaksiaalikaapeleille 50 Ω ja 75 Ω ovat hallitsevia standardeja. Ominaisimpedanssi määräytyy kaapelin poikkileikkauksen geometrian ja materiaalien mukaan, ja se lasketaan likimäärin seuraavasti:
Z₀ = (1/π) × √(μ/ε) × ln(D/d) , jossa D on eristeen ulkohalkaisija, d on johtimen halkaisija ja ε on eristemateriaalin dielektrisyysvakio. Käytännössä kolme valmistusparametria ohjaavat saavutettua impedanssia: johtimen halkaisija, eristeen seinämän paksuus (joka määrittää D/d) ja eristyksen dielektrisyysvakio. Näiden vaihtelut kaapelin pituudella aiheuttavat impedanssivaihteluita, jotka puolestaan aiheuttavat signaalin heijastuksia jokaisessa impedanssin epäjatkuvuuskohdassa.
Impedanssin epäjatkuvuuksien seuraukset riippuvat signaalin taajuudesta ja epäsovituksen suuruudesta. Datalinkin vastaanottopäässä signaaliheijastus kaapelin impedanssin epäjatkuvuudesta saapuu vastaanottimeen viivästyneenä kopiona lähetetystä signaalista. Jos viive on merkittävä osa symbolijaksosta (eli heijastus saapuu, kun seuraavaa symbolia vastaanotetaan), se luo symbolien välisen häiriön (ISI), joka vastaanottimen taajuuskorjaimen on kompensoitava. Nykyaikaiset Gigabit- ja 10 Gigabit Ethernet-lähetin-vastaanottimet sisältävät mukautuvan taajuuskorjauksen, joka voi kompensoida kohtalaista ISI:tä, mutta kaapelin aiheuttaman ISI:n kuluttama taajuuskorjaus vähentää järjestelmän kohinamarginaalia ja lyhentää saavutettavissa olevaa linkin maksimipituutta.
Valmistuksen ohjauksen kannalta tasaisen ominaisimpedanssin saavuttaminen edellyttää:
- Tiukka johtimen halkaisijatoleranssi – ±1 %:n vaihtelu johtimen halkaisijassa tuottaa noin ±0,5 % vaihtelun ln(D/d) -arvossa, mikä tarkoittaa suoraan impedanssin vaihtelua. 100 Ω:n tavoitteessa pelkkä 1 %:n halkaisijan vaihtelu vaikuttaa ±0,5 Ω impedanssin vaihteluun.
- Tasainen eristeen seinämän paksuus pienellä epäkeskisyydellä – epäkeskeinen eristysseinä, joka on 10 % paksumpi toiselta puolelta kuin toinen, luo paikallisen impedanssin vaihtelun, kun pari pyörii kierteensä läpi, mikä tuottaa jaksottaisia impedanssin vaihteluita kiertymistaajuudella, jotka näkyvät paluuhäviöspektrissä erillisenä huippuna (rakenteellinen paluuhäviö).
- Vakaa eristeyhdisteen dielektrisyysvakio — hygroskooppisten eristemateriaalien imemä kosteus lisää niiden dielektrisyysvakiota ja alentaa impedanssia. Vaahdotettu PE-eristys, vaikka se on edullinen alhaiselle dielektrisyysvakiolle ja häviötangentille, vaatii tarkan vaahdon prosentuaalisen säädön, koska 5 %:n muutos vaahdon tyhjäosuudessa muuttaa tehollista dielektrisyysvakiota noin 0,05, jolloin ominaisimpedanssi siirtyy noin 1,5 Ω tyypilliselle koaksiaaliselle geometrialle.
- Jatkuva impedanssin valvonta tuotantolinjan aika-alueen reflektometriaa (TDR) käyttäen – TDR mittaa heijastuneen signaalin nopeasta jänniteporrasta, joka injektoidaan kaapelin päähän ja näyttää impedanssin etäisyyden funktiona, mikä mahdollistaa impedanssipoikkeamien tunnistamisen valmiiden kelojen sijaan valmistuksen aikana.
Miten rakenteelliset kaapelointistandardit säätelevät tietoliikennejohtojen valintaa rakennusasennuksissa
Viestintäinfrastruktuurin rakentamista ohjaavat jäsennellyt kaapelointistandardit, jotka määrittelevät kaapelin suorituskykyparametrien lisäksi koko järjestelmäarkkitehtuurin – kanavan pituusrajoitukset, yhteyspisteiden jakamisen ja suorituskykybudjetit, jotka koskevat koko asennettua linkkiä, mukaan lukien kaapelit, liittimet ja liitäntäjohdot. Näiden järjestelmätason rajoitusten ymmärtäminen on välttämätöntä tietoliikennejohdon määrittämiseksi oikein, koska kaapeli, joka täyttää omat suorituskykyvaatimukset, voi silti aiheuttaa asennetun kanavan epäonnistumisen, jos järjestelmäarkkitehtuuria ei huomioida.
Hallitsevat standardit ovat TIA-568 (Pohjois-Amerikan markkinat) ja ISO/IEC 11801 (kansainväliset markkinat). Molemmat määrittelevät pysyvän linkin mallin – kaapelin, joka kulkee telekommunikaatiohuoneen kytkentäpaneelista työalueen pistorasiaan, pois lukien liitäntäjohdot – ja kanavamallin, joka sisältää pysyvän linkin ja jopa 10 metriä välijohtoja molemmissa päissä. Pysyvän linkin maksimipituus on 90 metriä vaakakaapelointia varten molemmissa standardeissa, ja loput 10 metriä 100 metrin kanavasta on varattu paikkajohtoihin. Tämä 90 metrin raja ei ole mielivaltainen: se on laskettu varmistamaan, että kanavan lisäyshäviöbudjetti (joka sisältää liitinhäviöt) ei ylity määritetylle siirtosovellukselle, kun pahimman mahdollisen kaapelin ja liittimen suorituskykyparametrit yhdistetään.
Yleinen kenttämäärittelyvirhe on, että 100 metrin kanavarajaa käsitellään kaapelin pituusrajoituksena ja 100 metrin pituinen vaakasuora kaapeli ei jätä tilaa liitäntäjohdoille. Toinen yleinen virhe on kaapeli- ja liitinkategorioiden sekoittaminen – Cat6-kaapelin käyttäminen Cat5e-luokitelluilla patch-paneeleilla tai Keystone-liittimillä. Kanavan suorituskyvyn määrää polun heikoin lenkki; Cat6-kaapeli, joka on päätetty Cat5e-luokitelluilla liittimillä, tuottaa Cat5e-kanavan, koska liittimen NEXT ja paluuhäviön suorituskyky heikentävät kanavan kokonaisparametrit alle Cat6-kynnyksen. Luokkien mukaiset komponentit koko kanavalla – kaapeli, kytkentäpaneelit, keystones ja välijohdot – on perusvaatimus, ei suositus.
Teollisuuden tietoliikenneasennuksissa, joita säätelee IEC 11801-3 (teollisuustilat) eikä liikerakennusstandardia, lisäympäristöluokitukset (EA, EB, EC, ED) määrittelevät mekaaniset, ilmastolliset ja sähkömagneettiset rasitukset, jotka kaapelijärjestelmän on kestettävä. Esimerkiksi luokka ED kattaa suoraan hautaamisen ja ulkona olevat asennukset ja vaatii ylimääräisiä kaapelirakenteita (tulviva seos, UV-stabiloitu vaippa, panssarointi) sähköisten perusparametrien lisäksi. Teollisuusasennuksen johdon määrittäminen pelkästään sen sähköluokan (Cat6, Cat6A) perusteella ympäristöluokkaa huomioimatta tuottaa järjestelmän, joka täyttää aluksi tiedonsiirtovaatimukset, mutta epäonnistuu ennenaikaisesti ympäristön heikkenemisen vuoksi.
