Mikä on korkeita lämpötiloja kestävä ohjauskaapeli ja missä sitä käytetään?

Mikä on korkeita lämpötiloja kestävä ohjauskaapeli?

A korkeita lämpötiloja kestävä ohjauskaapeli on erikoistunut sähkökaapelityyppi, joka on suunniteltu ylläpitämään luotettavaa signaalinsiirtoa ja ohjaustoimintoja ympäristöissä, joissa vakiokaapelit epäonnistuvat liiallisen kuumuuden vuoksi. Nämä kaapelit on suunniteltu toimimaan jatkuvasti lämpötiloissa, jotka tyypillisesti vaihtelevat 150 °C:sta yli 450 °C:seen riippuen niiden valmistuksessa käytetyistä materiaaleista. Toisin kuin perinteiset ohjauskaapelit, joissa käytetään tavallista PVC- tai polyeteenieristystä, korkean lämpötilan versiot perustuvat kehittyneisiin materiaaleihin, kuten silikoniin, PTFE:hen (polytetrafluorieteeniin), lasikuituun, kiilleen tai silloitettuihin polymeereihin, jotka säilyttävät sähköisen ja mekaanisen eheytensä lämpörasituksen alaisena.

Ohjauskaapelit ovat yleensä monijohtimia kaapeleita, joita käytetään pienjännitesignaalien lähettämiseen valvonta-, automaatio- ja ohjaustarkoituksiin — anturien, toimilaitteiden, kytkimien ja ohjauspaneelien yhdistämiseen teollisuusjärjestelmissä. Kun nämä järjestelmät toimivat lähellä uuneja, moottoreita, turbiineja tai muita lämpöä tuottavia laitteita, kaapelin eristyksen on kestettävä ympäristön lämpötila sulamatta, halkeilematta tai menettämättä dielektristä lujuutta. Korkean lämpötilan kestävät ohjauskaapelit täyttävät tämän tärkeän roolin varmistaen, että ohjausjärjestelmät toimivat edelleen turvallisesti ja tarkasti lämpöympäristöstä riippumatta.

Rakentaminen ja materiaalit

Korkean lämpötilan kestävän ohjauskaapelin suorituskyky on suoraan sidottu materiaaliin, joka on valittu jokaiselle sen rakennekerrokselle. Jokainen komponentti - johtimesta ulkovaippaan - on valittava lämpöstabiilisuuden, joustavuuden ja yhteensopivuuden perusteella tietyn käyttöympäristön kanssa.

Kapellimestarit

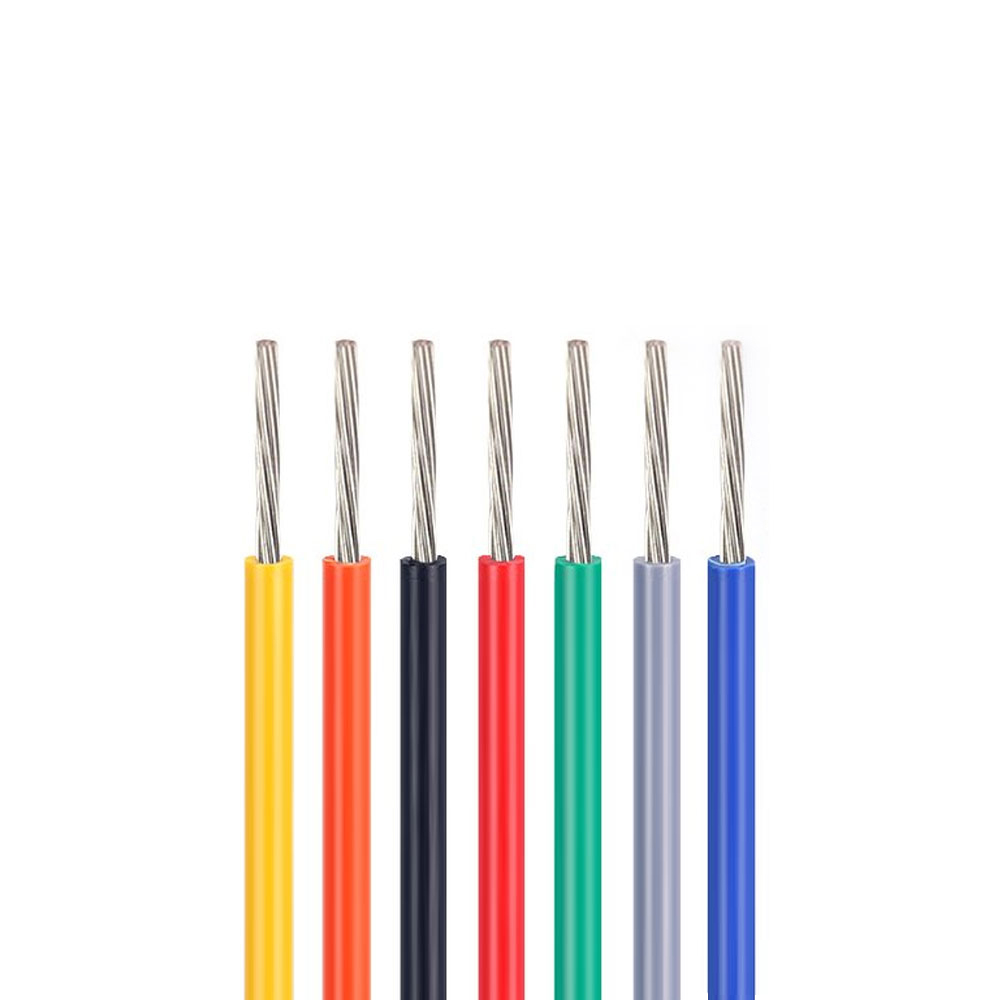

Korkean lämpötilan ohjauskaapeleiden johtimet on tyypillisesti valmistettu tinatusta kuparista, nikkelipinnoitetusta kuparista tai kiinteästä nikkelistä. Tinatut kuparijohtimet tarjoavat hyvän johtavuuden ja kohtuullisen lämmönkestävyyden, kun taas nikkelipinnoitetut tai kiinteät nikkelijohtimet ovat suositeltavia äärimmäisissä yli 300°C lämpötiloissa. Nikkelillä on korkeampi sulamispiste kuin kuparilla ja se säilyttää sähköiset ominaisuutensa lämpötiloissa, joissa paljas kupari hapettuisi nopeasti, mikä johtaisi lisääntyneeseen vastukseen ja mahdolliseen vikaan.

Eristysmateriaalit

Eristyskerros on lämmönsuorituskyvyn kriittisin komponentti. Yleisiä korkean lämpötilan ohjauskaapeleissa käytettyjä eristysmateriaaleja ovat:

• Silikoni kumi: Tyypillisesti -60 °C - 180 °C tai korkeampi mitoitettu silikoni pysyy joustavana jopa äärimmäisissä lämpötiloissa ja tarjoaa erinomaisen lämmönkestävyyden, UV-säteilyn ja otsonin.
• PTFE (teflon): PTFE-eristys, joka pystyy jatkuvaan toimintaan 260 °C:seen asti, tarjoaa erinomaisen kemiallisen kestävyyden, alhaisen kitkan ja minimaalisen kosteuden imeytymisen sekä lämmönkestävyyden.
• Lasikuitupunos: Usein lisäkerroksena käytetty lasikuitu kestää yli 450 °C lämpötiloja ja tarjoaa erinomaisen mekaanisen suojan erittäin korkeassa lämpötilassa.
• Kiilleteippi: Palonkestävissä rakenteissa käytetty kiille säilyttää eristysominaisuudet myös silloin, kun ulkomateriaalit ovat tuhoutuneet liekin vaikutuksesta, mikä tekee siitä välttämättömän turvallisuuden kannalta kriittisissä piireissä.
• Silloitettu polyeteeni (XLPE): Tarjoaa parannetun lämmönkestävyyden tavalliseen PE:seen verrattuna jatkuvatoimisilla arvoilla jopa 90 °C ja oikosulkuluokilla jopa 250 °C:seen.

Suojaus ja ulkotakki

Monissa korkean lämpötilan ohjauskaapeleissa on metallinen suojus – tyypillisesti punottu tai folio kuparia tai alumiinia – signaalin eheyden suojaamiseksi sähkömagneettisilta häiriöiltä (EMI). Ulkovaippa on yleensä valmistettu silikonista, PTFE:stä tai lasikuitupunoksesta, joka on kyllästetty lämpöyhdisteellä. Sovelluksissa, joissa kaapeli voi altistua öljylle, kemikaaleille tai kulumiselle lämmön lisäksi, saatavilla on panssaroituja versioita, joissa on ruostumattomasta teräksestä valmistettu punos tai aallotettu metallivaippa.

Korkean lämpötilan kestävien ohjauskaapeleiden tärkeimmät ominaisuudet

Korkean lämpötilan kestävät ohjauskaapelit erottuvat tavallisista kaapeleista suorituskykyominaisuuksien yhdistelmällä, mikä tekee niistä välttämättömiä vaativissa sovelluksissa. Seuraavassa taulukossa on yhteenveto tärkeimmistä ominaisuuksista ja niiden käytännön merkityksestä:

Palonkestävyys vs. lämmönkestävyys: tärkeä ero

Yleinen sekaannuskohta on lämmönkestävän ja tulenkestävän ohjauskaapelin ero. Lämmönkestävyys viittaa kaapelin kykyyn toimia jatkuvasti korkeissa ympäristön lämpötiloissa ilman heikkenemistä. Palonkestävyys puolestaan ​​viittaa kaapelin kykyyn säilyttää piirin eheys myös silloin, kun se altistuu suoraan liekille tulipalon aikana – ominaisuus kriittinen hätäjärjestelmille, kuten palohälyttimille, evakuointivalaistukselle ja turvapysäytyspiireille.

Korkean lämpötilan kestävät ohjauskaapelit voidaan suunnitella täyttämään molemmat vaatimukset samanaikaisesti. Esimerkiksi kaapelit, joissa on kiilleteipattu eristys ulkovaipan alla, luokitellaan sekä lämmön- että palonkestäviksi, koska kiillekerros jatkaa johtimien eristämistä senkin jälkeen, kun ulompi silikoni tai PTFE on kuluttanut tulipalossa. Turvallisuuskriittisten järjestelmien kaapelia valittaessa on tärkeää tarkistaa, edellyttääkö spesifikaatio lämmönkestävyyttä, palonkestävyyttä vai molempia, koska jokainen vaatii erilaisia ​​rakennusmenetelmiä ja testausstandardeja.

Korkean lämpötilan kestävien ohjauskaapeleiden ensisijaiset sovellukset

Korkeaa lämpötilaa kestävien ohjauskaapeleiden kysyntä kattaa monenlaisia toimialoja, joilla kuumuus, palovaara tai äärimmäiset käyttöolosuhteet ovat väistämättömiä. Niiden kyky ylläpitää signaali- ja ohjaustoimintoja lämpörasituksen alaisena tekee niistä välttämättömiä seuraavilla aloilla.

Teräs- ja metallurgiset tehtaat

Terästehtaat ja valimot käyttävät uuneja ja sulatuslaitteita lämpötiloissa, jotka ylittävät huomattavasti standardikaapeleiden sietämisen. Korkean lämpötilan ohjauskaapeleita käytetään lämpötila-anturien, automatisoitujen venttiilisäätimien, kuljettimen käyttöjärjestelmien ja prosessinvalvontalaitteiden yhdistämiseen näissä tiloissa. Kaapeleiden tulee kestää sulan metallin säteilylämmön lisäksi myös lämpökiertoa, kun laitteet lämpenevät ja jäähtyvät toistuvasti päivittäisen toiminnan aikana.

Sähköntuotanto ja energiateollisuus

Hiili-, kaasu- ja ydinvoimaloissa ohjauskaapelit kulkevat kattilahuoneissa, turbiinihalleissa ja generaattorialueilla, joissa lämpötilat ovat jatkuvasti kohonneita. Nämä kaapelit lähettävät kriittisiä ohjaussignaaleja turbiinin nopeuden säätöön, paineen valvontaan ja turvapysäytysjärjestelmiin. Ydinlaitoksissa kaapeleiden tulee täyttää myös tiukat säteilynkestostandardit lämpötehovaatimusten lisäksi, mikä tekee materiaalin valinnasta entistä vaativampaa.

Petrokemian ja öljynjalostus

Öljynjalostamot ja kemikaalien käsittelylaitokset altistavat kaapelit korkeille lämpötiloille ja aggressiivisille kemikaaleille. Korkean lämpötilan kestävät PTFE-eristeiset ohjauskaapelit sopivat erityisen hyvin näihin ympäristöihin, koska PTFE on käytännössä inertti kemiallisille vaikutuksille ja tarjoaa samalla erinomaisen lämpösuorituskyvyn. Nämä kaapelit yhdistävät instrumentit, virtausohjaimet, painelähettimet ja hätäeristysjärjestelmät laitoksen yli.

Ilmailu ja puolustus

Lentokoneiden moottorit, rakettien propulsiojärjestelmät ja sotilasajoneuvot tuottavat voimakasta lämpöä ahtaissa tiloissa. Näiden sovellusten ohjauskaapeleiden on oltava kevyitä, erittäin joustavia ja kestettävä äärimmäisiä lämpötiloja signaalin tarkkuuden säilyttäen. Nikkelijohdekaapeleita, joissa on PTFE-eristys, käytetään usein ilmailu- ja avaruussovelluksiin, koska niissä yhdistyvät lämmönkestävyys, kemiallinen stabiilisuus ja todistettu luotettavuus kriittisissä ympäristöissä.

Lasin ja keramiikan valmistus

Lasin ja keramiikan valmistuksessa käytettävät uunit ja hehkutusuunit toimivat yleensä 700-1600°C lämpötiloissa. Vaikka itse kaapelit eivät ole uunin sisällä, ne on reitittävä näiden lämmönlähteiden välittömässä läheisyydessä olevien alueiden läpi. Näissä ympäristöissä käytetään yleisesti nikkelijohtimilla varustettuja lasikuitueristeisiä kaapeleita poltinjärjestelmien, kuljetinnopeuksien ja lämpötilan säätölaitteiden ohjaamiseen luotettavasti pitkien tuotantoajojen aikana.

Rakennusautomaatio ja paloturvallisuusjärjestelmät

Liikerakennuksissa ja teollisuuslaitoksissa rakennusmääräykset edellyttävät palonkestäviä ohjauskaapeleita sen varmistamiseksi, että henkiturvajärjestelmät – mukaan lukien palovaroittimet, hätävalaistus, savunhallintatuulettimet ja sprinkleriohjaimet – toimivat edelleen tulipalon aikana. Kiilleeristetyt korkean lämpötilan kaapelit on suunniteltu erityisesti säilyttämään piirin eheys määritellyn ajan (tyypillisesti 30–120 minuuttia) suorassa liekissä, mikä antaa matkustajille ja pelastustoimihenkilöille kriittistä aikaa reagoida turvallisesti.

Etsittävät standardit ja sertifikaatit

Kun valitset korkeita lämpötiloja kestävää ohjauskaapelia, asianmukaisten kansainvälisten standardien noudattamisen varmistaminen varmistaa, että tuote täyttää testatut ja todistetut suorituskykyvaatimukset. Keskeisiä standardeja ovat:

• IEC 60331: Kattaa sähkökaapeleiden palonkestävyysvaatimukset ja täsmentää, että kaapelien on säilytettävä piirin eheys, kun ne altistetaan liekille määritellyissä lämpötiloissa vähimmäisajan.
• IEC 60332: Määrittää liekin etenemistestit yksittäisille ja niputettuille kaapeleille ja varmistaa, että kaapeli ei levitä tulta koko pituudeltaan.
• UL 2556 / UL 758: Amerikkalaiset standardit, jotka koskevat lankojen ja kaapelien rakennetta ja suorituskykyä, joita vaaditaan laajalti Yhdysvaltojen ja Pohjois-Amerikan markkinoilla käytettäville kaapeleille.
• BS 6387: Brittiläinen standardi, joka määrittää suorituskykyvaatimukset kaapeleille palo-olosuhteissa, mukaan lukien yhdistetyt liekki-, vesisuihku- ja mekaaniset iskutestit.
• VDE-standardit (Saksa): Saksalaiset VDE-spesifikaatiot tunnetaan laajalti kaikissa eurooppalaisissa teollisissa sovelluksissa, ja niitä vaaditaan usein eurooppalaisissa tuotantolaitoksissa käytettäville kaapeleille.

Johtopäätös

Korkean lämpötilan kestävät ohjauskaapelit ovat turvallisen ja luotettavan teollisen toiminnan peruskomponentti kuumissa ympäristöissä. Yhdistämällä kehittyneitä johdinmateriaaleja erityisiin eristysjärjestelmiin, kuten silikoniin, PTFE:hen, kiilleen tai lasikuituun, nämä kaapelit tarjoavat tasaisen ohjaussignaalin suorituskyvyn, kun perinteiset kaapelit huonontuvat nopeasti. Niiden sovellukset kattavat terästehtaat, voimalaitokset, jalostamot, ilmailujärjestelmät ja rakennusten paloturvallisuusverkot – kaikkialla, missä luotettavien ohjaustoimintojen on toimittava samanaikaisesti äärimmäisten lämpöolosuhteiden kanssa. Oikean kaapelin valitseminen tiettyyn sovellukseen edellyttää korkeimman käyttölämpötilan, kemikaalien altistumisen, joustavuusvaatimusten ja sovellettavien turvallisuusstandardien huolellista harkintaa, jotta voidaan varmistaa sekä suorituskyky että pitkäaikainen kestävyys.
