Mitkä ovat tehokkaimmat tavat parantaa XLPE-eristetyn ja -vaippaisen virtakaapelin kestävyyttä?

Ymmärtäminen, mikä vaikuttaa XLPE-kaapelin kestävyyteen

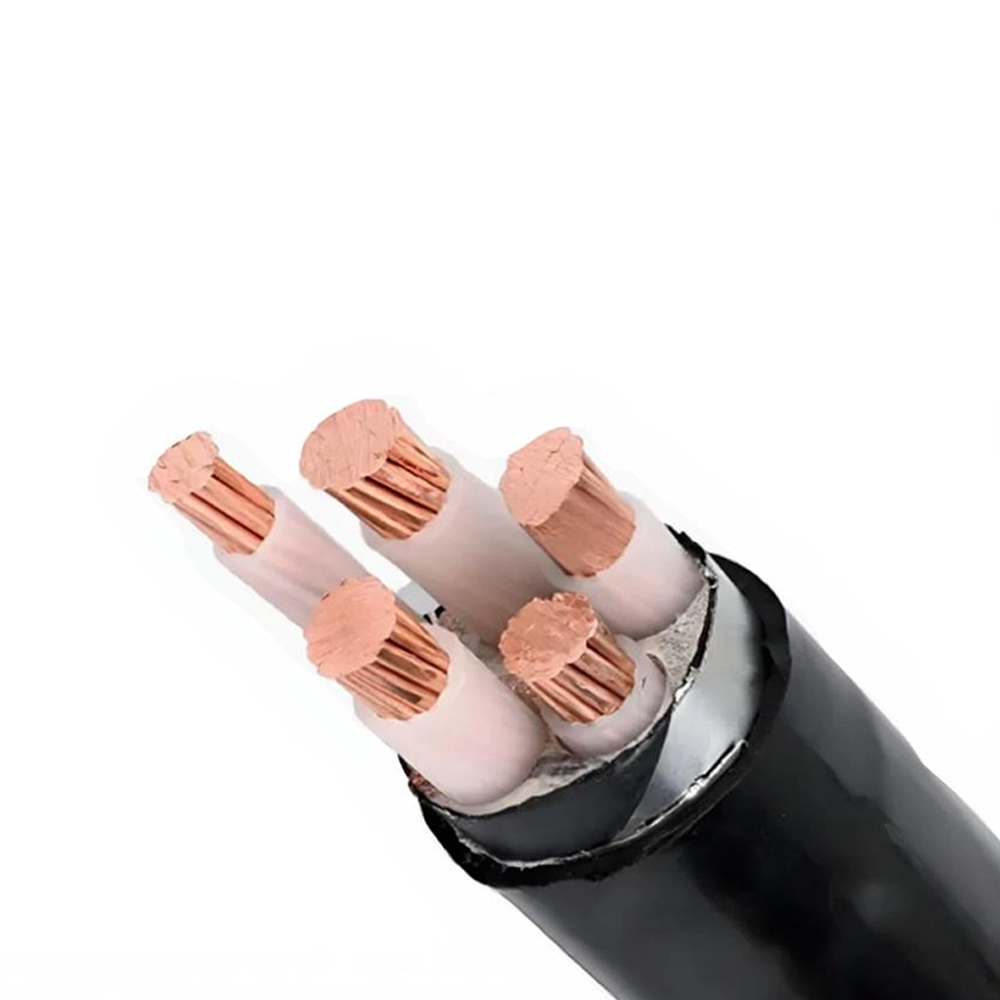

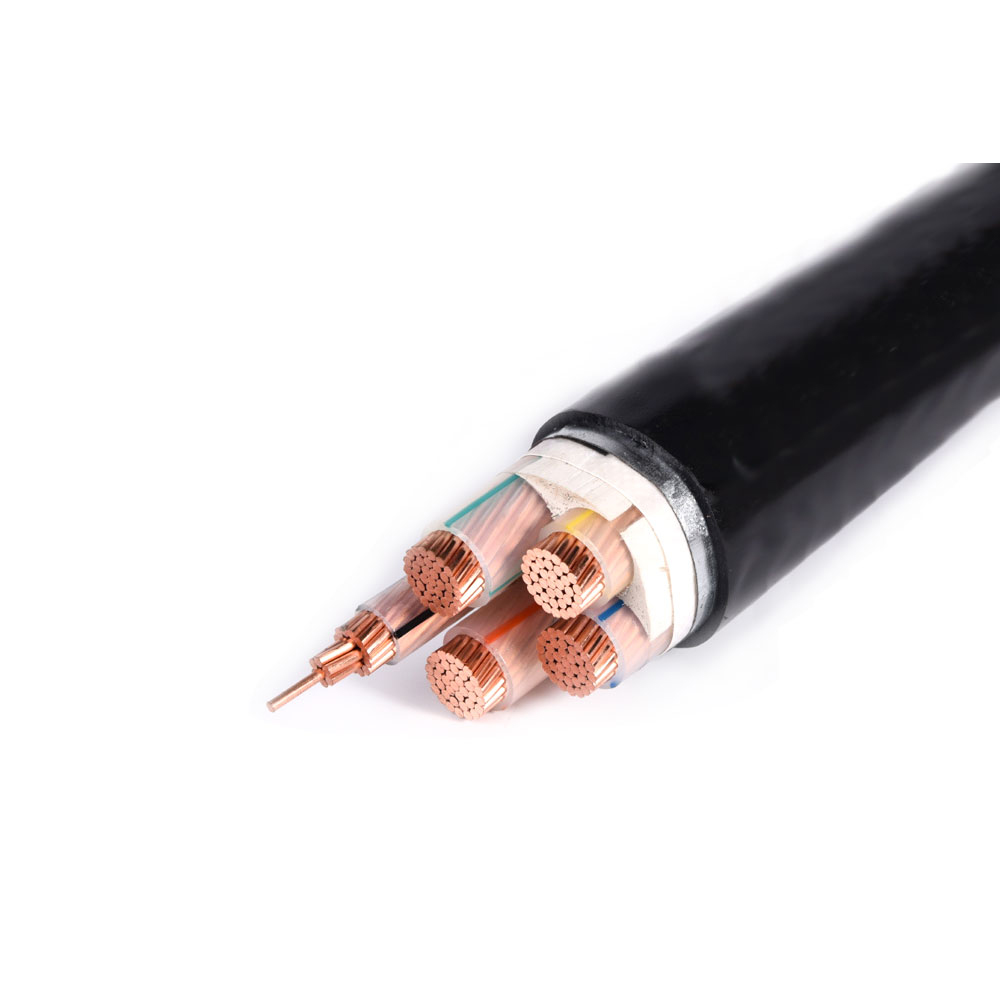

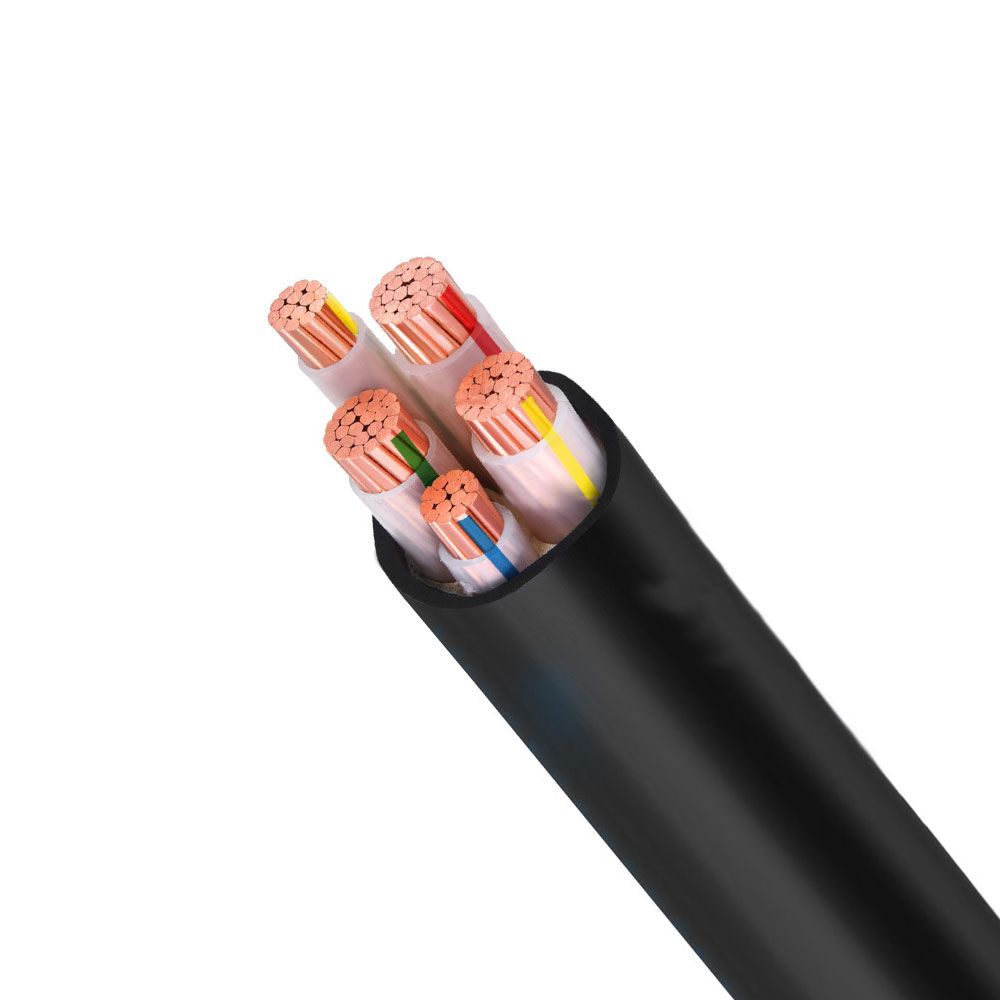

XLPE-eristetty ja -vaippainen virtakaapeli on laajalti saatavilla käytetään keski- ja suurjännitejakelujärjestelmissä niiden erinomaisen lämmönkestävyyden, dielektrisen lujuuden ja mekaanisten ominaisuuksien ansiosta. Kuitenkin, kuten kaiken sähköinfrastruktuurin, niiden pitkäikäisyys ei ole taattu ilman tarkoituksellista ponnistelua. XLPE-kaapeleiden kestävyyteen vaikuttavat materiaalien laatu, ympäristöaltistus, asennustavat ja jatkuva huolto. Näiden tekijöiden ymmärtäminen on ensimmäinen askel kohti toimenpiteitä, jotka aidosti pidentävät käyttöikää ja vähentävät odottamattomia vikoja.

XLPE-kaapeleiden hajoamismekanismeja ovat lämpövanheneminen, vesipuiden muodostuminen, sähköpuiden muodostuminen, mekaaninen rasitus ja kemiallinen hyökkäys. Jokainen näistä voi itsenäisesti tai synergistisesti lyhentää kaapelin käyttöikää. 30 tai 40 vuodeksi suunniteltu kaapeli voi epäonnistua ennenaikaisesti, jos jokin näistä tekijöistä jätetään huomiotta. Hyvä uutinen on, että useimmat kestävyysongelmat voidaan ehkäistä järkevillä suunnittelupäätöksillä ja ennakoivalla johtamisella.

Oikean kaapelilaadun ja materiaalimäärittelyn valitseminen

Kestävyys alkaa määrittelyvaiheesta. Oikean XLPE-eristys- ja vaippamateriaalin valitseminen tiettyyn käyttötarkoitukseen on tärkeää. Kaikki XLPE-yhdisteet eivät ole samanarvoisia – erot silloitustiheydessä, lisäainepakkauksissa ja perushartsin laadussa vaikuttavat merkittävästi pitkän aikavälin suorituskykyyn.

Tärkeimmät materiaalinäkökohdat ovat:

• Käytä puiden hidastavaa XLPE:tä (TR-XLPE) asennuksiin kosteisiin tai maanalaisiin ympäristöihin, koska se hidastaa merkittävästi vesipuiden kasvua verrattuna tavalliseen XLPE:hen.
• Määritä UV-stabiloidut ulkovaippaseokset kaapeleille, jotka ovat alttiina suoralle auringonvalolle, erityisesti yläpuolella tai avoimessa hyllyssä.
• Valitse teollisuusympäristöihin, joissa on kemiallinen altistus, vaippamateriaalit, jotka kestävät öljyjä, liuottimia ja happoja – tyypillisesti erikoistuneita polyolefiini- tai PVC-sekoituksia XLPE-ytimen päällä.
• Varmista, että kaapeli täyttää asiaankuuluvat standardit, kuten IEC 60502, IEC 60840 tai IEEE 1202 jänniteluokan ja asennustyypin mukaan.
• Varmista, että johdin – olipa kyseessä kupari tai alumiini – täyttää puhtausstandardit, koska epäpuhtaudet kiihdyttävät hapettumista liitoksissa ja päissä.

Investoiminen laadukkaampaan kaapeliin hankinnassa on lähes aina kustannustehokkaampaa kuin ennenaikainen vaihto tai hätäkorjaus kentällä.

Oikeiden asennuskäytäntöjen soveltaminen

Jopa laadukkain XLPE-kaapeli voi vaarantua asennuksen aikana. Tässä vaiheessa aiheutetut mekaaniset vauriot, jotka ovat usein näkymättömiä paljaalla silmällä, voivat lyhentää käyttöikää dramaattisesti luomalla alkupisteitä sähköpuiden muodostumiselle tai kosteuden sisäänpääsylle.

Parhaat asennuksen käytännöt, jotka suojaavat kaapelin eheyttä:

• Huomioi pienin taivutussäde: XLPE-kaapeleilla on määritelty vähimmäistaivutussäteet (tyypillisesti 12–20 kertaa kaapelin kokonaishalkaisija). Tämän rikkominen aiheuttaa eristeeseen mikroskooppisia halkeamia, joista tulee sähkörasituksen aiheuttamia vikakohtia.
• Säädä vetojännitystä: Käytä dynamometrejä asennuksen aikana äläkä koskaan ylitä valmistajan enimmäisvetojännitystä. Liiallinen jännitys venyttää ja muuttaa muotoaan sekä johdin- että eristekerroksia.
• Käytä asianmukaisia kaapelirullia ja ohjaimia: Vältä kaapeleiden vetämistä terävien reunojen, karkean betonin tai soran yli kaivauksen aikana. Käytä kaapelirullia jokaisessa suunnanmuutoksessa.
• Säilytä riittävä hautaussyvyys: Suoraan upotetut XLPE-kaapelit tulee asentaa paikallisten standardien mukaiseen syvyyteen (tyypillisesti vähintään 600–900 mm), jotta ne suojaavat pintamekaanisilta kuormituksilta ja äärimmäisiltä lämpötiloilta.
• Suojaa kaapelin päät asennuksen aikana: Pidä kaapelien päät aina suljettuina päätytulpilla, kunnes liittäminen tai päättäminen suoritetaan, jotta kosteus ei pääse johtimien säikeisiin.

Lämpökuormituksen ja ampacityn hallinta

Lämpötilan heikkeneminen on yksi merkittävimmistä ja ennustettavimmista XLPE-kaapelin kestävyyden uhista. Vaikka XLPE:n nimellinen jatkuva käyttölämpötila on 90 °C (ja hätäluokitukset jopa 130 °C), jatkuva käyttö lähellä näitä rajoja nopeuttaa ikääntymistä suhteettoman paljon. Kaapelitekniikassa laajalti käytetyn Arrhenius-vanhenemismallin mukaan jokainen 10°C käyttölämpötilan nousu puolittaa eristeen käyttöiän.

Hallitse lämpökuormaa tehokkaasti:

• Suorita tarkat tiiviyslaskelmat käyttämällä todellisia maaperän lämpöresistanssimittauksia oletusarvojen sijaan – maaperän olosuhteet vaihtelevat merkittävästi ja oletusoletukset ovat usein liian optimistisia.
• Vältä ryhmittelemästä suuria määriä kaapeleita tiukoiksi nipuiksi tai ahtaisiin kanaviin ilman alenemista, koska keskinäinen lämmitys vähentää yksittäisten kaapelien kapasiteettia merkittävästi.
• Asenna kaapelit termisesti vakaaseen täyttöön (esim. leijutettu lämpötäyttö, jolla on alhainen lämpövastus), kun hautaat suoraan alueille, joilla on huono maaperän johtavuus.
• Tarkkaile kuormitusprofiileja ja vältä jatkuvaa ylikuormitusta jopa teknisesti sallittujen hätäarvojen rajoissa.

Suojaus kosteudelta ja vedeltä

Vesipuiden muodostuminen on yleisin pitkäaikaisvikamekanismi XLPE-eristetyissä kaapeleissa, erityisesti maanalaisissa asennuksissa. Se tapahtuu, kun vesi tunkeutuu eristeen läpi ja muodostaa sähkökentän vaikutuksesta puumaisia ​​kanavia, jotka asteittain heikentävät dielektristä lujuutta. Vuosien tai vuosikymmenien kuluessa niistä voi kehittyä sähköpuita, jotka johtavat eristyksen rikkoutumiseen.

Kunnonvalvonnan ja diagnostisen testauksen toteuttaminen

Ennakoiva kunnonvalvonta on yksi tehokkaimmista käytettävissä olevista työkaluista XLPE-kaapelijärjestelmän käyttöiän pidentämiseen. Vikojen odottamisen sijaan säännöllinen diagnostinen testaus paljastaa kehittyviä vikoja, kun niitä voidaan vielä hallita – kohdistettujen korjausten, kuormanhallinnan tai tiettyjen osien suunnitellulla vaihdolla.

Yleisesti käytettyjä diagnostisia menetelmiä ovat:

• Osittaispurkauksen (PD) testaus: Havaitsee tyhjiöt, epäpuhtaudet ja sähköpuiden eristyksen sisällä. Voidaan suorittaa offline-tilassa (VLF- tai DAC-järjestelmillä) tai online-tilassa antureiden avulla. PD-testaus on erityisen arvokasta keskijännitteisille XLPE-kaapeleille.
• Tan delta (häviötekijä) mittaus: Mittaa eristeen häviökulman ja on herkkä kosteuden sisäänpääsylle ja pitkälle ikääntymiselle. Kasvavat rusketuksen deltatrendit peräkkäisiin testeihin verrattuna ovat luotettava varhaisvaroitusindikaattori.
• Time Domain Reflectometry (TDR): Tunnistaa vaurioiden, kosteustaskujen tai viallisten liitosten aiheuttamien impedanssikatkosten sijainnin kaapelin pituudella.
• Lämpökuvaus: Käytetään helppopääsyisissä liitoksissa havaitsemaan huonoista liitännöistä, lisääntyneestä kosketusresistanssista tai eristyksen huonontumisesta johtuvia kuormituspisteitä.

Määritä testauksen perusviiva pian käyttöönoton jälkeen ja toista sitten säännöllisin väliajoin – tyypillisesti viiden vuoden välein keskijännitepiireissä tai useammin vaativissa käyttöolosuhteissa oleville kaapeleille. Ajan myötä trendaavat tulokset ovat paljon informatiivisempia kuin yksittäinen testitulos.

Laadun varmistaminen liitoksissa ja irtisanomisissa

Liitokset ja päätteet ovat jatkuvasti heikoimmat kohdat kaikissa kaapelijärjestelmissä, eivätkä XLPE-kaapelit ole poikkeus. Kaapelieristeen ja liitos- tai päätemateriaalien välinen rajapinta on valmisteltava ja koottava erittäin tarkasti. Likaantuminen, riittämätön jännityksenhallinta tai virheellinen suojauksen palauttaminen näissä kohdissa luo sähköisiä jännityskeskittymiä, jotka voivat johtaa muuten terveen kaapelin ennenaikaiseen rikkoutumiseen.

Vain koulutetut ja sertifioidut liittimet saavat työskennellä keski- ja korkeajännitteisissä XLPE-järjestelmissä. Hyvämaineisten valmistajien esivalettujen tai kylmäkutistettujen liitossarjojen käyttö yhdistettynä valmistajan asennusohjeiden tiukkaan noudattamiseen vähentää merkittävästi liitosvaurioiden määrää. Liitoksen jälkeen tulee suorittaa paine- tai hypotestaus eheyden varmistamiseksi ennen uudelleen jännittämistä.

Pitkän aikavälin kaapeliomaisuuden hallintasuunnitelman laatiminen

Lopuksi, kestävyys ei ole vain tekninen haaste – se on omaisuudenhoidon kurinalaisuutta. Organisaatiot, jotka pitävät kattavaa kirjaa kaapelien asennuspäivistä, lataushistoriasta, testituloksista ja korjaustoimista, ovat paljon paremmat mahdollisuudet tehdä tietoon perustuvia päätöksiä huollon ja vaihdon ajoituksesta.

Strukturoidun kaapeliomaisuuden hallintasuunnitelman tulee sisältää täydellinen kaapelirekisteri reittikartoineen ja rakennedokumentaatioineen, säännöllinen tarkastusaikataulu, joka kattaa esteettömiä osia ja paljaita komponentteja, määritellyt kriteerit diagnostisten testien tulosten käynnistämille olosuhteisiin perustuville toimenpiteille ja korvaava prioriteettimalli, joka tasapainottaa kaapelin iän, kuormituksen, kriittisyyden ja diagnostiset löydökset. Käsittelemällä XLPE-kaapelijärjestelmiä pitkäikäisinä omaisuuksina, jotka ansaitsevat jatkuvaa huomiota sen sijaan, että määrität ja unohdat infrastruktuuria, yleishyödylliset ja teollisuusyritykset voivat saavuttaa tai ylittää suunnitellun käyttöiän – alentaa kokonaiskustannuksia ja parantaa järjestelmän luotettavuutta pitkällä aikavälillä.
